สวิตช์เกียร์แรงดันต่ำของ GCS สามารถปรับปรุงการจ่ายพลังงานและระบบอัตโนมัติทางอุตสาหกรรมได้อย่างไร

สรุปบทความ: สวิตช์เกียร์แรงดันต่ำ GCSได้รับการออกแบบมาสำหรับระบบไฟฟ้าแรงดันต่ำแบบอัตโนมัติที่มีความจุสูง หลายวงจร ด้วยหน่วยการทำงานแบบถอดได้ การควบคุมมอเตอร์จากส่วนกลาง ความสามารถในการจ่ายพลังงาน และความสามารถในการชดเชยพลังงานปฏิกิริยา ทำให้สามารถรองรับการใช้งานที่มีความต้องการสูงในโรงไฟฟ้า โรงงานปิโตรเคมี โลหะวิทยา โรงงานสิ่งทอ และอาคารสูงฮาโกเอะให้บริการโซลูชัน GCS สำหรับโครงการที่ต้องการการจ่ายไฟฟ้าที่เชื่อถือได้ การกำหนดค่าวงจรที่ยืดหยุ่น และการผสานรวมกับระบบควบคุมอุตสาหกรรมสมัยใหม่

สารบัญ

สวิตช์เกียร์แรงดันต่ำ GCS คืออะไร?

ฟังก์ชั่นหลักของสวิตช์ GCS คืออะไร?

เหตุใดการออกแบบที่ถอนได้จึงมีความสำคัญ

พารามิเตอร์ทางเทคนิคหลักคืออะไร?

สวิตช์ GCS มักใช้ที่ไหน?

GCS เปรียบเทียบกับสวิตช์เกียร์ GCK อย่างไร

คุณควรเลือกระบบสวิตช์เกียร์ GCS อย่างไร

ฮาโกเอะ สนับสนุนคุณภาพและการปฏิบัติตามข้อกำหนดอย่างไร

คำถามที่พบบ่อย

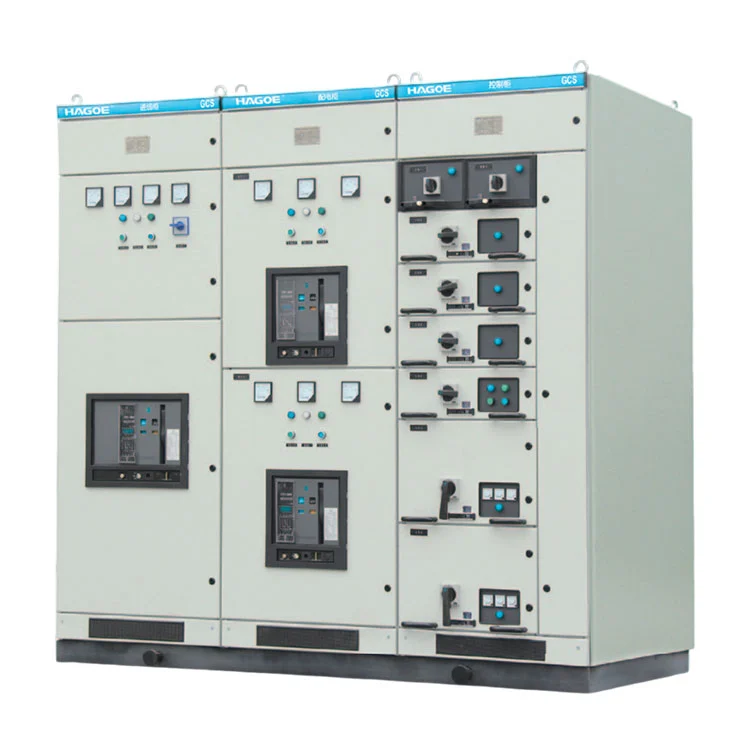

สวิตช์เกียร์แรงดันต่ำ GCS คืออะไร?

สวิตช์เกียร์แรงดันต่ำ HAGOE GCS เป็นระบบสวิตช์เกียร์แรงดันต่ำแบบถอดได้ พัฒนาขึ้นสำหรับการกระจายพลังงานขนาดใหญ่ การควบคุมมอเตอร์แบบรวมศูนย์ และการชดเชยพลังงานปฏิกิริยา เหมาะสำหรับระบบไฟฟ้ากระแสสลับสามเฟสที่ทำงานที่ 50Hz หรือ 60Hz โดยมีแรงดันไฟฟ้าใช้งานทั่วไปที่ 380V, 400V และ 660V

ต่างจากตู้กระจายพื้นฐานที่ออกแบบมาสำหรับวงจรจำนวนจำกัด GCS มีไว้สำหรับระบบไฟฟ้าที่ต้องมีการจัดระเบียบตัวป้อนขาเข้าและขาออก โหลดมอเตอร์ และฟังก์ชันการควบคุมหลายตัวภายในกลุ่มผลิตภัณฑ์สวิตช์เกียร์ที่มีโครงสร้างกลุ่มเดียว

ระบบสามารถรองรับกระแสพิกัดสูงสุด 4000A ทำให้เหมาะสำหรับโรงงานอุตสาหกรรมขนาดใหญ่และการใช้งานอื่นๆ ที่มีโหลดไฟฟ้าแรงดันต่ำจำนวนมาก

สถาปัตยกรรมยังสามารถรองรับการเชื่อมต่อกับ PLC คอมพิวเตอร์ควบคุม และระบบควบคุมอุตสาหกรรมอื่นๆ สิ่งนี้ทำให้ GCS มีความเกี่ยวข้องเป็นพิเศษกับสิ่งอำนวยความสะดวกที่จำเป็นต้องดำเนินการจำหน่ายไฟฟ้าและระบบอัตโนมัติโดยเป็นส่วนหนึ่งของโครงสร้างพื้นฐานแบบครบวงจร

ฟังก์ชั่นหลักของสวิตช์ GCS คืออะไร?

คุณค่าของระบบ GCS มาจากความสามารถในการรวมฟังก์ชันทางไฟฟ้าที่สำคัญหลายอย่างภายในการกำหนดค่าสวิตช์เกียร์แรงดันต่ำที่ประสานงานกัน

การกระจายพลังงานแรงดันต่ำ

สามารถกำหนดค่า GCS สำหรับกำลังไฟเข้า การกระจายบัสบาร์ และวงจรป้อนออกหลายวงจร ข้อตกลงนี้ช่วยให้สามารถกระจายพลังงานไฟฟ้าจากส่วนที่เข้ามาหลักไปยังสายการผลิต กลุ่มอุปกรณ์ และโหลดเสริมที่แตกต่างกัน

การควบคุมมอเตอร์จากส่วนกลาง

โรงงานอุตสาหกรรมมักประกอบด้วยมอเตอร์จำนวนมากที่ขับเคลื่อนปั๊ม พัดลม คอมเพรสเซอร์ สายพานลำเลียง และอุปกรณ์การผลิต GCS สามารถรวมหน่วยการทำงานสำหรับการควบคุมและการป้องกันมอเตอร์แบบรวมศูนย์ ช่วยจัดระเบียบโหลดเหล่านี้ภายในสถาปัตยกรรมการควบคุมมอเตอร์ที่มีโครงสร้าง

การชดเชยพลังงานปฏิกิริยา

สามารถรวมการชดเชยพลังงานรีแอกทีฟได้ตามความต้องการของโครงการ เมื่อได้รับการออกแบบทางวิศวกรรมอย่างเหมาะสมโดยเป็นส่วนหนึ่งของระบบไฟฟ้า อุปกรณ์ชดเชยจะสามารถรองรับการจัดการตัวประกอบกำลังและปรับปรุงการใช้พลังงานไฟฟ้าได้

การบูรณาการระบบอัตโนมัติทางอุตสาหกรรม

สำหรับสภาพแวดล้อมการผลิตแบบอัตโนมัติขั้นสูง สามารถกำหนดค่า GCS ด้วยส่วนประกอบการวัด การป้องกัน การควบคุม และการสื่อสาร ฟังก์ชันเหล่านี้ช่วยให้สวิตช์เกียร์เชื่อมต่อกับ PLC คอมพิวเตอร์ควบคุม และระบบอัตโนมัติทางอุตสาหกรรมที่กว้างขึ้น

• การกระจายอำนาจเข้าและออก
• การควบคุมมอเตอร์จากส่วนกลาง
• การป้องกันวงจรและการวัด
• การชดเชยพลังงานปฏิกิริยา
• บูรณาการ PLC และระบบกำกับดูแล
• การจัดการไฟฟ้าแบบหลายวงจร

เหตุใดการออกแบบที่ถอนได้จึงมีความสำคัญ

ลักษณะสำคัญอย่างหนึ่งของ GCS คือสถาปัตยกรรมหน่วยการทำงานที่สามารถถอนออกได้ แทนที่จะถือว่าทั้งตู้เป็นชุดประกอบไฟฟ้าแบบคงที่ชุดเดียว วงจรต่างๆ สามารถจัดผ่านหน่วยการทำงานตามบทบาททางไฟฟ้าและข้อกำหนดด้านโหลด

วิธีการนี้สามารถเป็นประโยชน์ในโครงการอุตสาหกรรมขนาดใหญ่ที่โหลดไฟฟ้ามีพิกัดกระแส ข้อกำหนดในการควบคุม และกำหนดการบำรุงรักษาที่แตกต่างกัน

ตัวอย่างเช่น โรงงานผลิตอาจต้องมีวงจรแยกสำหรับมอเตอร์ ปั๊ม พัดลม อุปกรณ์เสริม และอุปกรณ์ป้อนขาออก การกำหนดค่าแบบถอนได้จัดให้มีวิธีการที่มีโครงสร้างสำหรับการจัดเรียงฟังก์ชันเหล่านี้ภายในระบบสวิตช์เกียร์

ประโยชน์หลักของสถาปัตยกรรมแบบถอนได้

• การจัดวงจรแบบยืดหยุ่น:ยูนิตการทำงานสามารถจัดวางได้ตามการออกแบบการกระจายสินค้า
• ความหนาแน่นของวงจรสูง:สามารถจัดระเบียบฟังก์ชันทางไฟฟ้าได้หลายรายการภายในกลุ่มผลิตภัณฑ์ที่มีการประสานงานกัน
• ความสะดวกในการบำรุงรักษา:โครงสร้างที่สามารถถอดออกได้ทำให้การเข้าถึงหน่วยการทำงานแต่ละหน่วยได้ง่ายขึ้นในระหว่างการให้บริการ
• ความยืดหยุ่นในการใช้งาน:สถาปัตยกรรมนี้เหมาะสำหรับการจำหน่าย การควบคุมมอเตอร์ และโครงการที่มุ่งเน้นระบบอัตโนมัติ
• การขยายระบบ:การกำหนดค่าที่มีโครงสร้างสามารถปรับให้เข้ากับข้อกำหนดวงจรเฉพาะของโครงการได้

สำหรับโรงงานที่มีเครื่องป้อนจำนวนมากและมีข้อกำหนดในการผลิตอย่างต่อเนื่อง คุณลักษณะเหล่านี้สามารถทำให้สวิตช์เกียร์แบบถอดได้ถือเป็นข้อพิจารณาที่สำคัญในระหว่างการวางแผนระบบไฟฟ้า

พารามิเตอร์ทางเทคนิคหลักคืออะไร?

ข้อมูลทางเทคนิคควรได้รับการยืนยันโดยเทียบกับการออกแบบโครงการขั้นสุดท้าย ตารางโหลดไฟฟ้า และมาตรฐานที่เกี่ยวข้อง พารามิเตอร์ต่อไปนี้สรุปข้อกำหนดสำคัญที่มีให้สำหรับระบบ GCS

พารามิเตอร์เหล่านี้แสดงให้เห็นว่าเหตุใดโดยทั่วไป GCS จึงได้รับการพิจารณาสำหรับการใช้งานแรงดันไฟฟ้าต่ำทางอุตสาหกรรมที่มีความจุสูง แทนที่จะเป็นการกระจายผู้ใช้ปลายทางแบบธรรมดา ควรเลือกการกำหนดค่าขั้นสุดท้ายตามลักษณะโหลด ข้อกำหนดการลัดวงจร สภาพแวดล้อม และข้อกำหนดของโครงการ

สวิตช์ GCS มักใช้ที่ไหน?

GCS ได้รับการออกแบบมาเพื่อการใช้งานที่การจ่ายไฟฟ้าเกี่ยวข้องกับวงจรหลายวงจร โหลดจำนวนมาก และข้อกำหนดการควบคุมแบบรวมศูนย์ ขอบเขตการใช้งานครอบคลุมสภาพแวดล้อมทางอุตสาหกรรมและเชิงพาณิชย์ที่มีความต้องการหลายประการ

โรงไฟฟ้า

ในโรงงานผลิตไฟฟ้า สามารถใช้ GCS ภายในระบบไฟฟ้าเสริมแรงดันต่ำเพื่อจ่ายไฟฟ้าไปยังอุปกรณ์เสริม มอเตอร์ และโหลดแรงดันต่ำอื่นๆ

สิ่งอำนวยความสะดวกปิโตรเคมี

โรงงานปิโตรเคมีมักจะดำเนินงานอย่างต่อเนื่องและพึ่งพาอุปกรณ์อัตโนมัติเป็นอย่างมาก GCS สามารถรองรับการกระจายแรงดันไฟฟ้าต่ำและการควบคุมมอเตอร์แบบรวมศูนย์สำหรับปั๊ม พัดลม คอมเพรสเซอร์ และอุปกรณ์การผลิตที่เกี่ยวข้อง

โลหะวิทยาและอุตสาหกรรมหนัก

สายการผลิตขนาดใหญ่อาจต้องใช้วงจรมอเตอร์กำลังสูงและตัวป้อนหลายตัว GCS เป็นแพลตฟอร์มที่มีโครงสร้างสำหรับการจัดระเบียบวงจรเหล่านี้ ในขณะเดียวกันก็สนับสนุนการควบคุมและการป้องกันแบบรวมศูนย์

การผลิตสิ่งทอ

โรงงานสิ่งทออาจมีเครื่องจักรที่ขับเคลื่อนด้วยไฟฟ้าจำนวนมากที่ทำงานภายในกระบวนการผลิตที่มีการประสานงานกัน ระบบสวิตช์เกียร์แรงดันต่ำแบบรวมศูนย์สามารถช่วยจัดระเบียบวงจรกระจายและควบคุมมอเตอร์

อาคารสูง

อาคารขนาดใหญ่อาจต้องการการกระจายแรงดันไฟฟ้าต่ำแบบรวมศูนย์สำหรับระบบแสงสว่าง อุปกรณ์ และโหลดไฟฟ้าอื่นๆ สามารถพิจารณา GCS ได้เมื่อระบบจำหน่ายต้องการความจุสูงกว่าและวงจรที่มีการประสานงานหลายวงจร

GCS เปรียบเทียบกับสวิตช์เกียร์ GCK อย่างไร

GCS และ GCK ต่างเกี่ยวข้องกับแอปพลิเคชันสวิตช์เกียร์แรงดันต่ำแบบถอดได้ แต่ข้อกำหนดของโครงการควรกำหนดว่าสถาปัตยกรรมใดเหมาะสม โดยทั่วไป GCK เกี่ยวข้องกับการจ่ายแรงดันไฟฟ้าต่ำทางอุตสาหกรรมและการควบคุมมอเตอร์ ในขณะที่ GCS มุ่งเน้นไปที่การใช้งานที่มีความจุสูง ความหนาแน่นสูง และเป็นอัตโนมัติในระดับสูง

การเปรียบเทียบไม่ควรถือเป็นกฎการเลือกอุปกรณ์สากล วิศวกรไฟฟ้าควรประเมินโปรไฟล์โหลดที่สมบูรณ์ การจัดเรียงวงจร ข้อกำหนดของระบบอัตโนมัติ เงื่อนไขการติดตั้ง และมาตรฐานที่เกี่ยวข้อง ก่อนที่จะเลือกสถาปัตยกรรมสวิตช์เกียร์

คุณควรเลือกระบบสวิตช์เกียร์ GCS อย่างไร

การเลือกการกำหนดค่า GCS ที่เหมาะสมนั้นต้องการมากกว่าการตรวจสอบกระแสไฟที่กำหนด ระบบที่ออกแบบอย่างเหมาะสมควรจับคู่สวิตช์เกียร์กับสถาปัตยกรรมการจ่ายไฟฟ้าที่สมบูรณ์

1. กำหนดแรงดันไฟฟ้าของระบบ

ยืนยันว่าโครงการทำงานที่ 380V, 400V หรือ 660V และตรวจสอบความถี่ ระดับฉนวน และคุณลักษณะทางไฟฟ้าอื่นๆ ที่ต้องการ

2. คำนวณโหลดและกระแส

วิเคราะห์กำลังขาเข้า โหลดของตัวป้อน โหลดของมอเตอร์ และข้อกำหนดด้านกำลังการผลิตในอนาคต ควรเลือกพิกัดบัสบาร์และหน่วยการทำงานตามการออกแบบทางไฟฟ้าจริง

3. กำหนดจำนวนวงจร

แสดงรายการตัวป้อนขาเข้า ตัวป้อนขาออก วงจรควบคุมมอเตอร์ วงจรเสริม และข้อกำหนดการทำงานอื่น ๆ ก่อนที่จะสรุปการจัดเตรียมตู้

4. ประเมินข้อกำหนดระบบอัตโนมัติ

หากโรงงานใช้ PLC คอมพิวเตอร์อุตสาหกรรม หรือระบบการควบคุมดูแล ให้กำหนดอินเทอร์เฟซการวัด การป้องกัน การควบคุม และการสื่อสารที่จำเป็นในระหว่างขั้นตอนการออกแบบสวิตช์เกียร์

5. พิจารณาข้อกำหนดในการบำรุงรักษา

สำหรับสิ่งอำนวยความสะดวกการผลิตต่อเนื่อง การเข้าถึงการบำรุงรักษาและการจัดระเบียบหน่วยการทำงานอาจเป็นปัจจัยสำคัญในการพิจารณาการกำหนดค่าที่สามารถถอนออกได้อย่างเหมาะสม

• จัดอันดับแรงดันไฟฟ้าและความถี่
• กระแสรวมและวงจรแต่ละวงจร
• ข้อกำหนดทนต่อการลัดวงจร
• จำนวนและประเภทของหน่วยการทำงาน
• ข้อกำหนดในการควบคุมมอเตอร์
• ข้อกำหนดการชดเชยเชิงโต้ตอบ
• อินเทอร์เฟซอัตโนมัติและการสื่อสาร
• ขนาดตู้และพื้นที่ติดตั้ง
• ข้อกำหนดด้านสิ่งแวดล้อมและการป้องกัน

ฮาโกเอะ สนับสนุนคุณภาพและการปฏิบัติตามข้อกำหนดอย่างไร

สำหรับสวิตช์เกียร์ทางอุตสาหกรรม คุณภาพการผลิตมีความเกี่ยวข้องอย่างใกล้ชิดกับความปลอดภัยทางไฟฟ้า ความน่าเชื่อถือ และประสิทธิภาพการทำงานในระยะยาว HAGOE ระบุว่าการผลิตดำเนินการภายใต้ระบบการจัดการ ISO9001, ISO14001 และ ISO45001 และใช้การควบคุมคุณภาพตามกระบวนการตลอดการผลิตอุปกรณ์ไฟฟ้าที่สมบูรณ์

กิจกรรมการควบคุมคุณภาพสำหรับ GCS ได้แก่ การตรวจสอบส่วนประกอบ การสร้างตู้ การตรวจสอบบัสบาร์ การประกอบหน่วยการทำงาน การตรวจสอบการควบคุมขั้นที่สอง และการทดสอบทั้งตู้

ระบบ GCS ได้รับการออกแบบโดยอ้างอิงกับมาตรฐานสวิตช์เกียร์และเกียร์ควบคุมแรงดันต่ำที่เกี่ยวข้อง รวมถึง IEC 439-1, GB/T 7251, ZBK 36001 และ GB/T 7251.12-2013 มาตรฐานที่แน่นอน การเลือกส่วนประกอบ และข้อกำหนดในการทดสอบควรได้รับการยืนยันตามตลาดปลายทางและข้อกำหนดของโครงการ

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับ HAGOE'sโซลูชันสวิตช์เกียร์แรงดันต่ำผู้ซื้อสามารถตรวจสอบกลุ่มผลิตภัณฑ์และเปรียบเทียบการกำหนดค่าตู้ต่างๆ ตามความต้องการใช้งานของพวกเขา

คำถามที่พบบ่อย

สวิตช์เกียร์แรงดันต่ำ GCS ใช้เป็นหลักเพื่ออะไร?

GCS ส่วนใหญ่จะใช้สำหรับการกระจายพลังงานแรงดันต่ำ การควบคุมมอเตอร์แบบรวมศูนย์ และการชดเชยพลังงานรีแอกทีฟในระบบไฟฟ้าเชิงพาณิชย์และอุตสาหกรรมขนาดใหญ่ การใช้งานทั่วไป ได้แก่ โรงไฟฟ้า โรงงานปิโตรเคมี โลหะวิทยา โรงงานสิ่งทอ และอาคารสูง

กระแสไฟพิกัดสูงสุดของ GCS คือเท่าไร?

สามารถกำหนดค่าระบบ GCS สำหรับกระแสไฟที่กำหนดได้สูงสุดถึง 4000A พิกัดกระแสขั้นสุดท้ายขึ้นอยู่กับวงจรขาเข้า การออกแบบบัสบาร์ การกำหนดค่าตัวป้อน และข้อกำหนดโดยรวมของโครงการ

GCS มีพิกัดแรงดันไฟฟ้าใดบ้าง

GCS ได้รับการออกแบบมาสำหรับระบบ AC แรงดันต่ำ 380V, 400V และ 660V ที่มีความถี่ที่กำหนด 50Hz หรือ 60Hz

GCS สามารถใช้สำหรับการควบคุมมอเตอร์แบบรวมศูนย์ได้หรือไม่

ใช่. GCS สามารถรวมหน่วยการทำงานที่เกี่ยวข้องกับการควบคุมมอเตอร์เพื่อการกระจาย การควบคุม และการป้องกันมอเตอร์อุตสาหกรรม เช่น ปั๊ม พัดลม และคอมเพรสเซอร์แบบรวมศูนย์

การชดเชยพลังงานรีแอกทีฟสามารถรวมเข้ากับ GCS ได้หรือไม่

ใช่. การชดเชยพลังงานรีแอกทีฟสามารถรวมเข้าด้วยกันตามข้อกำหนดการออกแบบทางไฟฟ้าและการจัดการตัวประกอบกำลังของโครงการ

GCS สามารถทำงานร่วมกับ PLC หรือระบบควบคุมอุตสาหกรรมได้หรือไม่

ใช่. GCS สามารถรวมส่วนประกอบการวัด การป้องกัน และการควบคุม ตลอดจนอินเทอร์เฟซกับ PLC คอมพิวเตอร์ควบคุมดูแล และระบบอัตโนมัติทางอุตสาหกรรมอื่นๆ ทั้งนี้ขึ้นอยู่กับการกำหนดค่าของโครงการ

สร้างระบบจำหน่ายไฟฟ้าทางอุตสาหกรรมที่มีโครงสร้างมากขึ้นด้วย ฮาโกเอะ

สำหรับโครงการที่ต้องการการกระจายแรงดันไฟฟ้าต่ำความจุสูง การควบคุมมอเตอร์แบบรวมศูนย์ ยูนิตการทำงานแบบถอดได้ และการบูรณาการระบบอัตโนมัติ GCS มอบแพลตฟอร์มที่ยืดหยุ่นสำหรับการจัดระบบไฟฟ้าที่ซับซ้อน HAGOE สามารถรองรับข้อกำหนดสวิตช์เกียร์เฉพาะโครงการโดยพิจารณาจากแรงดัน กระแส ปริมาณวงจร โหลดมอเตอร์ ฟังก์ชันระบบอัตโนมัติ และเงื่อนไขการติดตั้ง หากคุณกำลังหาแหล่งที่เชื่อถือได้สวิตช์เกียร์แรงดันต่ำ GCSโซลูชั่นสำหรับโครงการอุตสาหกรรมหรือเชิงพาณิชย์ติดต่อเราพร้อมข้อกำหนดทางไฟฟ้า ข้อกำหนดด้านโหลด และรายละเอียดโครงการ เพื่อหารือเกี่ยวกับการกำหนดค่าที่เหมาะสม โซลูชันทางเทคนิค และใบเสนอราคา
