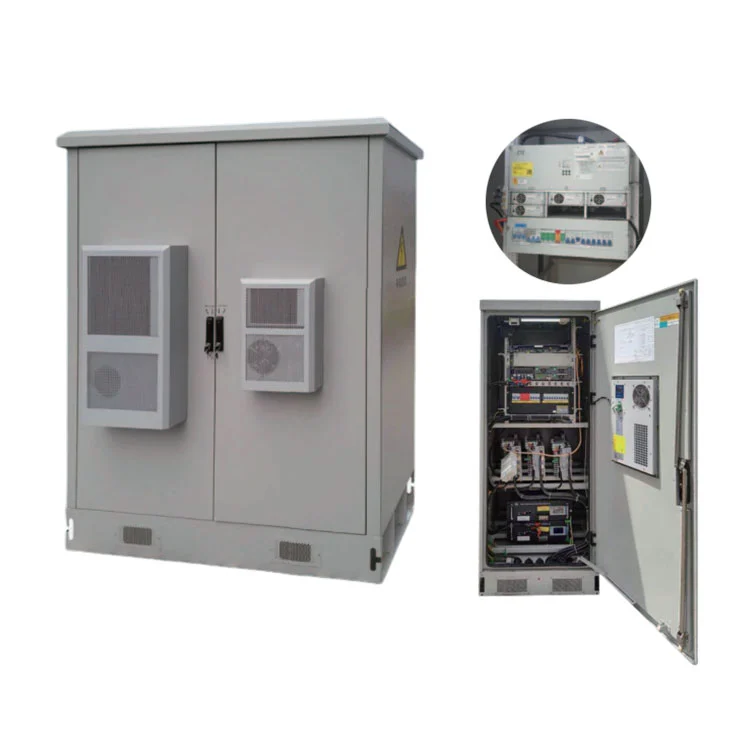

ในขณะที่เครือข่าย 5G ขยายไปสู่ความจุที่สูงขึ้น การครอบคลุมที่กว้างขึ้น และโครงสร้างพื้นฐานที่มีการกระจายมากขึ้น พลังงานที่เชื่อถือได้จึงกลายเป็นส่วนสำคัญของประสิทธิภาพของไซต์โทรคมนาคม ที่5จีแผงจ่ายไฟ DC กลางแจ้งจากฮาโกเอะได้รับการออกแบบมาเพื่อมอบโซลูชันพลังงานไฟฟ้าภายนอกอาคารแบบครบวงจรที่รวมการแปลงพลังงาน DC, การจ่ายไฟ AC/DC, การจัดการแบตเตอรี่, การตรวจสอบ, การจัดการความร้อน และการป้องกันไว้ในตู้เดียว
ไซต์โทรคมนาคมสมัยใหม่ต้องการมากกว่าตู้จำหน่ายไฟฟ้าทั่วไป อุปกรณ์ 5G กลางแจ้งต้องทำงานอย่างต่อเนื่องในขณะที่เผชิญกับการเปลี่ยนแปลงของอุณหภูมิ ความชื้น ฝุ่น ไฟกระชาก ฟ้าผ่า อายุแบตเตอรี่ พื้นที่ติดตั้งที่จำกัด และข้อกำหนดในการบำรุงรักษาระยะไกล แผงจ่ายไฟ DC กลางแจ้ง 5G แบบบูรณาการสามารถจัดการกับความท้าทายเหล่านี้โดยการรวมฟังก์ชันการจัดการพลังงานหลายอย่างเข้ากับระบบกลางแจ้งที่มีการประสานงาน
ซีรีส์ H5GY ของ HAGOE เป็นโซลูชันพลังงาน DC 48V แบบบูรณาการภายนอกอาคาร ออกแบบมาสำหรับสถานีฐาน 5G และ 4G, เครือข่าย FTTx, อุปกรณ์สื่อสารข้อมูล, เครือข่ายการเข้าถึง และไซต์โทรคมนาคมแบบอัตโนมัติ ระบบรองรับการกำหนดค่า 200A และ 300A, การป้องกันตู้ IP55, อินเทอร์เฟซการสื่อสารหลายรายการ, การจัดการแบตเตอรี่, การตรวจสอบ และการจัดการการกระจายที่ปรับแต่งได้
โครงสร้างพื้นฐาน 5G ขึ้นอยู่กับไซต์การสื่อสารจำนวนมากที่กระจายไปตามเมือง พื้นที่อุตสาหกรรม เครือข่ายการคมนาคม เขตการค้า และสถานที่ห่างไกล ไซต์โทรคมนาคมกลางแจ้งต่างจากห้องอุปกรณ์ในอาคารตรงที่ต้องเผชิญกับสภาพแวดล้อมโดยตรงซึ่งอาจส่งผลต่ออุปกรณ์ไฟฟ้าและประสิทธิภาพของแบตเตอรี่
สถาปัตยกรรมพลังงานกลางแจ้งที่เชื่อถือได้จึงต้องจัดการกับความท้าทายหลายประการพร้อมกัน:
ด้วยเหตุผลเหล่านี้ ตู้ไฟฟ้าแบบรวมจึงใช้งานได้จริงมากกว่าการประกอบส่วนประกอบการจัดการพลังงานอิสระหลายชิ้นในสถานที่ตั้งโทรคมนาคมทุกแห่ง
แผงจ่ายไฟ DC กลางแจ้ง 5G เป็นระบบไฟฟ้าโทรคมนาคมกลางแจ้งที่ออกแบบมาเพื่อจ่าย แจกจ่าย ตรวจสอบ และป้องกันไฟ DC สำหรับอุปกรณ์สื่อสาร ตู้สามารถรวมการกระจาย AC/DC, โมดูลวงจรเรียงกระแส, ระบบแบตเตอรี่, ฟังก์ชันการตรวจสอบ, การจัดการความร้อน และการป้องกันไฟกระชาก ทั้งนี้ขึ้นอยู่กับการกำหนดค่าของโครงการ
ซีรีส์ HAGOE H5GY ใช้สถาปัตยกรรมตู้แบบรวมที่มีไว้สำหรับไซต์การสื่อสาร 5G และ 4G สถาปัตยกรรมกำลังไฟ 48V DC สามารถกำหนดค่าได้ตามความต้องการที่แท้จริงของอุปกรณ์โทรคมนาคม แทนที่จะอาศัยการกำหนดค่าคงที่เพียงตัวเดียว
แนวทางนี้มีประโยชน์อย่างยิ่งสำหรับผู้รับเหมาโทรคมนาคม บริษัท EPC ผู้จัดจำหน่าย และผู้รวมระบบที่ต้องการสร้างสมดุลระหว่างกำลังการผลิตไฟฟ้า ข้อกำหนดในการสำรองข้อมูล ขนาดตู้ สภาพแวดล้อม และข้อกำหนดในการตรวจสอบระยะไกล
แทนที่จะติดตั้งตู้แยกสำหรับฟังก์ชันการจัดการพลังงานทุกฟังก์ชัน ระบบกลางแจ้งแบบรวมสามารถรวบรวมส่วนประกอบหลักไว้ด้วยกันในตู้ที่ทำงานร่วมกันได้เพียงตู้เดียว ซึ่งช่วยลดความยุ่งยากในการติดตั้ง ปรับปรุงการใช้พื้นที่ และทำให้การบำรุงรักษาระดับไซต์ตรงไปตรงมามากขึ้น
อุปกรณ์โทรคมนาคมโดยทั่วไปอาศัยสถาปัตยกรรมพลังงาน DC ซึ่งทำให้เอาต์พุต DC ที่เสถียรถือเป็นข้อพิจารณาที่สำคัญสำหรับสถานีฐานและโหนดการสื่อสาร ซีรีส์ H5GY สามารถรวมส่วนประกอบแหล่งจ่ายไฟ 48V DC, โมดูลวงจรเรียงกระแส, การจ่ายไฟ AC/DC, ระบบแบตเตอรี่ และโมดูลตรวจสอบตามความต้องการของโครงการ
ตู้โทรคมนาคมกลางแจ้งต้องได้รับการออกแบบให้แตกต่างจากแผงไฟฟ้าภายในอาคาร ซีรีส์ H5GY มีการกำหนดค่าตู้กลางแจ้งระดับ IP55 เพื่อช่วยปกป้องอุปกรณ์ไฟฟ้าภายในจากการสัมผัสสิ่งแวดล้อมทั่วไป
แบตเตอรี่สำรองช่วยให้อุปกรณ์โทรคมนาคมทำงานต่อไปได้ในระหว่างที่ไฟฟ้าขัดข้องที่เลือกไว้ สถาปัตยกรรมการตรวจสอบแบบรวมสามารถรองรับการคำนวณความจุของแบตเตอรี่ การชดเชยอุณหภูมิ การทดสอบแบตเตอรี่ออนไลน์ การควบคุมแรงดันไฟฟ้าอัตโนมัติ และการจำกัดกระแส
การจัดการความร้อนเป็นสิ่งสำคัญเนื่องจากอุปกรณ์อิเล็กทรอนิกส์กำลังและแบตเตอรี่อาจตอบสนองต่ออุณหภูมิที่แตกต่างกัน ซีรีส์ H5GY ใช้เทคโนโลยีการแยกท่ออากาศระหว่างช่องอุปกรณ์และช่องใส่แบตเตอรี่เพื่อช่วยลดผลกระทบของความร้อนที่เกิดจากอุปกรณ์อิเล็กทรอนิกส์กำลังบนพื้นที่แบตเตอรี่
ผู้ประกอบการโทรคมนาคมยุคใหม่ต้องการการเข้าถึงข้อมูลระบบไฟฟ้าจากระยะไกลมากขึ้น ระบบรองรับอินเทอร์เฟซการสื่อสาร RS232, RS485, TCP/IP, RJ45 และหน้าสัมผัสแห้ง ทั้งนี้ขึ้นอยู่กับการกำหนดค่าที่เลือก โปรโตคอลการสื่อสาร CDT, Modbus และ IEC 61850 สามารถกำหนดค่าเป็นตัวเลือกได้
ระบบสามารถกำหนดค่าได้ด้วยหน่วยความจำความจุขนาดใหญ่ที่สามารถจัดเก็บข้อผิดพลาดในอดีตและบันทึกการปฏิบัติงานได้มากกว่า 500,000 รายการ ข้อมูลนี้สามารถให้ข้อมูลที่เป็นประโยชน์สำหรับการวิเคราะห์การบำรุงรักษาและการแก้ไขปัญหา
การเลือกตู้จ่ายไฟโทรคมนาคมควรขึ้นอยู่กับการคำนวณโหลดจริงและข้อกำหนดของสถานที่ มากกว่าความจุของตู้เพียงอย่างเดียว ข้อมูลจำเพาะต่อไปนี้แสดงสถาปัตยกรรมที่กำหนดค่าได้สำหรับระบบ ฮาโกเอะ
| รายการการกำหนดค่า | พารามิเตอร์ทางเทคนิค | การกำหนดค่า |
|---|---|---|
| ประเภทของระบบ | ระบบไฟ DC แบบบูรณาการกลางแจ้ง | สถาปัตยกรรมมาตรฐาน |
| ตัวเลือกความจุ | 200A / 300A | ขึ้นอยู่กับโครงการ |
| การป้องกันกลางแจ้ง | IP55 | การป้องกันตู้มาตรฐาน |
| แรงดันไฟฟ้าขาเข้า | กระแสสลับ 380V ±20% | มาตรฐาน |
| จัดอันดับความถี่ | 50เฮิร์ต ±10% | มาตรฐาน |
| การสื่อสาร | RS232 / RS485 / TCP/IP / หน้าสัมผัสแบบแห้ง | กำหนดค่าได้ |
| โมดูลการชาร์จ | 10A, 20A, 30A หรือการกำหนดค่าที่ระบุอื่น ๆ | ที่จำเป็น |
| การตรวจสอบแบตเตอรี่ | มากถึง 4 โมดูล | ที่จำเป็น |
| การตรวจสอบแบตเตอรี่ | มากถึง 32 โมดูล | ไม่จำเป็น |
| โมดูลอินเวอร์เตอร์ | 1K / 2K / 3K / 5K | ไม่จำเป็น |
| ขนาดตู้ | 800 × 600 × 2260 มม. หรือ 2360 มม | ปรับแต่งได้ |
ปริมาณวงจรเรียงกระแสขั้นสุดท้าย ความจุของแบตเตอรี่ การจัดเรียงเบรกเกอร์ การกำหนดค่าอินพุต/เอาท์พุต และระยะเวลาการสำรองข้อมูล ควรได้รับการยืนยันผ่านการคำนวณโหลดของโครงการก่อนการจัดซื้อ
แอปพลิเคชันหลักคือโครงสร้างพื้นฐานเซลลูล่าร์กลางแจ้ง ตู้ไฟ DC กลางแจ้งแบบรวมศูนย์สามารถแปลงพลังงาน การสำรองแบตเตอรี่ การจ่าย และการตรวจสอบอุปกรณ์สื่อสารได้
เครือข่ายการเข้าถึงไฟเบอร์มักจะมีโหนดการสื่อสารแบบกระจายจำนวนมาก ตู้กลางแจ้งแบบรวมสามารถรวมการแปลงพลังงาน พลังงานสำรอง การตรวจสอบ และการจ่ายไฟไว้ในโซลูชันขนาดกะทัดรัด
อุปกรณ์การสื่อสารและการเข้าถึงที่ต้องใช้แหล่งจ่ายไฟ DC แบบรวมศูนย์จะได้รับประโยชน์จากการตรวจสอบระยะไกล การจัดการแบตเตอรี่ และการกระจายที่กำหนดค่าได้
ไซต์ระยะไกลอาจเป็นเรื่องยากและมีราคาแพงในการตรวจสอบบ่อยครั้ง การป้องกันกลางแจ้ง การตรวจสอบสภาพแวดล้อม การจัดการแบตเตอรี่ และการสื่อสารระยะไกลช่วยลดการพึ่งพาการตรวจสอบด้วยตนเองอย่างต่อเนื่อง
เมื่อไซต์ 3G หรือ 4G ที่มีอยู่ได้รับการอัปเกรดเป็น 5G ระบบไฟฟ้าอาจจำเป็นต้องรองรับความต้องการโหลดที่สูงขึ้นหรือแตกต่างกัน ตู้ไฟ DC ที่กำหนดค่าได้ช่วยให้วิศวกรสามารถประเมินโปรไฟล์โหลดใหม่ ความต้องการแบตเตอรี่ และการจัดการการกระจายสินค้าร่วมกัน
สำหรับผู้ให้บริการโทรคมนาคม ผู้รับเหมา EPC และผู้วางระบบ การเลือกระบบที่ถูกต้องต้องใช้มากกว่าการเปรียบเทียบจำนวนแอมแปร์ที่ระบุ ควรประเมินปัจจัยสำคัญห้าประการก่อนทำการสั่งซื้อ
กำหนดภาระการปฏิบัติงานอย่างต่อเนื่องและพิจารณาการขยายในอนาคต ซึ่งช่วยพิจารณาว่า 200A, 300A หรือการกำหนดค่าอื่นมีความเหมาะสมหรือไม่
ควรคำนวณความจุของแบตเตอรี่ตามโหลดจริง ระยะเวลาการสำรองข้อมูลที่ต้องการ คุณลักษณะของแบตเตอรี่ และสภาพการทำงานในท้องถิ่น
ระบุจำนวนวงจร AC และ DC ที่ต้องการ ตำแหน่งเซอร์กิตเบรกเกอร์ กลุ่มอินพุต/เอาต์พุต และข้อกำหนดการปิดเครื่องตามขั้นตอน
ยืนยันว่าแพลตฟอร์มการจัดการไซต์ที่มีอยู่ต้องใช้ TCP/IP, RS485, RS232, dry contacts, Modbus หรือวิธีการสื่อสารอื่นหรือไม่
ควรพิจารณาอุณหภูมิโดยรอบ ความชื้น การแผ่รังสีแสงอาทิตย์ ตำแหน่งการติดตั้ง การระบายอากาศ และการเข้าถึงการบำรุงรักษาในระหว่างการเลือกระบบ
กระบวนการคัดเลือกตามโครงการสามารถช่วยป้องกันทั้งระบบที่มีขนาดเล็กและความจุของอุปกรณ์ที่ไม่จำเป็น ซึ่งจะช่วยปรับปรุงมูลค่าโดยรวมของการลงทุนได้
ฮาโกเอะ Electric Technology Co., Ltd. ดำเนินธุรกิจด้านการผลิตอุปกรณ์ไฟฟ้ามาตั้งแต่ปี 2551 โดยครอบคลุมผลิตภัณฑ์ครอบคลุมทั้งระบบไฟฟ้ากระแสตรง, UPS/EPS, การจ่ายพลังงาน, การควบคุมอัตโนมัติ, อุปกรณ์ไฟฟ้าพลังงานใหม่ และระบบไฟฟ้าอัจฉริยะที่เกี่ยวข้อง
สำหรับผู้ซื้อจากต่างประเทศที่กำลังมองหาผู้ผลิตหรือซัพพลายเออร์ในจีน โมเดลทางวิศวกรรมที่เน้นโรงงานของบริษัทสามารถให้กระบวนการจัดซื้อแบบบูรณาการมากขึ้น ครอบคลุมการเลือกทางเทคนิค การผลิต การทดสอบ เอกสาร และการสนับสนุนการส่งออก
ฮาโกเอะ บูรณาการบริการด้านการวิจัยและพัฒนา วิศวกรรม การผลิต การทดสอบ และการส่งออก ความสามารถในการผลิตของบริษัทประกอบด้วยการประดิษฐ์ตู้ การประกอบระบบไฟฟ้า การรวมระบบการตรวจสอบ การทดสอบระบบ และการตรวจสอบขั้นสุดท้าย
ตามขอบเขตผลิตภัณฑ์และการรับรองที่เกี่ยวข้อง HAGOE รักษาระบบการจัดการ ISO9001, ISO14001 และ ISO45001 และมีใบรับรองต่างๆ รวมถึง CCC, CE, CB และ RoHS บริษัทยังรายงานสิทธิบัตรระดับชาติมากกว่า 34 ฉบับ
สำหรับผู้รับเหมา EPC โทรคมนาคม ผู้จัดจำหน่าย และผู้วางระบบ HAGOE สามารถรองรับการเลือกทางเทคนิค การออกแบบโซลูชันที่ปรับแต่งได้ การเตรียมใบเสนอราคา การติดตามการผลิต เอกสารการตรวจสอบ การประสานงานด้านลอจิสติกส์ และการทดสอบการใช้งานระยะไกล
ใช่. โครงการโทรคมนาคมมักจะแตกต่างกันในขนาดตู้ ข้อกำหนดในการโหลด ความจุของแบตเตอรี่ โปรโตคอลการสื่อสาร สถาปัตยกรรมการกระจาย และสภาพแวดล้อม ตู้ที่ได้มาตรฐานอาจต้องมีการปรับเปลี่ยนทางวิศวกรรมก่อนการใช้งาน
ซีรีส์ H5GY สามารถปรับให้เข้ากับความต้องการเฉพาะของโครงการ ได้แก่:
ฮาโกเอะ ยังให้บริการ OEM และ ODM แก่ลูกค้าต่างประเทศ ช่วยให้ผู้รับเหมาโทรคมนาคมและผู้วางระบบสามารถพัฒนาตู้จ่ายไฟตามข้อกำหนดของโครงการ แทนที่จะปรับโครงการของตนให้มีการกำหนดค่ามาตรฐานที่เข้มงวด
ใช้เพื่อจัดหา แจกจ่าย ตรวจสอบ และปกป้องพลังงาน DC สำหรับโครงสร้างพื้นฐานโทรคมนาคมกลางแจ้ง เช่น สถานีฐาน 5G และ 4G, เครือข่าย FTTx, เครือข่ายการเข้าถึง และอุปกรณ์การสื่อสารข้อมูล
ซีรีส์ HAGOE H5GY รองรับการกำหนดค่า 200A และ 300A ควรเลือกความจุสุดท้ายตามโหลด DC จริง ข้อกำหนดในการขยายในอนาคต และความต้องการสำรองแบตเตอรี่
ใช่. สถาปัตยกรรมของระบบรองรับช่องใส่แบตเตอรี่และฟังก์ชันการจัดการแบตเตอรี่ ควรกำหนดประเภท ความจุ และปริมาณของแบตเตอรี่ตามเวลาสำรองที่ต้องการและปริมาณงานของโครงการ
ใช่. ระบบสามารถรองรับ TCP/IP, RS485, RS232, RJ45 และอินเทอร์เฟซแบบสัมผัสแห้ง ทั้งนี้ขึ้นอยู่กับการกำหนดค่า สามารถกำหนดค่าโปรโตคอลการสื่อสารเพิ่มเติม เช่น Modbus ได้ด้วย
ซีรีส์ H5GY ใช้การกำหนดค่าการป้องกันตู้กลางแจ้งระดับ IP55 ช่วยให้ระบบตรงตามข้อกำหนดด้านสิ่งแวดล้อมของการติดตั้งโทรคมนาคมกลางแจ้ง
ใช่. HAGOE รองรับการปรับแต่ง OEM และ ODM ครอบคลุมโครงสร้างตู้ การกำหนดค่าไฟฟ้า อินเทอร์เฟซการตรวจสอบ การสร้างแบรนด์ บรรจุภัณฑ์ และเอกสารทางเทคนิคที่เกี่ยวข้อง
ฮาโกเอะ จัดทำเอกสารการติดตั้งเป็นภาษาอังกฤษ คำแนะนำทางเทคนิคระยะไกล ความช่วยเหลือในการเริ่มต้นใช้งาน การฝึกอบรมการปฏิบัติงาน และการแก้ไขปัญหาระยะไกล การสนับสนุนโครงการขนาดใหญ่สามารถประสานงานได้ตามความต้องการของโครงการ
ฮาโกเอะ เป็นผู้ผลิตที่ตั้งอยู่ในเมืองเหวินโจว เจ้อเจียง ประเทศจีน บริษัทก่อตั้งขึ้นในปี 2551 โดยผสานรวมบริการด้านการวิจัยและพัฒนา การผลิต การทดสอบ การขาย และการส่งออก
โครงสร้างพื้นฐานด้านพลังงานที่เชื่อถือได้เป็นพื้นฐานในการรักษาบริการการสื่อสาร 5G ที่เสถียร ออกแบบมาอย่างเหมาะสมแผงจ่ายไฟ DC กลางแจ้ง 5จีสามารถรวมการแปลงพลังงาน การจ่ายไฟ การสำรองแบตเตอรี่ การตรวจสอบ การจัดการสิ่งแวดล้อม และการป้องกัน ให้เป็นโซลูชันกลางแจ้งที่มีการประสานงานกัน วิธีการบูรณาการนี้ช่วยลดความยุ่งยากในการติดตั้งไซต์งานในขณะเดียวกันก็สนับสนุนข้อกำหนดด้านความน่าเชื่อถือของเครือข่ายโทรคมนาคมสมัยใหม่
ด้วยความจุที่กำหนดค่าได้ การป้องกันภายนอกอาคารระดับ IP55 การจัดการแบตเตอรี่ การสื่อสารระยะไกล การกระจายที่ปรับแต่งได้ และการสนับสนุนด้านวิศวกรรมตามโครงการ ซีรีส์ H5GY ของ HAGOE มอบทางเลือกที่ใช้งานได้จริงสำหรับผู้ปฏิบัติงานโทรคมนาคม ผู้รับเหมา EPC ผู้จัดจำหน่าย และผู้วางระบบ หากคุณกำลังวางแผนไซต์ 5G ใหม่ อัปเกรดเครือข่ายโทรคมนาคมที่มีอยู่ หรือจัดหาระบบไฟฟ้ากระแสตรงกลางแจ้งที่ปรับแต่งเองจากผู้ผลิตในจีนติดต่อเราเพื่อหารือเกี่ยวกับข้อกำหนดในการโหลด เวลาสำรองแบตเตอรี่ การกำหนดค่าตู้ โปรโตคอลการสื่อสาร และข้อกำหนดเฉพาะของโครงการกับทีมวิศวกรของ ฮาโกเอะ
