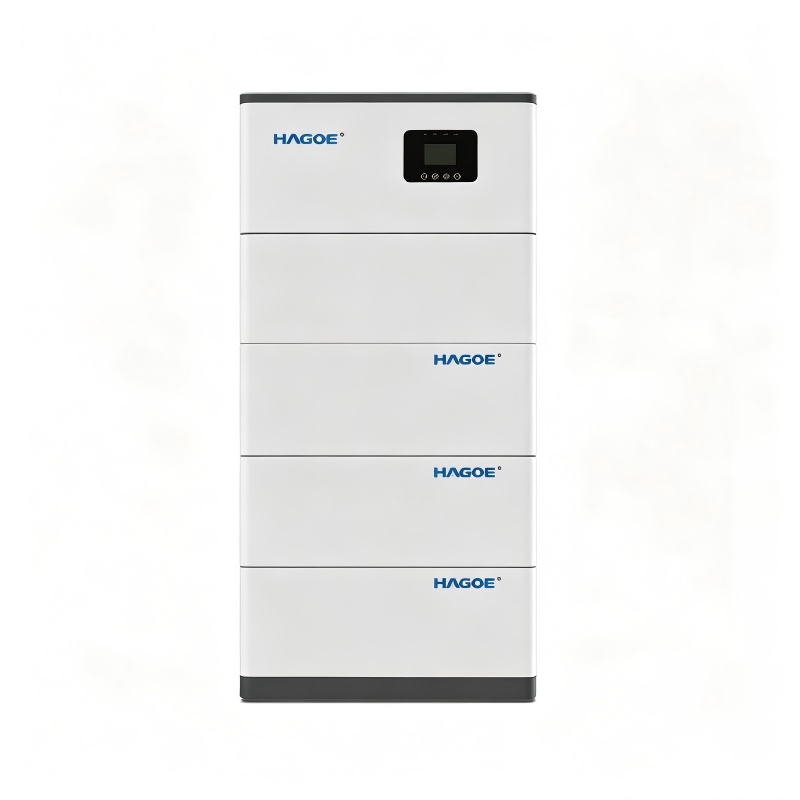

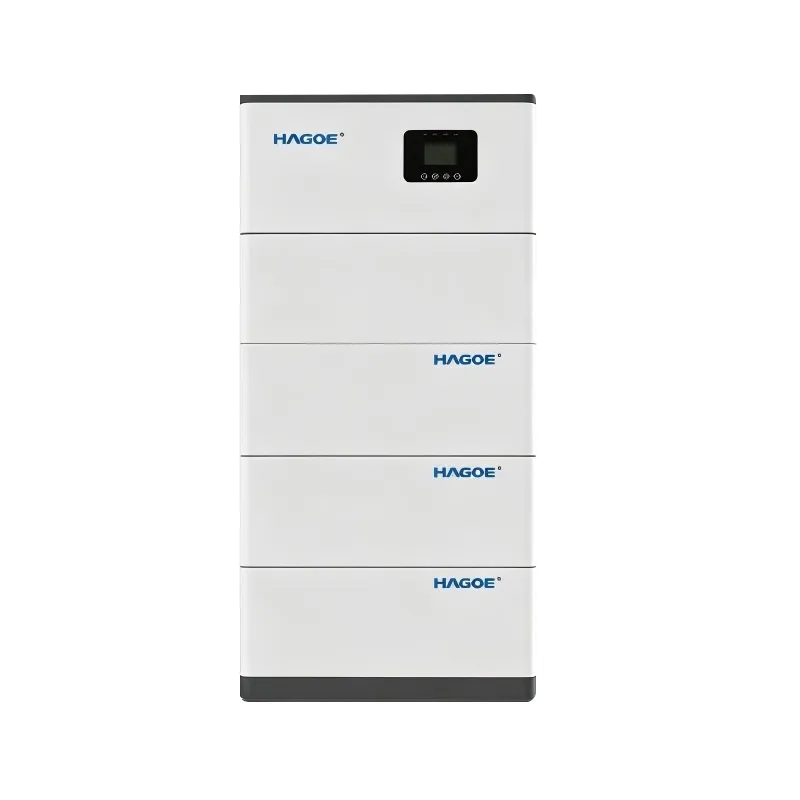

แหล่งจ่ายไฟสำหรับกักเก็บพลังงานภายในบ้านเป็นมากกว่าแบตเตอรี่ เป็นระบบพลังงานบูรณาการการจัดเก็บแบตเตอรี่, BMS, การแปลงพลังงาน และการจัดการพลังงาน EMS
ในระหว่างวัน ไฟฟ้าส่วนเกินที่เกิดจากระบบพลังงานแสงอาทิตย์สามารถเก็บไว้แทนการใช้ได้ทันที พลังงานที่เก็บไว้จะถูกปล่อยออกมาในช่วงเย็น ในช่วงที่มีไฟฟ้าใช้สูงสุด หรือเมื่อโครงข่ายไฟฟ้าไม่พร้อมใช้งาน
ระบบกักเก็บพลังงานที่อยู่อาศัยที่สมบูรณ์จึงจำเป็นต้องจัดการหน้าที่หลัก 3 ประการ:
การจัดเก็บพลังงาน → การแปลงพลังงาน → การจัดการพลังงาน
HAGOE ผสานรวมฟังก์ชันเหล่านี้เข้ากับแพลตฟอร์มโมดูลาร์ ทำให้ระบบสามารถใช้เป็นทั้งแหล่งพลังงานสำรองในครัวเรือนและเป็นโซลูชันการจัดการพลังงานอัจฉริยะ
| หมายเลขรุ่น | HSP-5kWh | HSP-10kWh | HSP-15kWh | HSP-20kWh |
|---|---|---|---|---|
| ประเภทแบตเตอรี่ | ลิเธียมเหล็กฟอสเฟต (LiFePO₄) | |||
| ความจุของแบตเตอรี่ | 100Ah/51.2V (5.12kWh) | 200Ah/51.2V (10.24kWh) | 300Ah/51.2V (15.36kWh) | 400Ah/51.2V (20.48kWh) |
| เอาท์พุตไฟฟ้ากระแสสลับ | 176–270V | |||
| กำลังขับ | กำลังไฟ: 3000W | กำลังไฟ: 6000W | ||
| อินพุตการชาร์จพลังงานแสงอาทิตย์ | 125–500V | |||
| ช่วงแรงดันไฟฟ้าของแบตเตอรี่ | 40–58V | |||
| การสื่อสารไร้สาย | รองรับการเชื่อมต่อ WiFi / Bluetooth กับแอพมือถือ | |||
| การสื่อสาร | RS485 / สามารถ | |||
| อายุการใช้งานของแบตเตอรี่ | หลังจาก 3,000 รอบ ความจุคงเหลือ > 80% | |||
| ฟังก์ชั่นการป้องกัน | อุณหภูมิสูงเกิน, แรงดันไฟเกิน, กระแสเกิน, ประจุเกิน, ดิสชาร์จเกิน, โหลดไฟฟ้าลัดวงจร, โอเวอร์โหลด | |||
| อุณหภูมิการคายประจุ | -20°C ~ 50°C (แนะนำ: 20°C ~ 30°C) | |||
| อุณหภูมิการชาร์จ | -5°C ~ 50°C (แนะนำ: 20°C ~ 30°C) | |||
| อุณหภูมิในการจัดเก็บ | แนะนำ: 0°C ~ 45°C | |||
| ขนาด (ยาว×กว้าง×สูง) | 637×387×914 มม | 637×387×914 มม | 637×387×1236 มม | 637×387×1397 มม |
| น้ำหนัก | 118 กก | 169.8 กก | 221.6 กก | 273.4 กก |
การรับรองมาตรฐาน
CE, FCC, ROHS
ระบบจัดเก็บพลังงานภายในบ้านของ HAGOE สามารถทำงานได้ตามโครงสร้างพลังงานของครัวเรือนและเงื่อนไขอัตราค่าไฟฟ้า
ในการใช้งานระบบกักเก็บพลังงานแสงอาทิตย์แบบทั่วไป พลังงานแสงอาทิตย์จะจ่ายให้กับครัวเรือนในช่วงกลางวันเป็นอันดับแรก จากนั้นพลังงาน PV ส่วนเกินจะถูกส่งไปยังแบตเตอรี่ ในช่วงเย็นหรือช่วงที่มีอัตราภาษีสูงสุด EMS จะควบคุมการคายประจุแบตเตอรี่ตามกลยุทธ์ด้านพลังงานที่กำหนดค่าไว้
เมื่อการผลิตพลังงานแสงอาทิตย์ไม่เพียงพอ ก็สามารถใช้การชาร์จกริดได้เช่นกัน ทั้งนี้ขึ้นอยู่กับการกำหนดค่าระบบ
ในระหว่างไฟฟ้าดับ ระบบสามารถสลับไปใช้การสำรองข้อมูลตามอินเวอร์เตอร์และการกำหนดค่าโหลด โดยจ่ายไฟให้กับโหลดในครัวเรือนที่กำหนด
ซีรีส์ HAGOE ใช้เทคโนโลยีแบตเตอรี่ LiFePO4ด้วยแพลตฟอร์มแบตเตอรี่ปกติ 51.2V ความจุสามารถกำหนดค่าได้ตั้งแต่ 5.12kWh ถึง 20.48kWh
การกำหนดค่าที่ใช้ได้ ได้แก่:
| แบบอย่าง | การกำหนดค่าแบตเตอรี่ | พลังงานที่กำหนด |
|---|---|---|
| HSP-5kWh | 100Ah / 51.2V | 5.12kWh |
| HSP-10kWh | 200Ah / 51.2V | 10.24kWh |
| HSP-15kWh | 300Ah / 51.2V | 15.36kWh |
| HSP-20kWh | 400Ah / 51.2V | 20.48kWh |
มีระบบระบุไว้สำหรับ≥80%ความจุคงเหลือหลังจาก 3,000 รอบ อายุการใช้งานจริงขึ้นอยู่กับสภาวะการทำงาน เช่น ความลึกของการคายประจุ อุณหภูมิโดยรอบ อัตราการชาร์จ/คายประจุ และกลยุทธ์การจัดการพลังงาน
เก็บพลังงานแสงอาทิตย์ส่วนเกินในระหว่างวันและปล่อยออกในเวลากลางคืนเพื่อเพิ่มการบริโภคพลังงานแสงอาทิตย์ในครัวเรือน
ให้พลังงานสำรองสำหรับโหลดในครัวเรือนที่เลือกระหว่างที่ไฟฟ้าขัดข้อง
ใช้กลยุทธ์การชาร์จและการคายประจุแบบ EMS เพื่อลดการใช้กริดในช่วงระยะเวลาภาษีสูง
ผสานรวมกับการสร้าง PV ในที่อยู่อาศัยเพื่อประสานการผลิตพลังงานแสงอาทิตย์ การจัดเก็บแบตเตอรี่ และภาระในครัวเรือน
ความปลอดภัยและประสิทธิภาพของระบบจัดเก็บพลังงานในที่อยู่อาศัยขึ้นอยู่กับมากกว่าเซลล์แบตเตอรี่เอง
ระบบ HAGOE ใช้ BMS เพื่อตรวจสอบสภาพการทำงานของแบตเตอรี่ รวมถึงแรงดันไฟฟ้า กระแสไฟฟ้า และสถานะการป้องกัน EMS จัดการการไหลของพลังงานในระดับระบบ และสามารถกำหนดกลยุทธ์การชาร์จและการคายประจุตามการสร้าง PV ความต้องการในครัวเรือน SOC ของแบตเตอรี่ และอัตราค่าไฟฟ้าตามระยะเวลาการใช้งาน
สถาปัตยกรรมนี้แยกออกจากกันการป้องกันแบตเตอรี่จากการจัดการพลังงานระดับระบบทำให้แต่ละเลเยอร์ควบคุมสามารถทำหน้าที่ตามที่ตั้งใจไว้ได้
ระบบรองรับการสื่อสาร RS485/สามารถและการเชื่อมต่อไร้สายผ่าน Wi-Fi, Bluetooth และ Mobile APP สำหรับการตรวจสอบระบบและสถานะการทำงาน
ในกรณีที่ราคาเวลาใช้งานแตกต่างกันอย่างมีนัยสำคัญ การจัดเก็บพลังงานที่อยู่อาศัยสามารถนำมาใช้ได้ไม่เพียงแต่สำหรับพลังงานสำรองเท่านั้น แต่ยังเพื่อการปรับต้นทุนพลังงานรายวันให้เหมาะสมอีกด้วย
กลยุทธ์การดำเนินงานทั่วไปอาจเป็นดังนี้:
ช่วงนอกฤดูกาลท่องเที่ยว → ค่าบริการ
การผลิตพลังงานแสงอาทิตย์สูง → เก็บพลังงาน PV ส่วนเกิน
ช่วงพีคช่วงเย็น → ปลดประจำการ
สามารถกำหนดค่า EMS เพื่อลดการพึ่งพาไฟฟ้าจากโครงข่ายในช่วงระยะเวลาภาษีที่มีราคาแพง
ผลประโยชน์ทางเศรษฐกิจที่แท้จริงขึ้นอยู่กับอัตราค่าไฟฟ้าในท้องถิ่น การสร้าง PV โปรไฟล์ภาระในครัวเรือน ประสิทธิภาพของระบบ และกลยุทธ์การหมุนเวียนของแบตเตอรี่ ดังนั้น การประหยัดควรคำนวณตามการติดตั้งเฉพาะ แทนที่จะแสดงเป็นค่าคงที่
แบตเตอรี่ขนาดใหญ่ไม่จำเป็นต้องเป็นทางออกที่ดีกว่าสำหรับทุกบ้าน
ระบบที่อยู่อาศัยขนาดเล็กอาจต้องรองรับเฉพาะแสงสว่าง เครื่องทำความเย็น อุปกรณ์สื่อสาร และปลั๊กไฟที่เลือกเท่านั้น บ้านขนาดใหญ่อาจต้องการความจุเพิ่มเติมสำหรับเครื่องปรับอากาศ ปั๊ม อุปกรณ์ครัว และภาระอื่นๆ ในครัวเรือน
HAGOE ใช้แพลตฟอร์มความจุแบบโมดูลาร์ตั้งแต่ 5.12kWh ถึง 20.48kWh ทำให้สามารถกำหนดค่าระบบตามความต้องการโหลดจริงและระยะเวลาการสำรองข้อมูลที่ต้องการ
ขนาดของระบบควรคำนึงถึง:
กำลังโหลดจริง + โหลดวิกฤติ + เวลาสำรองที่จำเป็น + ความจุแบตเตอรี่ที่ใช้งานได้ + การขยายในอนาคต
ความปลอดภัยของแบตเตอรี่จำเป็นต้องได้รับการปกป้องจากสภาวะการทำงานที่ผิดปกติต่างๆ ระบบ HAGOE รวมเอาฟังก์ชันการป้องกันหลายอย่าง รวมไปถึง:
อุณหภูมิเกิน, แรงดันไฟเกิน, กระแสเกิน, ประจุเกิน, ดิสชาร์จเกิน, โหลดไฟฟ้าลัดวงจร และป้องกันการโอเวอร์โหลด
ฟังก์ชันเหล่านี้แก้ไขแรงดันไฟฟ้าแบตเตอรี่ที่ผิดปกติ กระแสไฟชาร์จ/คายประจุ อุณหภูมิที่เพิ่มขึ้น และข้อผิดพลาดด้านเอาต์พุต
สำหรับการจัดเก็บพลังงานในที่พักอาศัย การป้องกัน BMS ไม่ได้แทนที่การติดตั้งที่ถูกต้องและการป้องกันไฟฟ้าภายนอก ควรเลือกเบรกเกอร์ อุปกรณ์แยก การต่อสายดิน และการติดตั้งที่เหมาะสมตามข้อกำหนดทางไฟฟ้าในท้องถิ่น
ไม่ควรเลือกระบบจัดเก็บพลังงานภายในบ้านตามความจุทั่วไปที่ 5kWh, 10kWh หรือ 20kWh เท่านั้น แนวทางทางวิศวกรรมที่ดีกว่าคือการระบุโหลดวิกฤตก่อน จากนั้นจึงคำนวณกำลังไฟและความจุในการจัดเก็บที่ต้องการ
โหลดการสำรองข้อมูลโดยทั่วไปอาจรวมถึง:
ตู้เย็น + ไฟ + เราเตอร์ Wi-Fi + ระบบรักษาความปลอดภัย + คอมพิวเตอร์ + ปลั๊กไฟที่เลือก
หากมีเครื่องปรับอากาศ ปั๊ม อุปกรณ์ทำความร้อน หรือเครื่องใช้ไฟฟ้ากำลังสูงอื่นๆ รวมอยู่ด้วย ระบบจะต้องได้รับการประเมินกำลังไฟพิกัด กระแสสตาร์ท และความสามารถของเอาท์พุตของอินเวอร์เตอร์ด้วย
Hagoe Electric Technology Co., Ltd. ก่อตั้งขึ้นในปี 2008 โดยเป็นองค์กรเทคโนโลยีขั้นสูงแห่งชาติที่ผสมผสานการวิจัยและพัฒนา การออกแบบทางวิศวกรรม การผลิต การขาย และบริการระดับโลก
ด้วยประสบการณ์มากกว่า 18 ปีในด้านอิเล็กทรอนิกส์กำลัง ระบบจำหน่ายไฟฟ้า และอุปกรณ์ไฟฟ้าพลังงานใหม่ บริษัทมีทุนจดทะเบียน 51 ล้านหยวน และถือสิทธิบัตรระดับประเทศมากกว่า 34 ฉบับ
ผลงานด้านพลังงานใหม่ของ HAGOE ได้แก่ ระบบกักเก็บพลังงานเซลล์แสงอาทิตย์ อินเวอร์เตอร์พลังงานแสงอาทิตย์ ระบบ DC อัจฉริยะ และระบบไฟฟ้าภายนอกอาคารแบบครบวงจร ดังนั้นแหล่งจ่ายไฟสำหรับกักเก็บพลังงานในบ้านจึงเป็นส่วนหนึ่งของความสามารถด้านวิศวกรรมไฟฟ้าและการจัดการพลังงานในวงกว้าง แทนที่จะได้รับการพัฒนาเป็นผลิตภัณฑ์แบตเตอรี่แบบแยกส่วน
การควบคุมคุณภาพสำหรับระบบกักเก็บพลังงานต้องครอบคลุมแบตเตอรี่ อุปกรณ์อิเล็กทรอนิกส์กำลัง และระบบที่สมบูรณ์ แทนที่จะเน้นไปที่เซลล์แต่ละเซลล์เท่านั้น

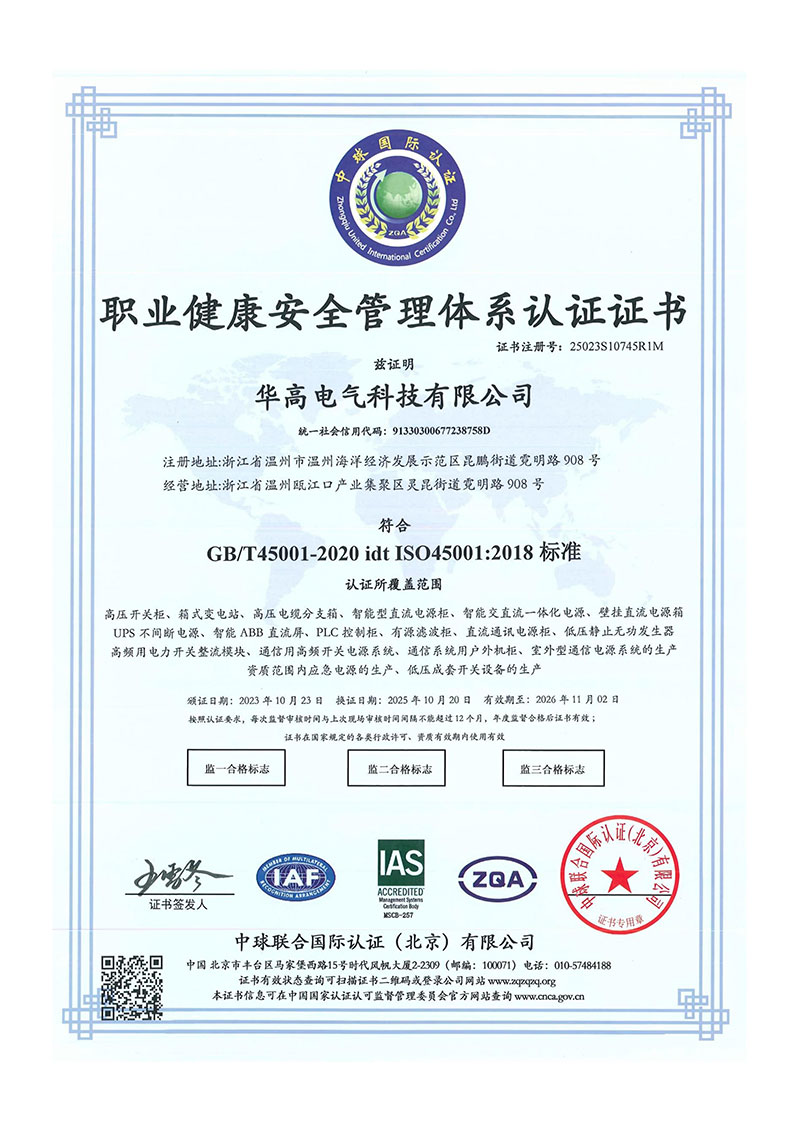

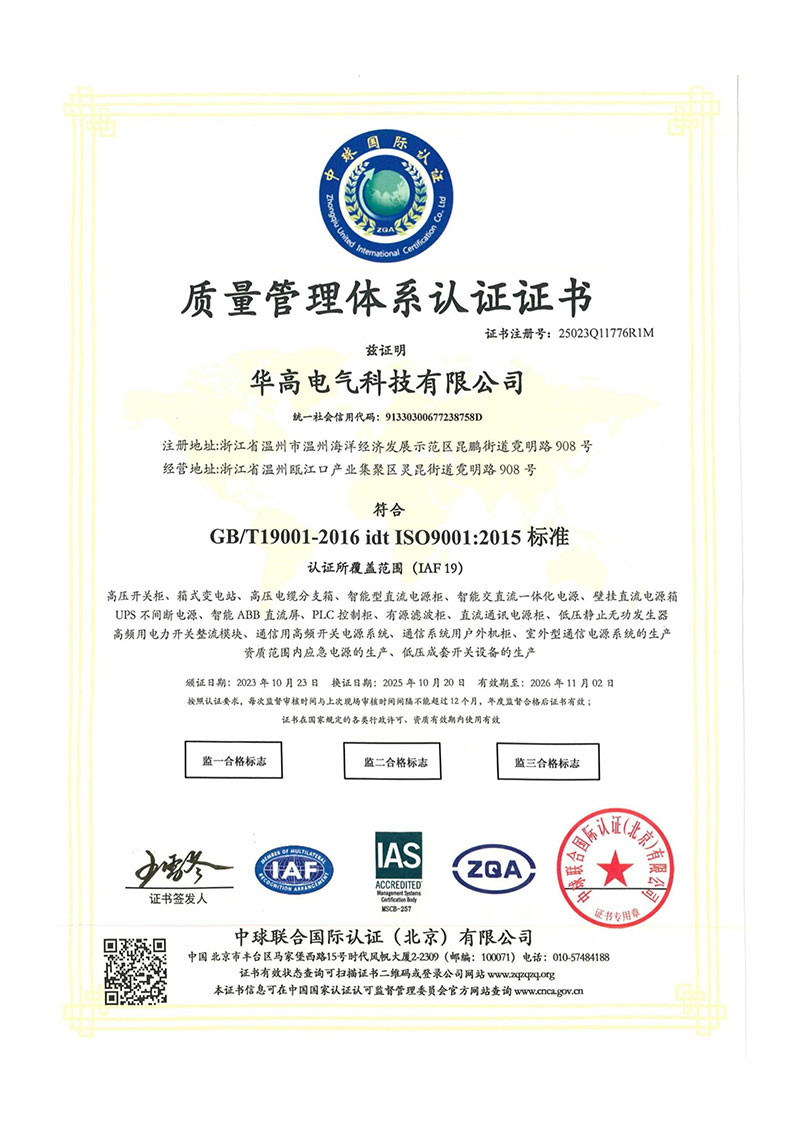

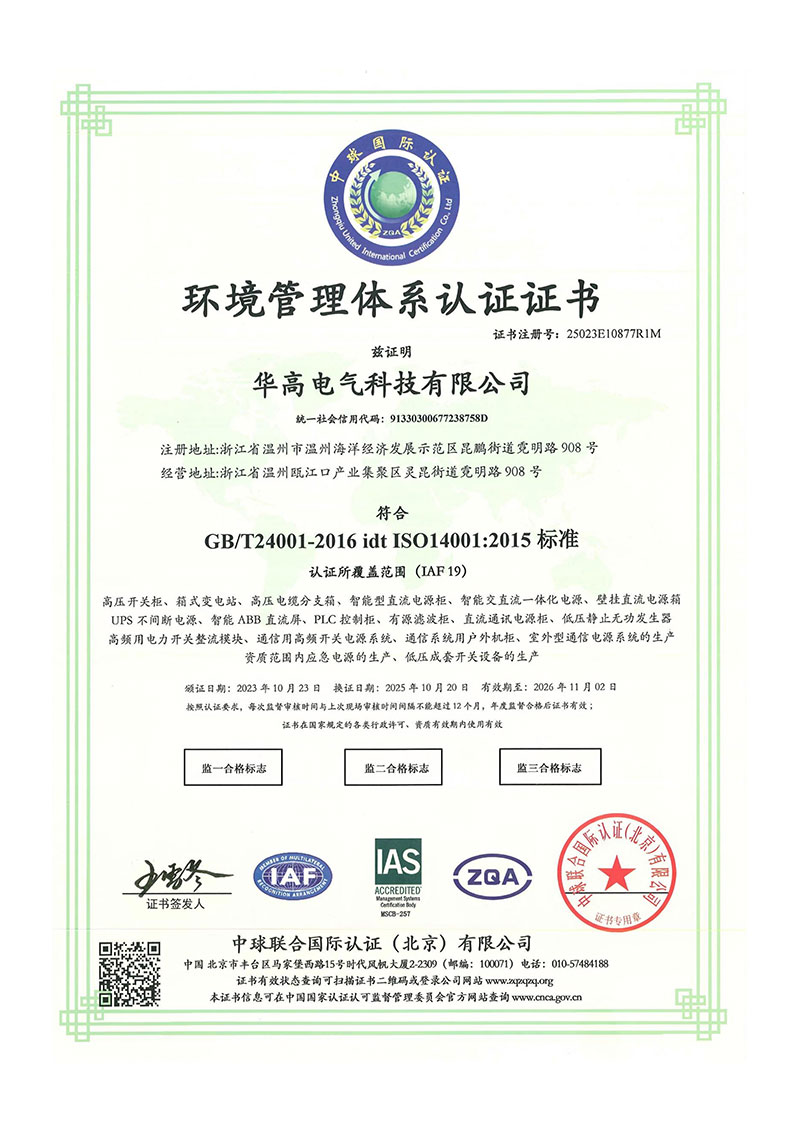

HAGOE ดำเนินกระบวนการผลิตและคุณภาพภายใต้ระบบการจัดการคุณภาพ ISO9001 ซึ่งได้รับการสนับสนุนโดยแนวทางการจัดการ ISO14001 และ ISO45001
กระบวนการผลิตประกอบด้วย:
การตรวจสอบที่เข้ามา → การประกอบโมดูลแบตเตอรี่ → การเชื่อมต่อและการตรวจสอบ BMS → การประกอบไฟฟ้า → การทดสอบระบบ → การตรวจสอบการป้องกัน → การทดสอบอายุ → การตรวจสอบขั้นสุดท้าย
สำหรับโครงการระดับนานาชาติ HAGOE สามารถจัดเตรียมข้อกำหนดทางเทคนิค เอกสารการตรวจสอบ เอกสารรับรอง คู่มือการติดตั้ง และเอกสารส่งออกตามความต้องการของโครงการ
HAGOE ดำเนินธุรกิจเกี่ยวกับระบบกำลังไฟฟ้าและอุปกรณ์อิเล็กทรอนิกส์กำลังมาตั้งแต่ปี 2551 โดยเป็นรากฐานทางวิศวกรรมที่นอกเหนือจากการประกอบแบตเตอรี่
กลุ่มผลิตภัณฑ์ครอบคลุม UPS, ระบบ DC อัจฉริยะ, เครื่องแปลงกระแสไฟฟ้าพลังงานแสงอาทิตย์, การจัดเก็บพลังงาน PV และระบบไฟฟ้าแบบบูรณาการ ช่วยให้ HAGOE เข้าใจปฏิสัมพันธ์ระหว่างการจัดเก็บ การแปลง การกระจาย และโหลด
ช่วงการกำหนดค่า 5.12–20.48kWh ช่วยให้สามารถจับคู่ความจุในการจัดเก็บข้อมูลกับโปรไฟล์โหลดในครัวเรือนที่แตกต่างกัน
BMS ในตัวมีฟังก์ชันการป้องกันแบตเตอรี่หลายแบบ ในขณะที่ EMS จะจัดการการไหลของพลังงานระดับระบบและกลยุทธ์การดำเนินงาน
HAGOE นำเสนอการเลือกทางเทคนิค การออกแบบโซลูชันที่ปรับแต่งได้ เอกสาร การติดตามการผลิต เอกสารการตรวจสอบ คำแนะนำในการติดตั้ง และการสนับสนุนทางเทคนิคระยะไกลสำหรับลูกค้าในต่างประเทศ
แบตเตอรี่จะเก็บพลังงานไฟฟ้ากระแสตรงเป็นหลัก ระบบจัดเก็บพลังงานภายในบ้านที่สมบูรณ์ยังรวมฟังก์ชันการจัดการแบตเตอรี่ การแปลงพลังงาน การจัดการพลังงาน การตรวจสอบ และการป้องกันไว้ด้วยกัน ดังนั้นทั้งระบบจึงสามารถโต้ตอบกับการผลิตพลังงานแสงอาทิตย์ ปริมาณไฟฟ้าในครัวเรือน และโครงข่ายสาธารณูปโภคได้
ใช่. ระบบนี้มีอินพุตการชาร์จพลังงานแสงอาทิตย์ 125–500V และสามารถกำหนดค่าสำหรับการใช้งานการจัดเก็บพลังงาน PV ในที่อยู่อาศัยได้ การกำหนดค่า PV สุดท้ายควรตรงกับข้อกำหนดจำเพาะของอินเวอร์เตอร์และเงื่อนไขการติดตั้งในพื้นที่
ขึ้นอยู่กับภาระจริง ตัวอย่างเช่น ความจุพลังงาน 10kWh ตามทฤษฎีจะสอดคล้องกับโหลดเฉลี่ยประมาณ 2kW เป็นเวลาห้าชั่วโมง ก่อนที่จะพิจารณาการสูญเสียการแปลง ช่วง SOC ที่ใช้งานได้ ขีดจำกัดการป้องกันแบตเตอรี่ และการสูญเสียระบบอื่นๆ
ระบบสามารถใช้สำหรับการชาร์จกริดและแอปพลิเคชันสำรองข้อมูลโดยไม่ต้องใช้ PV ทั้งนี้ขึ้นอยู่กับการกำหนดค่าอินเวอร์เตอร์ สามารถเพิ่มการรวมพลังงานแสงอาทิตย์ได้เมื่อกำหนดค่าระบบสำหรับอินพุต PV
ประสิทธิภาพของผลิตภัณฑ์ที่ระบุคือความจุที่เหลืออยู่อย่างน้อย 80% หลังจาก 3,000 รอบ อายุการใช้งานแบตเตอรี่จริงขึ้นอยู่กับความลึกของการคายประจุ อุณหภูมิในการทำงาน อัตราการชาร์จ/การคายประจุ และกลยุทธ์การใช้งาน
