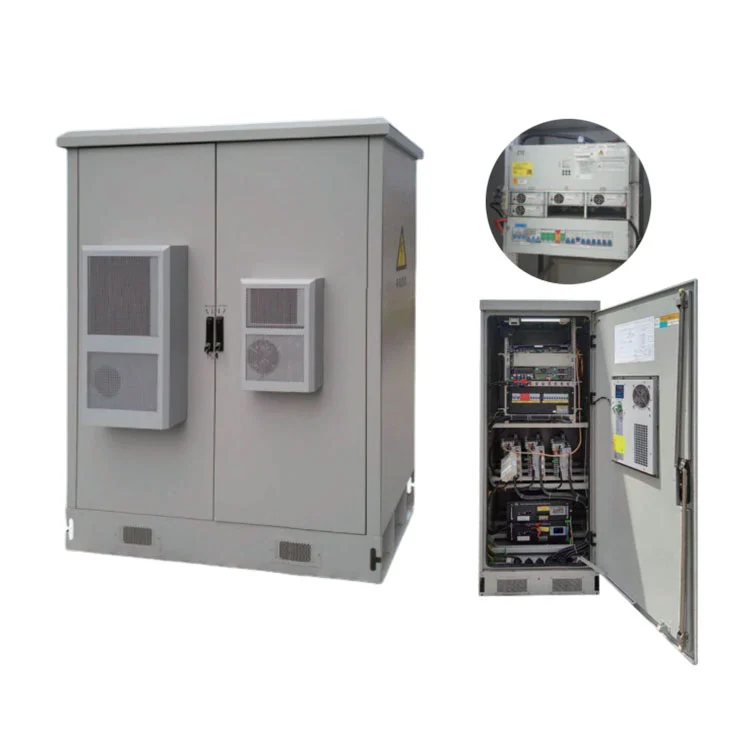

ซีรีส์ HAGOE H5GYแผงจ่ายไฟ DC กลางแจ้ง 5Gผสานรวมการกระจาย AC/DC, การแปลงพลังงาน 48V DC, การจัดการแบตเตอรี่, การตรวจสอบ, การจัดการความร้อน และการป้องกันไฟกระชากในตู้กลางแจ้ง กับการกำหนดค่า 200A และ 300A, การป้องกัน IP55, การสื่อสาร TCP/IP และการตรวจสอบระยะไกลได้รับการออกแบบมาสำหรับสถานีฐาน 5G, FTTx, การสื่อสารข้อมูล และอุปกรณ์การเข้าถึงที่ต้องใช้ไฟ DC ที่เสถียร
A แผงจ่ายไฟ DC กลางแจ้ง 5Gเป็นมากกว่าแผง DC ทั่วไปที่ติดตั้งกลางแจ้ง อุปกรณ์จ่ายไฟโทรคมนาคมจะต้องรักษาเอาต์พุต DC ที่เสถียร ในขณะที่ต้องรับมือกับความผันผวนของอุณหภูมิ ความชื้น ฝุ่น ไฟกระชาก ฟ้าผ่า อายุของแบตเตอรี่ พื้นที่ติดตั้งที่จำกัด และข้อกำหนดในการบำรุงรักษาระยะไกล
ที่ฮาโกเอะ ซีรีส์ H5GYเป็นไปตามสถาปัตยกรรมบูรณาการแบบตู้เดียว โดยผสมผสานการกระจาย AC/DC, กำลังไฟฟ้ากระแสสลับ, การจัดการแบตเตอรี่, การตรวจสอบ, การจัดการความร้อน และฟังก์ชันการป้องกันภายในตู้กลางแจ้งตัวเดียว การกำหนดค่านี้มีจุดมุ่งหมายเพื่อลดความซับซ้อนในการติดตั้งไซต์และสนับสนุนการทำงานอย่างต่อเนื่องของ5G, 4G, FTTxและอุปกรณ์สื่อสารอื่นๆ
ฮาโกเอะ ซีรีส์ H5GY— โซลูชันไฟ DC ภายนอกอาคารแบบรวมสำหรับไซต์โทรคมนาคม 5G/4G
รวมการกระจาย AC/DC, วงจรเรียงกระแส, การจัดการแบตเตอรี่, การตรวจสอบ และการจัดการความร้อนไว้ในตู้ IP55 เดียว
พาวเวอร์ซัพพลาย 48V DC แบบติดเสา ซีรีส์ H5GYได้รับการออกแบบโดยรอบ48V DCสถาปัตยกรรมพลังงานที่ใช้กันทั่วไปในอุปกรณ์โทรคมนาคม ระบบสามารถบูรณาการซีรีส์ H48Sแหล่งจ่ายไฟ DC48V แบบฝัง, โมดูลการตรวจสอบ, โมดูลวงจรเรียงกระแส, การจ่ายไฟ AC/DC และระบบแบตเตอรี่ตามการกำหนดค่าที่ต้องการ
สำหรับผู้รับเหมาโทรคมนาคมและผู้วางระบบ หมายความว่าสามารถกำหนดค่าตู้จ่ายไฟให้เหมาะกับโปรไฟล์โหลดจริง แทนที่จะบังคับให้ทุกโครงการมีการกำหนดค่าคงที่
ใช้ช่องอุปกรณ์และช่องใส่แบตเตอรี่เทคโนโลยีการแยกท่ออากาศเพื่อแยกสภาพแวดล้อมการทำงานของอุปกรณ์อิเล็กทรอนิกส์กำลังและแบตเตอรี่ ซึ่งจะช่วยลดอิทธิพลของความร้อนที่เกิดจากส่วนจ่ายไฟบนช่องใส่แบตเตอรี่
ระบบยังสามารถกำหนดค่าด้วยฟังก์ชันการตรวจสอบสภาพแวดล้อมและการควบคุมอุณหภูมิ สำหรับโครงการที่สัมผัสกับอุณหภูมิแวดล้อมสูงหรือการเปลี่ยนแปลงอุณหภูมิกลางวัน/กลางคืนอย่างมีนัยสำคัญ การจัดการระบายความร้อนกลายเป็นส่วนสำคัญของความน่าเชื่อถือของแบตเตอรี่และระบบ
สถาปัตยกรรมการตรวจสอบแบบรวมรองรับฟังก์ชันต่างๆ เช่นการคำนวณความจุของแบตเตอรี่ การชดเชยอุณหภูมิ การทดสอบแบตเตอรี่ออนไลน์ การควบคุมแรงดันไฟฟ้าอัตโนมัติ และการจำกัดกระแส.
ฟังก์ชันเหล่านี้ช่วยให้ผู้ปฏิบัติงานตรวจสอบสภาพการทำงานของระบบ DC และแบตเตอรี่ แทนที่จะอาศัยเพียงการตรวจสอบในพื้นที่เท่านั้น พารามิเตอร์ที่เกี่ยวข้องกับแบตเตอรี่สามารถรวมเข้ากับระบบการตรวจสอบโดยรวมตามการกำหนดค่าที่เลือก
ระบบจัดให้มีฟังก์ชั่นประหยัดพลังงานการนอนหลับสำหรับไซต์การสื่อสารที่สภาวะโหลดเปลี่ยนแปลงตามเวลา วัตถุประสงค์คือเพื่อลดการใช้พลังงานที่ไม่จำเป็นในขณะที่ยังคงรักษาแหล่งจ่ายไฟที่จำเป็นสำหรับอุปกรณ์สื่อสาร
สิ่งนี้มีความเกี่ยวข้องโดยเฉพาะอย่างยิ่งสำหรับไซต์โทรคมนาคมแบบกระจายซึ่งมีตู้จำนวนมากทำงานอย่างต่อเนื่องและการใช้พลังงานสะสมในสถานที่ต่างๆ จำนวนมาก
| รายการ | พารามิเตอร์ทางเทคนิค | จำเป็น / ไม่จำเป็น |
|---|---|---|
| แรงดันไฟฟ้าอินพุตที่กำหนด | ไฟฟ้ากระแสสลับ 380 โวลต์ ±20% | — |
| จัดอันดับความถี่ | 50 เฮิรตซ์ ±10% | — |
| แรงดันขาออกที่กำหนด | กระแสตรง 110 โวลต์ / กระแสตรง 220 โวลต์ | — |
| ช่วงแรงดันไฟฟ้าขาออก | กระแสตรง 90–130 โวลต์ / กระแสตรง 180–260 โวลต์ | — |
| โมดูลการชาร์จ | HG-T, HG-Z, HG-F | ที่จำเป็น |
| โมดูลการชาร์จปัจจุบัน | 10 ก, 20 ก, 30 ก / 5 ก, 10 ก, 20 ก, 30 ก | ที่จำเป็น |
| โมดูลตรวจสอบแบตเตอรี่ | HG-X: สูงสุด 4 โมดูล (≤4) | ที่จำเป็น |
| โมดูลฉนวนแยกสาขา | HG-I: สูงสุด 16 โมดูล (≤16) | ไม่จำเป็น |
| โมดูลอินเวอร์เตอร์ | HG-N1K(1K, 2K, 3K, 5K) | ไม่จำเป็น |
| การสลับโมดูลค่า | HG-K: สูงสุด 16 โมดูล (≤16) | ไม่จำเป็น |
| ขนาดตัวตู้ | 800 × 600 × 2260 มม(หรือ 2360 มม.) | ที่ไม่ได้มาตรฐานและปรับแต่งได้ |
| โมดูลตรวจสอบแบตเตอรี่ | มากถึง 32 โมดูล (≤32) | ไม่จำเป็น |
การกำหนดค่าสามารถรวมโมดูลการตรวจสอบ โมดูลวงจรเรียงกระแส การกระจาย AC/DC หน้าสัมผัสแบบแห้ง และโครงสร้างชั้นวางตามความต้องการของโครงการ
ส่วนการจำหน่ายสามารถรองรับได้ถึงตำแหน่งการติดตั้งเบรกเกอร์วงจร AC/DC 24Pโดยมีการจัดสรร AC และ DC เฉพาะ ขึ้นอยู่กับการกำหนดค่าตู้ที่เลือก
สถาปัตยกรรมการตรวจสอบและควบคุมสามารถรองรับได้6 อินพุตและ 6 เอาต์พุตพร้อมการกำหนดที่ปรับแต่งได้ พร้อมด้วยการวัดกำลังไฟฟ้ากระแสสลับ การตรวจจับการใช้พลังงานของผู้ใช้หลายราย การควบคุมการปิดเครื่องหลายระดับ และทีพีซี/ไอพีการสื่อสาร.
หมายเหตุทางวิศวกรรม:ปริมาณวงจรเรียงกระแสขั้นสุดท้าย ความจุของแบตเตอรี่ การกำหนดค่าอินพุต/เอาต์พุต และการจัดเรียงเบรกเกอร์ควรได้รับการยืนยันโดยเทียบกับการคำนวณโหลดของโครงการ ข้อกำหนดเวลาสำรอง และการกำหนดค่าอุปกรณ์โทรคมนาคมก่อนใบเสนอราคา
ก่อนที่จะเลือกกแผงจ่ายไฟ DC กลางแจ้ง 5Gทีมจัดซื้อและวิศวกรควรยืนยันพารามิเตอร์ห้าประการ:
ความสามารถในการรับน้ำหนัก:พิจารณาโหลด DC ต่อเนื่องทั้งหมดและการขยายตัวในอนาคตที่คาดไว้ ก่อนที่จะเลือกการกำหนดค่า 200A หรือ 300A
ข้อกำหนดการสำรองข้อมูล:ความจุของแบตเตอรี่ควรคำนวณจากเวลาสำรองที่ต้องการ ปริมาณโหลดจริง และสภาวะการทำงานในพื้นที่ แทนที่จะเลือกตามความจุของตู้เท่านั้น
ข้อตกลงการจัดจำหน่าย:ตรวจสอบตำแหน่งเซอร์กิตเบรกเกอร์ AC/DC ที่ต้องการ จำนวนอินพุตและเอาต์พุต และกลุ่มโหลดหลายกลุ่มจำเป็นต้องปิดระบบตามขั้นตอนหรือไม่
โปรโตคอลการสื่อสาร:ยืนยันว่าต้องใช้แพลตฟอร์มการจัดการไซต์หรือไม่ทีพีซี/ไอพี, RS485, RS232หรืออินเทอร์เฟซสัญญาณเตือนหน้าสัมผัสแห้ง
สภาพแวดล้อม:ควรพิจารณาถึงอุณหภูมิแวดล้อม ความชื้น แสงอาทิตย์ ตำแหน่งการติดตั้ง และสภาวะการบำรุงรักษาเมื่อเลือกการกำหนดค่าการจัดการความร้อนของตู้
วิธีการเลือกตามโครงการนี้ช่วยหลีกเลี่ยงทั้งระบบที่มีขนาดเล็กและความจุของอุปกรณ์ที่ไม่จำเป็น
สำหรับระบบ DC แบบติดผนังมาตรฐานหรือขนาดกะทัดรัด HAGOE จัดเตรียมเอกสารการติดตั้งเป็นภาษาอังกฤษและคำแนะนำด้านเทคนิคจากระยะไกล
สำหรับแผง DC ขนาดกลางและตู้ไฟฟ้าที่สมบูรณ์ วิศวกรสามารถให้การสนับสนุนการติดตั้งและทดสอบการใช้งานตามการเตรียมการของโครงการ สำหรับสถานีย่อยขนาดใหญ่ โครงการไฟฟ้าโซลาร์เซลล์ หรือ EPC HAGOE สามารถจัดเตรียมแผนการติดตั้งและการทดสอบการใช้งานโดยเฉพาะ และประสานงานการทดสอบการใช้งานอุปกรณ์กับกำหนดการก่อสร้างโดยรวม
การสนับสนุนการติดตั้งประกอบด้วยการฝึกอบรมการปฏิบัติงาน คำแนะนำในการทดสอบการใช้งาน และการแก้ไขปัญหาระยะไกลช่วยให้ทีมบำรุงรักษาของลูกค้าคุ้นเคยกับการทำงานตามปกติ
ที่ตู้จ่ายไฟโทรคมนาคมกลางแจ้งซีรีส์ H5GY / IOPUสามารถใช้เป็นแพลตฟอร์มจ่ายไฟ DC ภายนอกสำหรับไซต์การสื่อสารเคลื่อนที่ที่อุปกรณ์ต้องการความเสถียร48V DCพลังงานสำรองและแบตเตอรี่
สำหรับโหนดการเข้าถึงไฟเบอร์และการสื่อสารแบบกระจาย การออกแบบตู้แบบรวมสามารถรวมการแปลงพลังงาน การสำรองแบตเตอรี่ การตรวจสอบ และการกระจายภายในการติดตั้งกลางแจ้งขนาดกะทัดรัด
ระบบสามารถรองรับอุปกรณ์สื่อสารและเข้าถึงที่ต้องการการรวมศูนย์48V DCแหล่งพลังงานพร้อมอินเทอร์เฟซการตรวจสอบระยะไกลและการเตือน
IP55การป้องกัน การตรวจสอบสภาพแวดล้อม การจัดการแบตเตอรี่ และตัวเลือกป้องกันการโจรกรรม ทำให้ระบบเหมาะสำหรับไซต์ที่จำกัดการตรวจสอบด้วยตนเองเป็นประจำ
สำหรับไซต์ 3G/4G ที่มีอยู่ที่กำลังอัปเกรดเป็น 5G ระบบสามารถกำหนดค่าได้ตามความต้องการโหลดใหม่ การจัดการการจัดจำหน่าย และข้อกำหนดการสำรองแบตเตอรี่
HAGOE ดำเนินธุรกิจด้านการผลิตอุปกรณ์ไฟฟ้าตั้งแต่นั้นเป็นต้นมา2008โดยครอบคลุมผลิตภัณฑ์ตั้งแต่ระบบไฟฟ้ากระแสตรงและ UPS/EPS ไปจนถึงการจ่ายพลังงาน การควบคุมอัตโนมัติ และอุปกรณ์ไฟฟ้าพลังงานใหม่ ช่วยให้โครงการโทรคมนาคมสามารถประสานงานกับระบบไฟฟ้าที่เกี่ยวข้องผ่านทีมวิศวกรทีมเดียว
บริษัทดำเนินธุรกิจฐานการผลิตของตนเองและบูรณาการบริการด้านการวิจัยและพัฒนา วิศวกรรม การผลิต การทดสอบ และการส่งออก. สามารถจัดหาผลิตภัณฑ์มาตรฐานควบคู่ไปกับขนาดตู้ที่ปรับแต่งได้ การเตรียมการจัดจำหน่าย อินเทอร์เฟซการสื่อสาร และการกำหนดค่าการตรวจสอบ
ฮาโกเอะได้รับแล้วสิทธิบัตรระดับชาติมากกว่า 34 รายการและรักษาการรับรองและระบบการจัดการรวมถึงISO9001, ISO14001, ISO45001, CCC, CE, CB และ RoHSตามขอบเขตผลิตภัณฑ์และการรับรองที่เกี่ยวข้อง
สำหรับการจัดซื้อระหว่างประเทศ เอกสารทางเทคนิคอาจรวมถึงคู่มือผลิตภัณฑ์ แบบไฟฟ้า รายงานการตรวจสอบ เอกสารรับรอง รายการบรรจุภัณฑ์ และคำแนะนำในการติดตั้ง
สำหรับผู้รับเหมา EPC โทรคมนาคม ผู้จัดจำหน่าย และผู้วางระบบ HAGOE มอบการเลือกทางเทคนิค การออกแบบโซลูชันที่ปรับแต่งได้ การสนับสนุนการเสนอราคา การติดตามการผลิต เอกสารการตรวจสอบ การประสานงานด้านลอจิสติกส์ และการสนับสนุนการทดสอบการใช้งานระยะไกล
สำหรับการเลือกมาตรฐานและแผนการจ่ายพลังงานขั้นพื้นฐาน ทีมวิศวกรสามารถจัดเตรียมการกำหนดค่าเบื้องต้นและใบเสนอราคาภายในได้1 วันทำการ. โครงการที่กำหนดเองที่ซับซ้อนมากขึ้นจะได้รับการประเมินตามขอบเขตทางเทคนิค
HAGOE Electric Technology Co., Ltd.ก่อตั้งขึ้นใน2008ในเมืองเหวินโจว เจ้อเจียง ประเทศจีน ด้วยความสามารถด้านการผลิตและวิศวกรรมที่ครอบคลุมการจ่ายพลังงาน อิเล็กทรอนิกส์กำลัง พลังงานใหม่ และระบบพลังงานอัจฉริยะ
สำหรับระบบไฟฟ้าโทรคมนาคมกลางแจ้ง การผลิตประกอบด้วยการผลิตตู้ การประกอบไฟฟ้า การรวมระบบตรวจสอบ การทดสอบระบบ และการตรวจสอบขั้นสุดท้าย มีฐานการผลิตพร้อมเครื่องตัดเลเซอร์ TRUMPF, เครื่องดัด CNC AMADA, อุปกรณ์เจาะป้อมปืนอัตโนมัติ, สายการผลิต SMT และระบบทดสอบอายุอัจฉริยะ พร้อมด้วยอุปกรณ์สำหรับ EMC, การป้องกัน IP และการทดสอบด้านสิ่งแวดล้อม
บริษัทดำเนินธุรกิจภายใต้ISO9001, ISO14001 และ ISO45001ระบบการจัดการและพัฒนาผลิตภัณฑ์ตามข้อกำหนด GB และ IEC ที่บังคับใช้ สามารถจัดทำรายงานการตรวจสอบเฉพาะโครงการ ใบรับรอง และเอกสารทางเทคนิคได้ตามความต้องการของลูกค้า
ที่ระบบไฟฟ้ากระแสตรงรวมกลางแจ้ง H5GY ซีรี่ส์สามารถนำไปปรับใช้กับผู้ให้บริการโทรคมนาคม ผู้รับเหมา EPC ผู้จัดจำหน่าย และผู้วางระบบที่ต้องการการกำหนดค่าเฉพาะโครงการ
การปรับแต่งสามารถครอบคลุมได้โครงสร้างตู้ ลักษณะ โลโก้ บรรจุภัณฑ์ การจัดการการกระจาย ส่วนต่อประสานการตรวจสอบ การกำหนดค่าการสื่อสาร และส่วนประกอบทางไฟฟ้าที่เลือก. HAGOE ยังให้บริการ OEM/ODM แก่ลูกค้าต่างประเทศ และสามารถประสานงานเอกสารทางเทคนิคที่กำหนดเองกับอุปกรณ์ที่ให้มา
ใช่. ที่ซีรีส์ H5GYแผงจ่ายไฟ DC กลางแจ้ง 5G ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานด้านพลังงานการสื่อสารกลางแจ้งรวมถึง5G, 4G, FTTxการสื่อสารข้อมูลและอุปกรณ์การเข้าถึง ที่48V DCสถาปัตยกรรม การรวมแบตเตอรี่ การตรวจสอบ และการป้องกันตู้กลางแจ้ง ทำให้เหมาะสำหรับโครงสร้างพื้นฐานด้านพลังงานของไซต์โทรคมนาคม
ข้อมูลการกำหนดค่า H5GY/H48S ที่ให้มาประกอบด้วย200A และ 300Aการกำหนดค่าระบบ ควรเลือกความจุสุดท้ายตามโหลด DC จริง ข้อกำหนดในการขยาย และการออกแบบแบตเตอรี่สำรอง
สถาปัตยกรรมของระบบรองรับช่องใส่แบตเตอรี่และฟังก์ชันการจัดการแบตเตอรี่ ควรยืนยันประเภท ความจุ และปริมาณของแบตเตอรี่ตามจริงตามเวลาสำรองที่ต้องการและการคำนวณภาระงานของโครงการ
ใช่. ขึ้นอยู่กับการกำหนดค่าที่เลือก รวมถึงอินเทอร์เฟซการสื่อสารทีพีซี/ไอพี, RS485, RS232และหน้าสัมผัสแบบแห้ง สามารถกำหนดค่าฟังก์ชันการตรวจสอบสำหรับแพลตฟอร์มการจัดการระยะไกลของโปรเจ็กต์ได้
ใช่. รองรับการกำหนดค่าผลิตภัณฑ์AC, DC และสัญญาณป้องกันฟ้าผ่าโดยมีการป้องกันไฟกระชาก B+C ตามการกำหนดค่าของโครงการ
ใช่. ฮาโกเอะจัดให้OEM/ODMและการปรับแต่งทางวิศวกรรมครอบคลุมถึงโครงสร้างตู้ การกำหนดค่าทางไฟฟ้า อินเทอร์เฟซการตรวจสอบ การสร้างแบรนด์ บรรจุภัณฑ์ และเอกสารทางเทคนิคที่เกี่ยวข้อง
การกำหนดค่าที่ให้มาระบุIP55การป้องกันสำหรับตู้กลางแจ้ง
ใช่. HAGOE มีคู่มือการติดตั้งเป็นภาษาอังกฤษ คำแนะนำทางเทคนิคระยะไกล และการสนับสนุนในการทดสอบการใช้งาน นอกจากนี้ยังสามารถจัดให้มีการสนับสนุนนอกสถานที่สำหรับโครงการขนาดใหญ่หรือซับซ้อนมากขึ้นตามขอบเขตของโครงการ
HAGOE สามารถจัดเตรียมคู่มือผลิตภัณฑ์ แบบไฟฟ้า รายงานการตรวจสอบ เอกสารรับรอง รายการบรรจุภัณฑ์ และเอกสารทางเทคนิคอื่นๆ ที่จำเป็นสำหรับการส่งมอบโครงการ ทั้งนี้ขึ้นอยู่กับคำสั่งซื้อและข้อกำหนดของโครงการ
ใช่. HAGOE ไม่ได้กำหนดขั้นต่ำบังคับสากลหนึ่งหน่วยสามารถสั่งซื้อผลิตภัณฑ์มาตรฐานได้ ในขณะที่โครงการที่ปรับแต่งเองจะได้รับการประเมินตามการกำหนดค่าที่ต้องการ
ฮาโกเอะเป็นผู้ผลิตซึ่งตั้งอยู่ในเมืองเวินโจว เจ้อเจียง ประเทศจีน ก่อตั้งเมื่อปี2008. บริษัทบูรณาการการวิจัยและพัฒนา การผลิต การทดสอบ การขาย และการส่งออก และดำเนินการสิ่งอำนวยความสะดวกการผลิตของตนเอง
สำหรับสินค้าในสต็อกมาตรฐานสามารถจัดส่งสินค้าได้อย่างรวดเร็ว3 วันทำการหลังจากชำระเงินแล้ว ขึ้นอยู่กับความพร้อมในสต๊อก โดยทั่วไปแล้ว จำเป็นต้องมีคำสั่งซื้อชุดมาตรฐาน7-10 วันทำการในขณะที่คำสั่งซื้อที่กำหนดเองมักต้องการ15–30 วันทำการขึ้นอยู่กับการกำหนดค่าและความซับซ้อนของโปรเจ็กต์
