HAGOE GZDW แผงจ่ายไฟ DCให้พลังงาน DC เสริมที่เชื่อถือได้สำหรับสถานีไฟฟ้าย่อย โรงไฟฟ้า และระบบอุตสาหกรรม ด้วยเอาต์พุต 110V/220V การชาร์จแบบโมดูลาร์ และการตรวจสอบอัจฉริยะ
HAGOE GZDW แผงจ่ายไฟ DCคือระบบไฟฟ้าเสริม DC แบบบูรณาการที่ออกแบบมาสำหรับสถานีไฟฟ้าย่อย โรงไฟฟ้า โรงงานอุตสาหกรรม และโครงสร้างพื้นฐานทางไฟฟ้าที่สำคัญ พัฒนาโดยHAGOE Electric Technology Co., Ltd.ซึ่งเป็นผู้ผลิตอุปกรณ์จ่ายไฟที่ก่อตั้งขึ้นใน2008, ที่ซีรี่ส์ GZDWรวมการแปลง AC/DC การจัดการการชาร์จแบตเตอรี่ การกระจาย DC การตรวจสอบฉนวน และการควบคุมดูแลระบบอัจฉริยะไว้ในตู้เดียว
ต่างจากตู้ชาร์จ DC ธรรมดาตรงที่ระบบ GZDWได้รับการออกแบบให้เป็นโซลูชันกำลังไฟฟ้ากระแสตรงที่สมบูรณ์ โดยให้ไฟ DC ที่เสถียรสำหรับการป้องกันรีเลย์ การทำงานของสวิตช์เกียร์ อุปกรณ์อัตโนมัติ ระบบสื่อสาร และวงจรทุติยภูมิอื่นๆ ที่ต้องการความพร้อมใช้งานของพลังงานอย่างต่อเนื่อง
ระบบรองรับการกำหนดค่าแบตเตอรี่หลายแบบ ได้แก่:
แผงจ่ายไฟ DC ตะกั่วกรด GZDW
แผงจ่ายไฟลิเธียม DC GZDW
แผงจ่ายไฟ DC GZDW Ni-Cd
นอกจากนี้ยังสามารถกำหนดค่าได้เช่นตู้ชาร์จ 48V DC, ตู้ชาร์จ 110V DCและตู้ชาร์จ 220V DCตามความต้องการแรงดันไฟฟ้าของการใช้งานที่แตกต่างกัน
ด้วยหน่วยชาร์จแบบโมดูลาร์ การตรวจสอบอัจฉริยะ และตัวเลือกการสื่อสารที่หลากหลายซีรี่ส์ GZDWมอบแพลตฟอร์มพลังงาน DC ที่ยืดหยุ่นสำหรับโครงการ EPC ในประเทศและต่างประเทศ
ในสถานีไฟฟ้าย่อยและระบบไฟฟ้าอุตสาหกรรมสมัยใหม่ ความน่าเชื่อถือของไฟ DC ส่งผลโดยตรงต่อการทำงานของรีเลย์ป้องกัน เบรกเกอร์ และอุปกรณ์อัตโนมัติ
ที่แผงจ่ายไฟ DC GZDWรวมส่วนการทำงานดังต่อไปนี้:
อินพุต AC และการแก้ไข
ระบบจะแปลงAC380Vกำลังไฟฟ้าเข้าในเอาต์พุต DC ที่เสถียรผ่านโมดูลการชาร์จที่มีประสิทธิภาพสูง โมดูลการชาร์จหลายโมดูลสามารถทำงานคู่ขนานได้เพื่อปรับปรุงความซ้ำซ้อนและความยืดหยุ่นในการบำรุงรักษา
การชาร์จและการจัดการแบตเตอรี่
ระบบรองรับการชาร์จแบบลอยตัว การชาร์จที่เท่ากัน และฟังก์ชั่นการจัดการแบตเตอรี่ สามารถเลือกประเภทแบตเตอรี่ที่แตกต่างกันได้ตามความต้องการของโครงการ รวมถึงแบตเตอรี่ตะกั่วกรด ลิเธียม และ Ni-Cd
การกระจายกระแสตรง
เอาต์พุต DC ถูกกระจายผ่านวงจรป้อนอิสระพร้อมฟังก์ชันการป้องกันและการตรวจสอบ ซึ่งให้พลังงานที่เชื่อถือได้สำหรับอุปกรณ์รอง
การควบคุมดูแลระบบ
หน่วยตรวจสอบอัจฉริยะจะบันทึกสภาพการทำงาน การแจ้งเตือน และเหตุการณ์ในอดีตอย่างต่อเนื่อง ช่วยให้ผู้ปฏิบัติงานระบุสถานะของระบบและข้อกำหนดในการบำรุงรักษา
ที่HG-E5(7 นิ้ว) และHG-E6ระบบตรวจสอบ (10.4 นิ้ว) แสดงถึงวิวัฒนาการของ HAGOE จากระบบ DC แบบใช้คีย์แบบดั้งเดิม ไปจนถึงแพลตฟอร์มระบบควบคุมแบบสัมผัสอัจฉริยะทางอุตสาหกรรม
ระบบตรวจสอบรองรับสถาปัตยกรรมระบบ DC ที่แตกต่างกัน:
แบตเตอรี่เดี่ยวพร้อมเครื่องชาร์จเดี่ยว, แบตเตอรี่เดี่ยวพร้อมเครื่องชาร์จคู่, แบตเตอรี่คู่พร้อมเครื่องชาร์จเดี่ยว, แบตเตอรี่คู่พร้อมเครื่องชาร์จคู่
หน้าจอสัมผัสสีระดับอุตสาหกรรมให้อินเทอร์เฟซที่ชัดเจนยิ่งขึ้นสำหรับการทำงาน การตั้งค่าพารามิเตอร์ และการวิเคราะห์ข้อผิดพลาด
ฟังก์ชั่นการตรวจสอบหลัก ได้แก่ :
การตรวจสอบโมดูลการชาร์จ การตรวจสอบแบตเตอรี่ การตรวจสอบฉนวนแยก การตรวจสอบสถานะสวิตช์ การบันทึกข้อผิดพลาดในอดีต การจัดการการสื่อสาร
ระบบสามารถจัดเก็บได้บันทึกข้อผิดพลาดและการทำงานในอดีตมากกว่า 500,000 รายการโดยให้การสนับสนุนข้อมูลอันมีค่าสำหรับการวิเคราะห์การบำรุงรักษา
อินเทอร์เฟซการสื่อสารที่ใช้ได้:
RS232
อาร์เอส485
อีเธอร์เน็ต RJ45
โปรโตคอลการสื่อสารเพิ่มเติมได้แก่:
MODBUS
IEC61850
ซีดีที
รองรับข้อกำหนดแหล่งจ่ายไฟ DC ที่แตกต่างกัน
ที่ซีรี่ส์ GZDWสามารถกำหนดค่าด้วยเทคโนโลยีแบตเตอรี่ที่แตกต่างกันได้ตามความต้องการใช้งาน

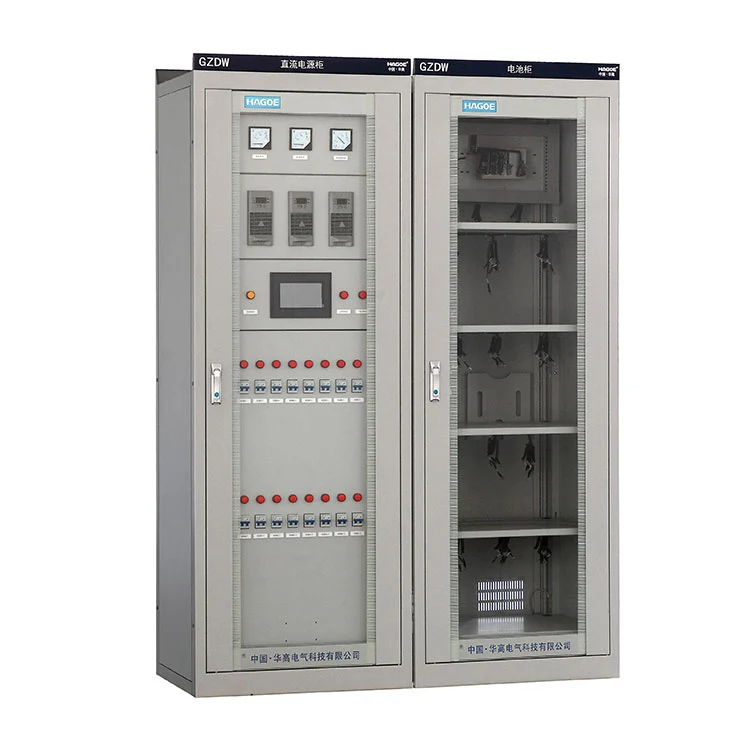

ที่แผงจ่ายไฟ DC ตะกั่วกรด GZDWยังคงเป็นโครงแบบที่ใช้กันอย่างแพร่หลายสำหรับสถานีย่อยทั่วไปและการใช้งานทางอุตสาหกรรม เนื่องจากมีเทคโนโลยีที่สมบูรณ์ สมรรถนะที่เสถียร และความได้เปรียบด้านต้นทุน

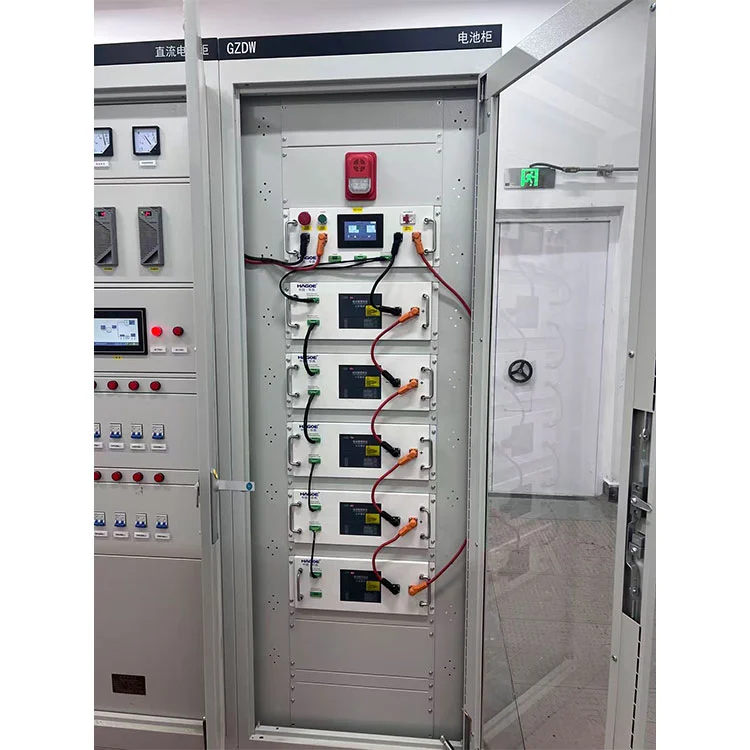

ที่แผงจ่ายไฟลิเธียม DC GZDWเหมาะสำหรับโครงการที่ต้องการความหนาแน่นของพลังงานสูง ลดความต้องการในการบำรุงรักษา และพื้นที่ติดตั้งที่กะทัดรัด
ระบบการจัดการแบตเตอรี่ (บีเอ็มเอส) สามารถพิจารณาบูรณาการได้ตามข้อกำหนดของโครงการ

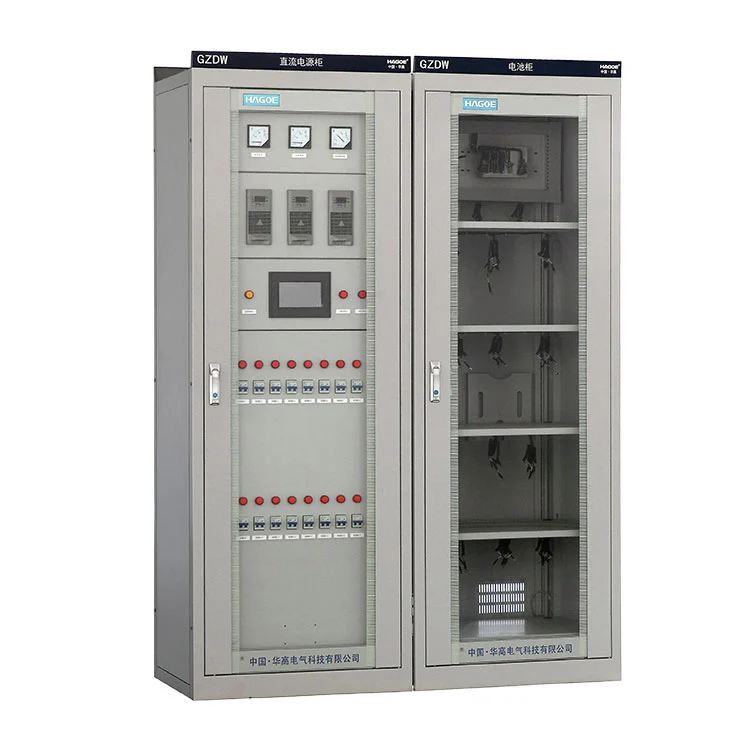

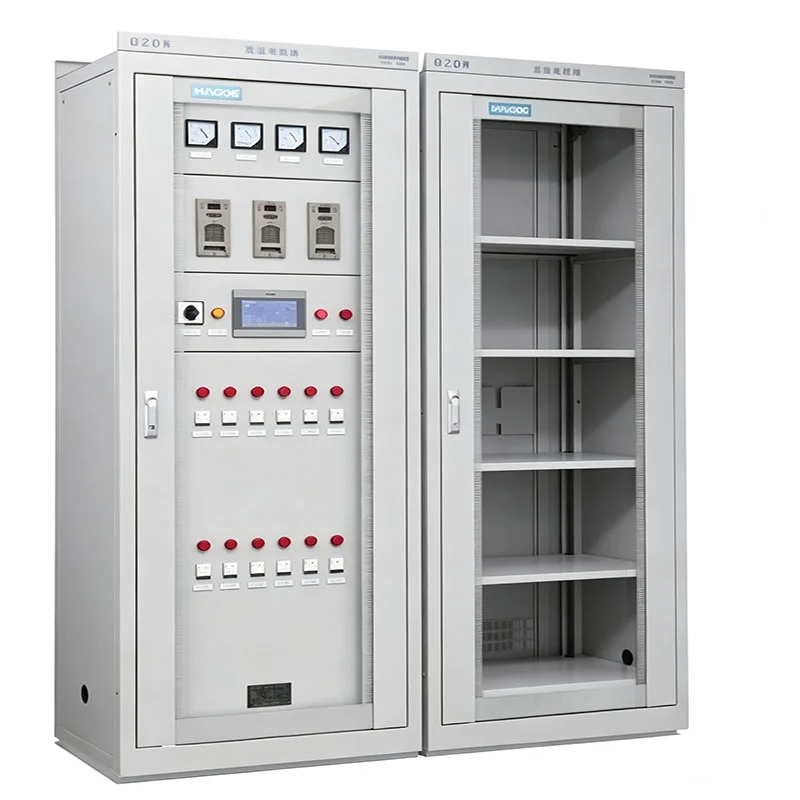

ที่แผงจ่ายไฟ DC GZDW Ni-Cdสามารถนำไปใช้ในสภาพแวดล้อมที่ต้องการซึ่งปัจจัยสำคัญคือความทนทานต่ออุณหภูมิที่กว้างและอายุการใช้งานที่ยาวนาน
HAGOE สามารถแนะนำการกำหนดค่าแบตเตอรี่ที่เหมาะสมโดยพิจารณาจากระดับแรงดันไฟฟ้า สภาพแวดล้อมในการติดตั้ง สภาพการทำงาน และข้อกำหนดในการบำรุงรักษา
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| แรงดันไฟฟ้าอินพุตที่กำหนด | กระแสสลับ 380V ±20% |
| จัดอันดับความถี่ | 50เฮิร์ต ±10% |
| แรงดันขาออกที่กำหนด | กระแสตรง 110V / กระแสตรง 220V |
| ช่วงแรงดันไฟฟ้าขาออก | กระแสตรง 90–130 โวลต์ / กระแสตรง 180–260 โวลต์ |
| โมดูลการชาร์จ | HG-T, HG-Z, HG-F |
| โมดูลการชาร์จปัจจุบัน | 10A, 20A, 30A; 5A, 10A, 20A, 30Aขึ้นอยู่กับโมดูล |
| โมดูลตรวจสอบแบตเตอรี่ | HG-Xมากถึง 4 โมดูล |
| การตรวจสอบฉนวนสาขา | HG-เจมากถึง 16 โมดูล |
| โมดูลอินเวอร์เตอร์ | HG-N1K, 1K / 2K / 3K / 5K |
| การสลับโมดูลค่า | HG-Kมากถึง 16 โมดูล |
| จอแสดงผลการตรวจสอบ | HG-E57 นิ้ว /HG-E610.4 นิ้ว |
| อินเทอร์เฟซการสื่อสาร | RS232 / RS485 / RJ45 |
| โปรโตคอลการสื่อสาร | MODBUS, IEC61850, ซีดีทีไม่จำเป็น |
| บันทึกประวัติศาสตร์ | มากกว่า 500,000บันทึกข้อผิดพลาดและการดำเนินงาน |
| ขนาดตู้ | 800 × 600 × 2260 มม. / 2360 มม |
| การกำหนดค่าคณะรัฐมนตรี | ขนาดที่ไม่ได้มาตรฐานตามคำขอ |
สำหรับการกำหนดค่าเฉพาะโครงการ ควรกำหนดความสามารถในการชาร์จขั้นสุดท้าย ความจุของแบตเตอรี่ จำนวนวงจรตัวป้อน และโมดูลตรวจสอบจากรายการโหลด DC และการออกแบบระบบ แทนที่จะเลือกจากข้อกำหนดเฉพาะของตู้ที่ระบุเพียงอย่างเดียว

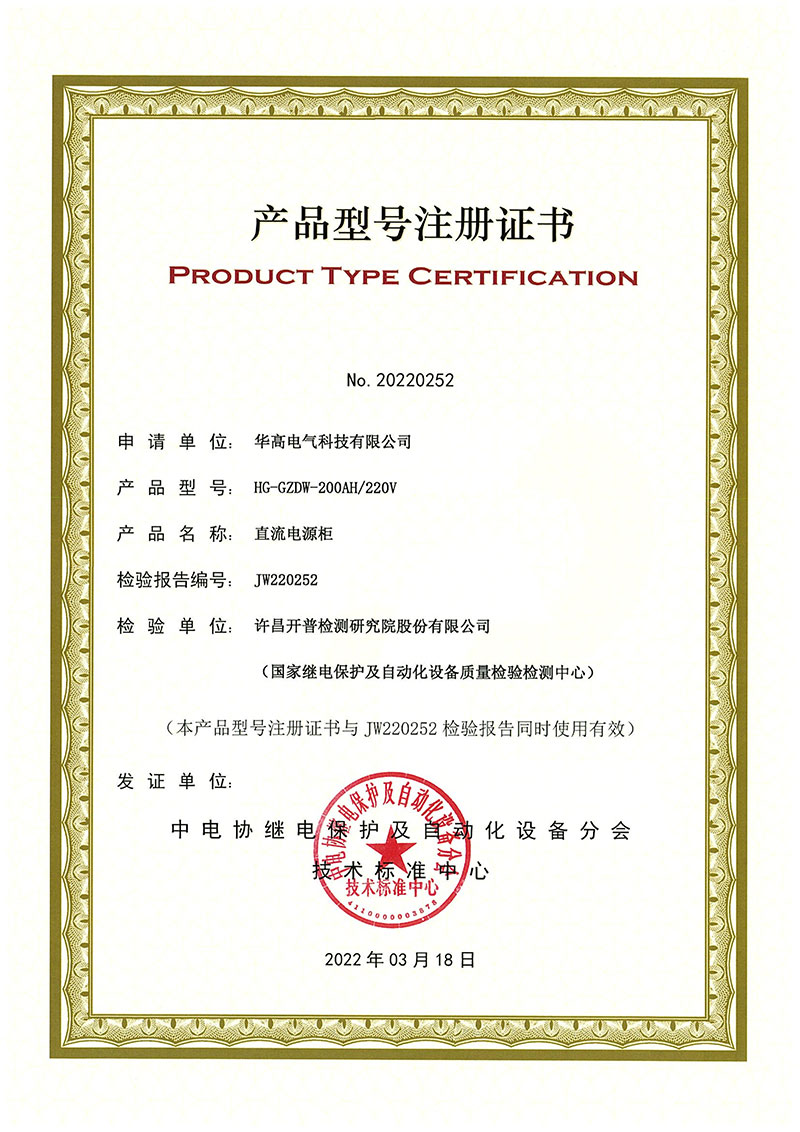

ที่HG-GZDW-200AH/220V แผงจ่ายไฟ DCได้รับการทดสอบประเภทโดยบริษัท สถาบันทดสอบและวิจัย Xuchang Kaipu จำกัดตัวอย่างการทดสอบถูกระบุว่าเป็นAC380V / DC220V / 40Aโดยมีหนึ่งหน่วยส่งไปทดสอบ
โดยทำการทดสอบตั้งแต่9 มีนาคม ถึง 14 มีนาคม 2022ตามรายงานเลขที่เจดับบลิว220252. การทดสอบถูกจัดประเภทเป็นการทดสอบประเภทโดยมีพื้นฐานการทดสอบได้แก่ดล/ที 459-2017,อุปกรณ์จ่ายไฟ DC Power Supply พร้อมด้วยGB/T 17626.18-2016สำหรับการทดสอบภูมิคุ้มกันคลื่นสั่นแบบหน่วง
ตามรายงานสรุปรายการทดสอบตรงตามข้อกำหนดของมาตรฐานการทดสอบที่เกี่ยวข้อง.
| รายการ | ข้อมูลรายงานการทดสอบ |
|---|---|
| ผลิตภัณฑ์ | แผงจ่ายไฟกระแสตรง |
| แบบอย่าง | HG-GZDW-200AH/220V |
| ข้อกำหนดตัวอย่าง | AC380V / DC220V / 40A |
| ปริมาณตัวอย่าง | 1 ยูนิต |
| หมายเลขรายงาน | เจดับบลิว220252 |
| ประเภทการทดสอบ | ประเภทการทดสอบ |
| ระยะเวลาการทดสอบ | 9–14 มีนาคม 2565 |
| มาตรฐานการทดสอบ | ดล/ที 459-2017 |
| พื้นฐานการทดสอบ EMC | GB/T 17626.18-2016 |
| ห้องปฏิบัติการทดสอบ | บริษัท สถาบันทดสอบและวิจัย Xuchang Kaipu จำกัด |
| บทสรุปการทดสอบ | สินค้าที่ทดสอบตรงตามข้อกำหนดที่เกี่ยวข้อง |
รายงานฉบับนี้จัดให้หลักฐานการทดสอบเฉพาะรุ่นสำหรับการกำหนดค่า HG-GZDW-200AH/220V และสามารถอ้างอิงได้ในระหว่างการประเมินทางเทคนิคและการจัดซื้อจัดจ้างโครงการ ควรพิจารณารายงานการทดสอบร่วมกับการกำหนดค่าผลิตภัณฑ์ปัจจุบันและข้อกำหนดทางเทคนิคเฉพาะโครงการ
สรุปรายงานผลการทดสอบ
แผงแหล่งจ่ายไฟ HG-GZDW-200AH/220V DC ผ่านการทดสอบประเภทที่ Xuchang Kaipu Testing and Research Institute Co., Ltd. ในเดือนมีนาคม 2022 สินค้าที่ทดสอบทั้งหมดตรงตามข้อกำหนดของ DL/T 459-2017 และ GB/T 17626.18-2016
รายงานหมายเลข JW220252 มีไว้สำหรับการอ้างอิงทางเทคนิคและเอกสารการจัดซื้อจัดจ้างโครงการ
สร้างขึ้นจากประสบการณ์การผลิตอุปกรณ์ไฟฟ้ากระแสตรงของ HAGOE
HAGOE Electric Technology Co., Ltd.ก่อตั้งขึ้นใน2008ในเมืองเหวินโจว ประเทศจีน โดยมีประสบการณ์ด้านการผลิตครอบคลุมตู้จ่ายไฟ DC ระบบไฟฟ้ารวม AC/DC ระบบ UPS สวิตช์เกียร์ สถานีไฟฟ้าย่อย และส่วนประกอบไฟฟ้าแรงดันต่ำ
สำหรับโครงการ GZDW การผลิตเกี่ยวข้องกับมากกว่าการประกอบตู้ โมดูลการชาร์จ ส่วนประกอบในการตรวจสอบ อุปกรณ์ป้องกัน สายไฟภายใน และส่วนการจ่ายไฟ DC จำเป็นต้องทำงานเป็นระบบประสานงานเดียว
การควบคุมคุณภาพการผลิตครอบคลุมขั้นตอนสำคัญ ได้แก่:

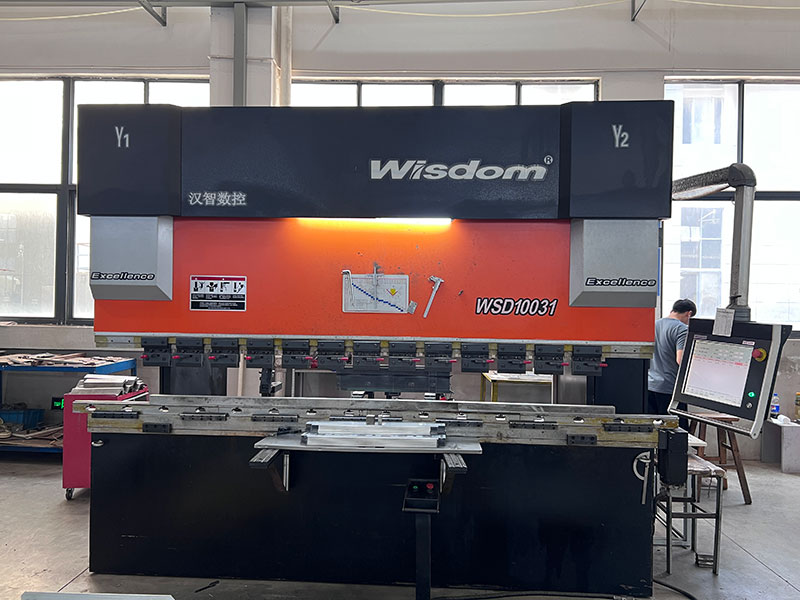

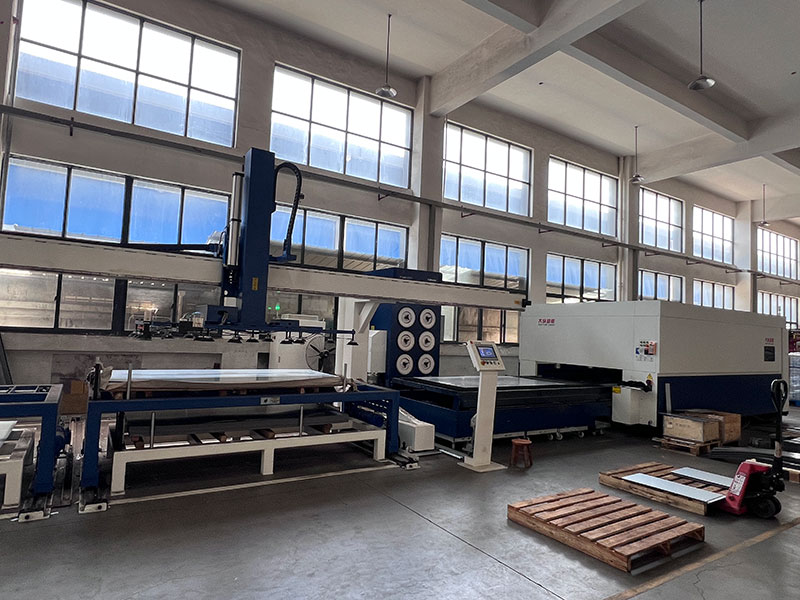

การผลิตและการตกแต่งตู้— การแปรรูปโลหะแผ่น การประกอบตู้ และการปรับสภาพพื้นผิวจะเสร็จสิ้นตามแบบของตู้ที่ได้รับอนุมัติ
ประกอบไฟฟ้า— บัสบาร์ โมดูลการชาร์จ หน่วยตรวจสอบ ส่วนประกอบการป้องกัน และขั้วต่อได้รับการติดตั้งตามการกำหนดค่าทางไฟฟ้าที่ได้รับอนุมัติ
การตรวจสอบสายไฟ— การเดินสายภายใน การบ่งชี้ขั้วต่อ และการต่อวงจรได้รับการตรวจสอบตามแบบที่ได้รับการอนุมัติก่อนการทดสอบ
การตรวจสอบการทำงาน— ฟังก์ชันการชาร์จ อินเทอร์เฟซการตรวจสอบ สัญญาณเตือน อินเทอร์เฟซการสื่อสาร และฟังก์ชันการสลับที่เกี่ยวข้องได้รับการตรวจสอบตามข้อกำหนดของโครงการ
HAGOE ดำเนินงานภายใต้ISO9001:2015, ISO 14001:2015และISO 45001:2018ระบบการจัดการที่ผ่านการรับรอง ขอบเขตการผลิตที่ได้รับการรับรองครอบคลุมถึงตู้จ่ายไฟ DC และอุปกรณ์ไฟฟ้าอื่นๆ ซึ่งเป็นเอกสารพื้นฐานการจัดการคุณภาพสำหรับการผลิตโครงการ
ที่ซีรี่ส์ GZDWมีวัตถุประสงค์หลักสำหรับการใช้งานที่ต้องมีไฟ DC เหลืออยู่สำหรับการป้องกัน การควบคุม และอุปกรณ์เสริม
ระบบสามารถจ่ายกำลังไฟฟ้ากระแสตรงสำหรับการป้องกันรีเลย์ การทำงานของเบรกเกอร์ อุปกรณ์อัตโนมัติ การส่งสัญญาณ และระบบทุติยภูมิอื่นๆ110V และ 220V DCการกำหนดค่าครอบคลุมข้อกำหนดแรงดันไฟฟ้ากระแสตรงของสถานีย่อยทั่วไป
โรงงาน เหมืองแร่ โรงงานโลหะวิทยา โรงงานเคมี และแหล่งอุตสาหกรรมอื่นๆ สามารถใช้ระบบ GZDWเป็นแหล่งจ่ายไฟ DC เฉพาะสำหรับวงจรควบคุมและป้องกัน
โครงการขนส่งทางรถไฟและโครงสร้างพื้นฐานอื่นๆ อาจต้องใช้ไฟ DC แบบรวมศูนย์สำหรับการควบคุม การส่งสัญญาณ และอุปกรณ์ที่เกี่ยวข้องกับการสื่อสาร สถาปัตยกรรมการตรวจสอบแบบแยกส่วนช่วยให้สามารถกำหนดค่าระบบตามความต้องการของโครงการได้
สำหรับการใช้งานที่ใช้ระบบ DC แรงดันต่ำ HAGOE สามารถพัฒนาการกำหนดค่าที่สอดคล้องกัน เช่นตู้ชาร์จ 48V DCขึ้นอยู่กับข้อกำหนดแบตเตอรี่และการชาร์จที่ต้องการ
การกำหนดค่าการใช้งานขั้นสุดท้ายขึ้นอยู่กับโหลด DC ความต้องการความเป็นอิสระของแบตเตอรี่ ความสามารถในการชาร์จ และแผนการป้องกันโครงการ
การเลือกซัพพลายเออร์ GZDW ไม่เพียงแต่เกี่ยวกับการได้รับตู้ที่มีป้ายกำกับแรงดันไฟฟ้าที่ถูกต้องเท่านั้น สำหรับระบบไฟฟ้ากระแสตรงที่ออกแบบทางวิศวกรรม ซัพพลายเออร์จำเป็นต้องเข้าใจความสัมพันธ์ระหว่างเครื่องชาร์จ แบตเตอรี่ การจ่ายไฟฟ้ากระแสตรง การตรวจสอบ และการใช้งานไซต์งาน
HAGOE เป็นผู้ผลิตอุปกรณ์จ่ายไฟและอุปกรณ์ไฟฟ้ามาเกือบสองทศวรรษ โดยมีขอบเขตผลิตภัณฑ์ครอบคลุมระบบไฟฟ้ากระแสตรงและอุปกรณ์ไฟฟ้าที่เกี่ยวข้อง
ที่แพลตฟอร์ม GZDWสามารถกำหนดค่าสำหรับระบบแบตเตอรี่ตะกั่วกรด ลิเธียม หรือ Ni-Cd ตามความต้องการของโครงการ
สามารถระบุโมดูลการชาร์จ ความจุของแบตเตอรี่ วงจรป้อน โมดูลตรวจสอบ อินเทอร์เฟซการสื่อสาร และขนาดตู้ได้ตามการออกแบบทางไฟฟ้าของลูกค้า
ที่HG-E5และHG-E6ระบบตรวจสอบมีอินเทอร์เฟซแบบรวมสำหรับการควบคุมดูแลระบบ บันทึกประวัติ และการสื่อสาร
HAGOE สามารถทำงานจาก SLD ของลูกค้า รายการโหลด และข้อกำหนดทางเทคนิค เพื่อจัดเตรียมการกำหนดค่าและเอกสารที่กำหนดเองสำหรับการจัดซื้อโครงการ
HAGOE ดำเนินงานภายใต้ISO9001, ISO 14001และISO 45001ระบบการจัดการที่ได้รับการรับรอง สนับสนุนการผลิตที่มีการควบคุมและขั้นตอนคุณภาพที่จัดทำเป็นเอกสาร
HAGOE Electric Technology Co., Ltd.
HAGOE ก่อตั้งขึ้นในปี 2008 โดยเป็นผู้ผลิตระบบจ่ายไฟ DC สวิตช์เกียร์แรงดันต่ำ และอุปกรณ์ไฟฟ้าที่เกี่ยวข้องอย่างมืออาชีพ ด้วยระบบการจัดการที่ได้รับการรับรองมาตรฐาน ISO 9001, ISO 14001 และ ISO 45001 HAGOE นำเสนอโซลูชันด้านพลังงานที่เชื่อถือได้สำหรับสถานีไฟฟ้าย่อย สิ่งอำนวยความสะดวกทางอุตสาหกรรม และโครงการโครงสร้างพื้นฐานทั่วโลก
ที่แพลตฟอร์ม GZDWสามารถกำหนดค่าได้สำหรับกรดตะกั่ว ลิเธียม และ Ni-Cdระบบแบตเตอรี่ การเลือกแบตเตอรี่ควรพิจารณาโหลด DC เวลาสำรองที่ต้องการ อุณหภูมิแวดล้อม เงื่อนไขการบำรุงรักษา และข้อกำหนดเฉพาะของโครงการ
ใช่. HAGOE สามารถจัดเตรียมการกำหนดค่าสำหรับข้อกำหนดของระบบ DC ที่แตกต่างกัน ข้อมูลที่ให้มาครอบคลุมโดยเฉพาะDC110V และ DC220V, ในขณะที่ตู้ชาร์จ 48V DCสามารถออกแบบได้ตามข้อกำหนดการชาร์จและแบตเตอรี่ที่ต้องการ
ตู้ชาร์จมุ่งเน้นไปที่การแปลงไฟ AC/DC และการชาร์จแบตเตอรี่เป็นหลัก ที่GZDWเป็นระบบไฟฟ้ากระแสตรงในตัวที่สามารถรวมโมดูลการชาร์จ แบตเตอรี่ การกระจายไฟฟ้ากระแสตรง การตรวจสอบฉนวน การตรวจสอบแบตเตอรี่ สัญญาณเตือน และการสื่อสารของระบบ
ใช่. ความสามารถในการชาร์จ การกำหนดค่าแบตเตอรี่ วงจรป้อน โมดูลตรวจสอบ ฟังก์ชั่นการสื่อสาร และขนาดตู้สามารถกำหนดค่าได้ตามโครงการสแอลดีรายการโหลดและข้อกำหนดทางเทคนิค
ระบบตรวจสอบสามารถตรวจสอบโมดูลการชาร์จ สถานะแบตเตอรี่ ฉนวนแยก สัญญาณสวิตช์ สัญญาณเตือน และบันทึกการปฏิบัติงาน ทั้งนี้ขึ้นอยู่กับการกำหนดค่าที่เลือก อีกทั้งยังสามารถสื่อสารกับระบบภายนอกผ่านทางRS232, RS485 หรือ RJ45อินเทอร์เฟซ
ใช่.MODBUS, IEC61850 และ ซีดีทีมีให้เลือกเป็นตัวเลือกโปรโตคอลการสื่อสาร อินเทอร์เฟซและโปรโตคอลจริงควรได้รับการยืนยันตาม SCADA ของลูกค้าหรือข้อกำหนดของระบบอัตโนมัติ
ความสามารถในการชาร์จควรพิจารณาจากโหลด DC ความจุของแบตเตอรี่ เวลาในการชาร์จ และความซ้ำซ้อนของระบบ HAGOE สามารถแนะนำปริมาณโมดูลการชาร์จและพิกัดกระแสไฟที่เหมาะสมได้ หลังจากตรวจสอบข้อมูลโหลด DC ของโครงการแล้ว
สำหรับใบเสนอราคาทางวิศวกรรม ข้อมูลที่เป็นประโยชน์ที่สุดได้แก่แรงดันไฟฟ้าของระบบ DC, รายการโหลด, ประเภทและความจุของแบตเตอรี่, เวลาสำรองที่ต้องการ, จำนวนตัวป้อน DC, ข้อกำหนดในการตรวจสอบ และโปรโตคอลการสื่อสาร. หนึ่งสแอลดีหรือข้อกำหนดทางเทคนิคจะดีกว่าหากมี
