แผงจ่ายไฟ DC GZDW สามารถปรับปรุงความน่าเชื่อถือในระบบไฟฟ้าสมัยใหม่ได้อย่างไร

ฮาโกเอะนำเสนอโซลูชันไฟฟ้ากระแสตรงเชิงวิศวกรรมสำหรับสถานีไฟฟ้าย่อย โรงไฟฟ้า โรงงานอุตสาหกรรม และโครงสร้างพื้นฐานทางไฟฟ้าที่สำคัญอื่นๆ ที่แผงจ่ายไฟ DC GZDWผสานรวมการแปลง AC/DC การชาร์จแบตเตอรี่ การกระจาย DC การตรวจสอบฉนวน และการควบคุมดูแลอัจฉริยะ เพื่อจ่ายไฟ DC เสริมที่เสถียรสำหรับการป้องกัน การควบคุม ระบบอัตโนมัติ และระบบการสื่อสาร

สรุปบทความ:ระบบไฟฟ้าเสริม DC ที่เชื่อถือได้ถือเป็นสิ่งสำคัญในทุกที่ที่รีเลย์ป้องกัน เซอร์กิตเบรกเกอร์ อุปกรณ์อัตโนมัติ และอุปกรณ์สื่อสารต้องยังคงทำงานอยู่ บทความนี้จะอธิบายวิธีการทำงานของระบบ GZDW คุณลักษณะทางเทคนิคหลัก ตัวเลือกแบตเตอรี่ ฟังก์ชันการตรวจสอบอัจฉริยะ สถานการณ์การใช้งาน และปัจจัยสำคัญที่ต้องพิจารณาเมื่อเลือกการกำหนดค่าเฉพาะโครงการ

สารบัญ

1. แผงจ่ายไฟ DC GZDW คืออะไร?
2. ระบบทำงานอย่างไร?
3. พารามิเตอร์ทางเทคนิคที่สำคัญ
4. ตัวเลือกแบตเตอรี่ส่งผลต่อการออกแบบระบบอย่างไร
5. เหตุใดการตรวจสอบอัจฉริยะจึงมีความสำคัญ
6. ใช้ระบบที่ไหน?
7. ผู้ซื้อควรพิจารณาอะไรก่อนเลือก?
8. การผลิต การทดสอบ และการประกันคุณภาพ
9. คำถามที่พบบ่อย
10. บทสรุป

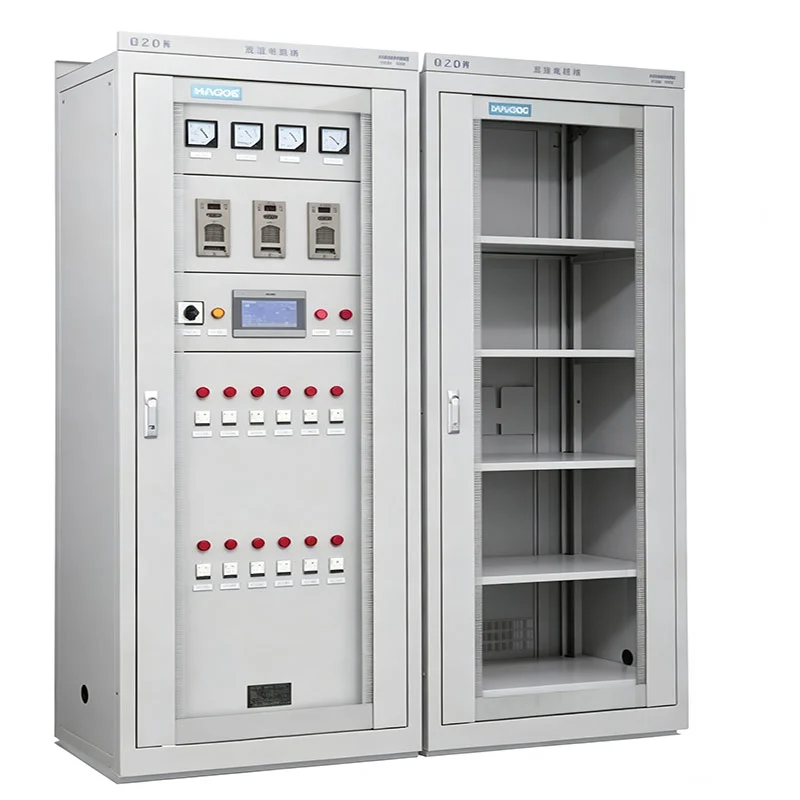

แผงจ่ายไฟ DC GZDW คืออะไร?

ระบบ GZDW เป็นโซลูชันกำลังไฟฟ้ากระแสตรงแบบบูรณาการที่ออกแบบมาเพื่อรักษาแหล่งจ่ายกระแสตรงที่เชื่อถือได้สำหรับอุปกรณ์ไฟฟ้าที่สำคัญ แทนที่จะทำหน้าที่เป็นเครื่องชาร์จแบตเตอรี่เพียงอย่างเดียว สามารถรวมการแก้ไข การจัดการการชาร์จ การตรวจสอบแบตเตอรี่ การกระจาย DC การควบคุมฉนวน สัญญาณเตือน การสื่อสาร และการตรวจสอบระบบภายในตู้ที่มีการประสานงานกันเพียงตู้เดียว

ในสถานีไฟฟ้าย่อยและโรงไฟฟ้า โดยทั่วไปจำเป็นต้องใช้ไฟ DC สำหรับการป้องกันรีเลย์ การทำงานของเซอร์กิตเบรกเกอร์ การส่งสัญญาณ ระบบอัตโนมัติ และวงจรทุติยภูมิอื่นๆ หากระบบ DC เสริมไม่พร้อมใช้งาน อุปกรณ์ที่ขึ้นอยู่กับระบบอาจไม่ทำงานตามที่ตั้งใจไว้ในระหว่างการสวิตช์ปกติหรือในสภาวะการทำงานที่ผิดปกติ

การกำหนดค่า HAGOE รองรับข้อกำหนดของระบบ DC ทั่วไป รวมถึง 110V และ 220V ในขณะที่การกำหนดค่า 48V ยังสามารถออกแบบได้ตามความต้องการของโครงการ เทคโนโลยีแบตเตอรี่อาจรวมถึงสารละลายกรดตะกั่ว ลิเธียม และ Ni-Cd

ระบบทำงานอย่างไร?

โดยปกติแล้วระบบไฟฟ้ากระแสตรงที่สมบูรณ์จะประกอบด้วยส่วนการทำงานที่เชื่อมต่อถึงกันหลายส่วน แต่ละส่วนจะดำเนินงานเฉพาะขณะเดียวกันก็เอื้อต่อความพร้อมใช้งานและการบำรุงรักษาระบบโดยรวม

• อินพุต AC และการแก้ไข:ไฟ AC จะถูกแปลงเป็นไฟ DC ที่มีการควบคุมผ่านโมดูลการชาร์จ
• การชาร์จแบตเตอรี่:ระบบสามารถรองรับฟังก์ชันการจัดการการชาร์จ เช่น การชาร์จแบบลอยตัวและการชาร์จแบบเท่ากัน
• แบตเตอรี่สำรอง:แบตเตอรีแบตจะจ่ายพลังงาน DC ที่เก็บไว้เมื่ออินพุต AC ปกติไม่พร้อมใช้งาน
• การกระจายกระแสตรง:วงจรป้อนอิสระจะจ่ายไฟ DC ให้กับการป้องกัน การควบคุม ระบบอัตโนมัติ และโหลดอื่นๆ
• การตรวจสอบฉนวน:ระบบสามารถตรวจสอบสภาพฉนวนแยกและสร้างการแจ้งเตือนเมื่อเกิดสภาวะผิดปกติ
• การกำกับดูแลที่ชาญฉลาด:สามารถตรวจสอบพารามิเตอร์การทำงาน สัญญาณเตือน สถานะการสลับ และเหตุการณ์ในอดีตได้จากอินเทอร์เฟซแบบรวม

สถาปัตยกรรมการชาร์จแบบโมดูลาร์ยังทำให้สามารถกำหนดค่าโมดูลการชาร์จหลายโมดูลพร้อมกันได้ วิธีการนี้สามารถรองรับความซ้ำซ้อนและลดความซับซ้อนในการบำรุงรักษาเมื่อเทียบกับระบบที่สร้างขึ้นโดยใช้หน่วยชาร์จเพียงเครื่องเดียว

พารามิเตอร์ทางเทคนิคที่สำคัญ

ข้อกำหนดของโครงการแตกต่างกันไปตามโหลด DC ความจุของแบตเตอรี่ เวลาการทำงานอัตโนมัติ ปริมาณตัวป้อน สถาปัตยกรรมการสื่อสาร และเงื่อนไขการติดตั้ง ข้อมูลจำเพาะต่อไปนี้แสดงถึงแพลตฟอร์ม HAGOE ที่มีอยู่ แทนที่จะเป็นการกำหนดค่าสากลสำหรับทุกโครงการ

สำหรับโครงการ EPC หรือยูทิลิตี้ ความสามารถในการชาร์จขั้นสุดท้าย ความจุของแบตเตอรี่ จำนวนตัวป้อน โมดูลตรวจสอบ และการจัดวางตู้ ควรคำนวณจากรายการโหลด DC จริงและการออกแบบระบบ แทนที่จะเลือกจากข้อกำหนดเฉพาะของตู้ที่ระบุเพียงอย่างเดียว

ตัวเลือกแบตเตอรี่ส่งผลต่อการออกแบบระบบอย่างไร

การเลือกแบตเตอรี่มีอิทธิพลโดยตรงต่อประสิทธิภาพการสำรองข้อมูล การจัดตู้ การวางแผนการบำรุงรักษา การปรับให้เข้ากับสภาพแวดล้อม และการพิจารณาวงจรชีวิต โครงการจึงควรประเมินแบตเตอรี่ร่วมกับเครื่องชาร์จและระบบตรวจสอบ แทนที่จะถือว่าแบตเตอรี่เป็นส่วนประกอบที่แยกออกจากกัน

แบตเตอรี่ตะกั่วกรด

แบตเตอรี่ตะกั่วกรดยังคงเป็นทางเลือกที่เป็นประโยชน์สำหรับสถานีย่อยทั่วไปและการใช้งานทางอุตสาหกรรม เนื่องจากมีเทคโนโลยีที่สมบูรณ์และแนวทางปฏิบัติในการบำรุงรักษาที่เป็นที่ยอมรับ สามารถรวมเข้ากับระบบ GZDW ได้ซึ่งมีการกำหนดค่าแบตเตอรี่แบบเดิมที่เหมาะสม

แบตเตอรี่ลิเธียม

โซลูชันแบตเตอรี่ลิเธียมถือได้ว่ามีความสำคัญเมื่อความหนาแน่นของพลังงานสูงขึ้น การติดตั้งที่กะทัดรัด หรือข้อกำหนดในการบำรุงรักษาที่ลดลง อาจระบุการรวมระบบการจัดการแบตเตอรี่ด้วย ทั้งนี้ขึ้นอยู่กับสถาปัตยกรรมแบตเตอรี่

แบตเตอรี่ Ni-Cd

เทคโนโลยี Ni-Cd ถือได้ว่าเป็นสภาพแวดล้อมที่มีความต้องการสูง ซึ่งความทนทานต่ออุณหภูมิและอายุการใช้งานที่ยาวนานเป็นปัจจัยการออกแบบที่สำคัญ วิธีแก้ปัญหาที่เหมาะสมควรพิจารณาจากเงื่อนไขของโครงการมากกว่าประเภทแบตเตอรี่เพียงอย่างเดียว

เหตุใดการตรวจสอบอัจฉริยะจึงมีความสำคัญ

ระบบไฟฟ้ากระแสตรงสมัยใหม่ต้องการมากกว่าการแปลงไฟฟ้า ผู้ปฏิบัติงานยังต้องการข้อมูลที่ทันท่วงทีเกี่ยวกับโมดูลการชาร์จ แบตเตอรี่ สภาวะของฉนวน สัญญาณเตือน สถานะสวิตช์ และเหตุการณ์ทางประวัติศาสตร์

แพลตฟอร์มการตรวจสอบ HG-E5 และ HG-E6 ของ HAGOE นำเสนออินเทอร์เฟซหน้าจอสัมผัสทางอุตสาหกรรมสำหรับการจัดการพารามิเตอร์ การวิเคราะห์ข้อผิดพลาด และการควบคุมดูแลระบบ สถาปัตยกรรมการมอนิเตอร์สามารถรองรับ: ขึ้นอยู่กับการกำหนดค่า

• การตรวจสอบสถานะโมดูลการชาร์จ
• การตรวจสอบแบตเตอรี่
• การตรวจสอบฉนวนสาขา
• การตรวจสอบสถานะการสลับ
• การจัดการสัญญาณเตือน
• บันทึกข้อผิดพลาดและการปฏิบัติงานในอดีต
• การจัดการการสื่อสารภายนอก

มีอินเทอร์เฟซ RS232, RS485 และ RJ45 ในขณะที่ MODBUS, IEC61850 และ CDT สามารถเลือกได้ตามความต้องการของโครงการ ทำให้ระบบเหมาะสำหรับการรวมเข้ากับระบบอัตโนมัติด้านพลังงานที่กว้างขึ้นหรือสถาปัตยกรรม SCADA เมื่อมีการระบุการกำหนดค่าการสื่อสารที่จำเป็น

ใช้ระบบที่ไหน?

วัตถุประสงค์หลักของระบบ GZDW DC คือการจัดหาไฟ DC เสริมที่เชื่อถือได้ โดยที่การควบคุม การป้องกัน และการทำงานทางไฟฟ้าไม่สามารถพึ่งพาไฟ AC ปกติเพียงอย่างเดียวได้

สถานีไฟฟ้าย่อยและโรงไฟฟ้า

โหลดทั่วไปได้แก่ ระบบป้องกันรีเลย์ กลไกการทำงานของเซอร์กิตเบรกเกอร์ อุปกรณ์อัตโนมัติ ระบบส่งสัญญาณ และวงจรทุติยภูมิอื่นๆ สามารถใช้การกำหนดค่าทั้ง 110V และ 220V DC สำหรับข้อกำหนดทั่วไปของสถานีย่อย

สิ่งอำนวยความสะดวกทางอุตสาหกรรม

โรงงาน เหมืองแร่ โรงงานโลหะวิทยา โรงงานเคมี และโรงงานอุตสาหกรรมอื่นๆ อาจต้องใช้ไฟ DC แบบรวมศูนย์สำหรับระบบควบคุมและป้องกันไฟฟ้า

โครงสร้างพื้นฐานด้านการขนส่ง

โครงการระบบรางและโครงสร้างพื้นฐานอื่นๆ อาจต้องใช้ระบบ DC แบบรวมศูนย์สำหรับการควบคุม การส่งสัญญาณ และอุปกรณ์ที่เกี่ยวข้องกับการสื่อสาร การกำหนดค่าแบบแยกส่วนทำให้ระบบสามารถปรับให้เข้ากับข้อกำหนดทางไฟฟ้าเฉพาะโครงการได้

ระบบสื่อสารและเสริม

แอปพลิเคชันที่ต้องการไฟ DC แรงดันต่ำสามารถกำหนดค่าด้วยเครื่องชาร์จและข้อกำหนดแบตเตอรี่ที่เหมาะสม รวมถึงโซลูชัน 48V ที่ได้รับการออกแบบทางวิศวกรรมตามความเหมาะสม

ผู้ซื้อควรพิจารณาอะไรก่อนเลือก?

การเลือกแผงไฟ DC ควรเริ่มต้นด้วยการออกแบบทางไฟฟ้ามากกว่ารูปลักษณ์ของตู้หรือแรงดันไฟฟ้าที่ระบุเพียงอย่างเดียว ทีมจัดซื้อจัดจ้างและผู้รับเหมา EPC ควรประเมินสภาพแวดล้อมการปฏิบัติงานที่สมบูรณ์

1. แรงดันไฟฟ้าของระบบกระแสตรง:ยืนยันว่าโปรเจ็กต์ต้องใช้ไฟ 48V, 110V, 220V หรือสถาปัตยกรรม DC ที่ได้รับการออกแบบทางวิศวกรรมอื่นๆ
2. โหลดต่อเนื่องและฉุกเฉิน:คำนวณโหลด DC จริงและระบุโหลดวิกฤติที่ต้องใช้แบตเตอรี่สำรอง
3. ความจุของแบตเตอรี่:กำหนดเวลาในการขับขี่อัตโนมัติ เทคโนโลยีแบตเตอรี่ สภาพแวดล้อม และข้อกำหนดในการบำรุงรักษา
4. ความจุในการชาร์จ:เลือกปริมาณเครื่องชาร์จและพิกัดกระแสตามความต้องการโหลด ข้อกำหนดในการชาร์จแบตเตอรี่ และความซ้ำซ้อน
5. ข้อกำหนดของเครื่องป้อน:ยืนยันจำนวนและข้อกำหนดการป้องกันของวงจรไฟฟ้ากระแสตรงขาออก
6. การสื่อสาร:ตรวจสอบว่าโปรเจ็กต์ต้องการ MODBUS, IEC61850, CDT หรืออินเทอร์เฟซอื่นสำหรับการรวมกับระบบอัตโนมัติที่มีอยู่หรือไม่
7. ขนาดตู้:ตรวจสอบพื้นที่การติดตั้งที่มีอยู่ การเดินสายเคเบิล การจัดเรียงแบตเตอรี่ และการเข้าถึงการบำรุงรักษา
8. เอกสารประกอบ:จัดเตรียม SLD รายการโหลด ข้อกำหนดของแบตเตอรี่ ข้อกำหนดด้านการสื่อสาร และข้อกำหนดทางเทคนิคที่เกี่ยวข้องแก่ซัพพลายเออร์ทุกครั้งที่เป็นไปได้

สำหรับโครงการที่กำหนดเอง การตรวจสอบปัจจัยเหล่านี้ก่อนเสนอราคาจะช่วยลดการเปลี่ยนแปลงการกำหนดค่าในภายหลัง และช่วยให้ซัพพลายเออร์สามารถพัฒนาระบบที่ตรงกับสถาปัตยกรรมไฟฟ้าจริงได้

การผลิต การทดสอบ และการประกันคุณภาพ

ความน่าเชื่อถือไม่เพียงแต่ขึ้นอยู่กับแต่ละส่วนประกอบเท่านั้น แต่ยังขึ้นอยู่กับวิธีการผสานรวมโมดูลการชาร์จ อุปกรณ์ป้องกัน หน่วยตรวจสอบ บัสบาร์ แบตเตอรี่ และสายไฟภายในด้วย HAGOE ระบุว่ากระบวนการผลิตครอบคลุมถึงการผลิตตู้ การประกอบไฟฟ้า การตรวจสอบสายไฟ และการตรวจสอบการทำงาน

ฮาโกเอะ Electric Technology Co., Ltd. ก่อตั้งขึ้นในปี 2008 ในเมืองเหวินโจว ประเทศจีน และขอบเขตผลิตภัณฑ์ของบริษัทประกอบด้วยระบบไฟฟ้ากระแสตรง ระบบไฟฟ้ารวม AC/DC อุปกรณ์ UPS สวิตช์เกียร์ สถานีย่อย และส่วนประกอบไฟฟ้าที่เกี่ยวข้อง ระบบการจัดการได้รับการรับรองมาตรฐาน ISO 9001:2015, ISO 14001:2015 และ ISO 45001:2018

นอกจากนี้ยังมีหลักฐานการทดสอบเฉพาะรุ่นสำหรับการกำหนดค่า HG-GZDW-200AH/220V ตามข้อมูลผลิตภัณฑ์ที่เผยแพร่ของ HAGOE การกำหนดค่านี้ได้รับการทดสอบประเภทในเดือนมีนาคม 2022 ภายใต้รายงาน JW220252 โดยมีการทดสอบตาม DL/T 459-2017 และ GB/T 17626.18-2016 ข้อสรุปที่รายงานระบุว่ารายการทดสอบตรงตามข้อกำหนดที่เกี่ยวข้อง

เอกสารดังกล่าวอาจมีประโยชน์ในระหว่างการประเมินทางเทคนิค โดยเฉพาะอย่างยิ่งเมื่อผู้รับเหมา EPC หรือเจ้าของโครงการต้องการข้อมูลที่สามารถตรวจสอบย้อนกลับได้สำหรับการจัดซื้อจัดจ้าง ผู้ซื้อควรตรวจสอบเสมอว่าการกำหนดค่าที่ทดสอบนั้นสอดคล้องกับการกำหนดค่าโครงการจริงที่ให้มา

คำถามที่พบบ่อย

1. มีแบตเตอรี่ประเภทใดบ้าง?

สามารถกำหนดค่าแพลตฟอร์มสำหรับแบตเตอรี่ตะกั่วกรด ลิเธียม และ Ni-Cd การเลือกควรพิจารณาโหลด DC เวลาสำรอง สภาพแวดล้อม ข้อกำหนดในการบำรุงรักษา และข้อกำหนดของโครงการ

2. ระบบสามารถรองรับไฟ 110V และ 220V DC ได้หรือไม่?

ใช่. ข้อมูลจำเพาะที่เผยแพร่ของ HAGOE ได้แก่ ระบบ DC 110V และ DC 220V การกำหนดค่าทางวิศวกรรม 48V ยังสามารถพิจารณาได้ตามข้อกำหนดของเครื่องชาร์จและแบตเตอรี่

3. ระบบ GZDW สามารถปรับแต่งสำหรับโครงการ EPC ได้หรือไม่

ใช่. ความสามารถในการชาร์จ การกำหนดค่าแบตเตอรี่ วงจรป้อน โมดูลตรวจสอบ อินเทอร์เฟซการสื่อสาร และขนาดตู้สามารถกำหนดค่าได้ตาม SLD ที่ได้รับอนุมัติ รายการโหลด และข้อกำหนดทางเทคนิค

4. ระบบ Monitor สามารถสื่อสารกับ SCADA ได้หรือไม่?

ตัวเลือกการสื่อสารประกอบด้วยอินเทอร์เฟซ RS232, RS485 และ RJ45 พร้อมด้วย MODBUS, IEC61850 และ CDT ที่มีให้เลือกเป็นตัวเลือกโปรโตคอล ขึ้นอยู่กับการกำหนดค่าที่เลือกและข้อกำหนดของโครงการ

5. ควรกำหนดความจุของเครื่องชาร์จอย่างไร?

ความจุของเครื่องชาร์จควรคำนวณจากโหลด DC ความจุของแบตเตอรี่ เวลาในการชาร์จที่ต้องการ และความซ้ำซ้อนที่ต้องการ รายการโหลดเฉพาะโครงการให้พื้นฐานที่เชื่อถือได้มากกว่าการเลือกเครื่องชาร์จจากพิกัดตู้ที่ระบุเพียงอย่างเดียว

6. ควรให้ข้อมูลอะไรบ้างเมื่อขอใบเสนอราคา?

ข้อมูลที่เป็นประโยชน์ ได้แก่ แรงดันไฟฟ้ากระแสตรง รายการโหลด ประเภทและความจุของแบตเตอรี่ เวลาสำรองที่ต้องการ จำนวนตัวป้อน DC ฟังก์ชันการตรวจสอบ โปรโตคอลการสื่อสาร ขนาดการติดตั้ง และ SLD หรือข้อกำหนดทางเทคนิคของโครงการ

บทสรุป

ระบบไฟฟ้าเสริม DC ที่ออกแบบมาอย่างดีรองรับความต่อเนื่องของฟังก์ชันการป้องกัน การควบคุม ระบบอัตโนมัติ และการสื่อสารทั่วทั้งสถานีไฟฟ้าย่อย โรงไฟฟ้า โรงงานอุตสาหกรรม และโครงการโครงสร้างพื้นฐาน ด้วยแรงดันไฟฟ้ากระแสตรงที่กำหนดค่าได้ เทคโนโลยีแบตเตอรี่ที่หลากหลาย การชาร์จแบบโมดูลาร์ การตรวจสอบอัจฉริยะ ตัวเลือกการสื่อสาร และวิศวกรรมตามโครงการ แพลตฟอร์ม GZDW สามารถปรับให้เข้ากับสถาปัตยกรรมไฟฟ้าที่แตกต่างกันได้ สำหรับข้อกำหนดเฉพาะโครงการ ขนาดแบตเตอรี่ การกำหนดค่าเครื่องชาร์จ หรือข้อกำหนด EPC/OEM เรียนรู้เพิ่มเติมเกี่ยวกับโซลูชันพลังงาน DC ของ GZDW และติดต่อเราเพื่อหารือเกี่ยวกับรายการโหลด DC, SLD, ข้อกำหนดทางเทคนิค และการกำหนดค่าระบบไฟฟ้าที่ปรับแต่งเองกับ ฮาโกเอะ
