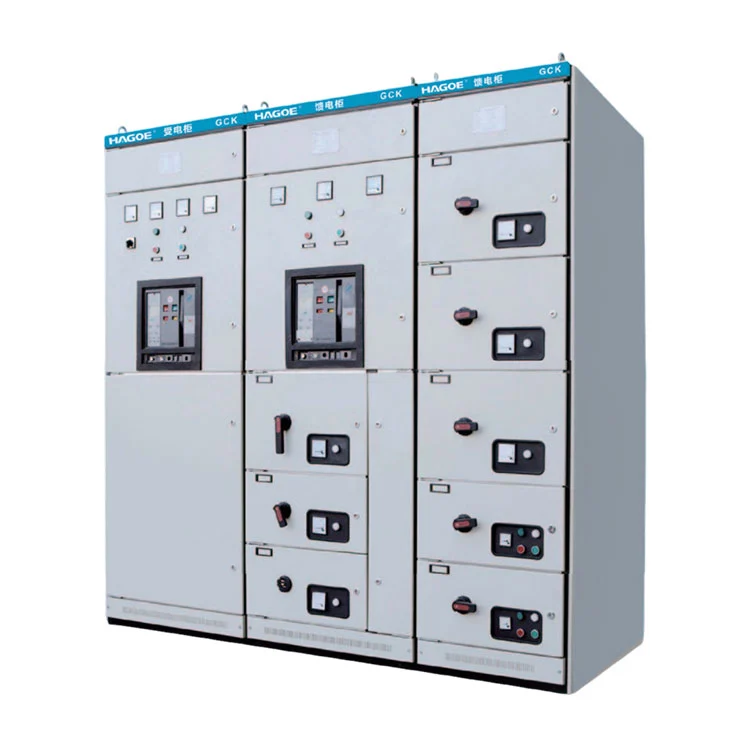

สวิตช์เกียร์แรงดันต่ำ GCK

การออกแบบที่ถอดออกได้ของสวิตช์เกียร์แรงดันต่ำ GCK ช่วยให้สามารถผสมผสานหน่วยการทำงานต่างๆ ได้อย่างยืดหยุ่น โดยผสานรวมวงจรการจ่ายพลังงาน การควบคุม และการป้องกันที่มากขึ้นภายในพื้นที่ตู้ที่จำกัด เหมาะสำหรับโรงไฟฟ้า สถานีไฟฟ้าย่อย สถานประกอบการอุตสาหกรรมและเหมืองแร่ และโครงการระบบอัตโนมัติทางอุตสาหกรรม ความแตกต่างที่ยิ่งใหญ่ที่สุดระหว่างมันกับสวิตช์เกียร์แรงดันต่ำคงที่แบบธรรมดานั้นอยู่ที่การออกแบบยูนิตการทำงานแบบถอดได้

สำหรับโครงการอุตสาหกรรม สวิตช์เกียร์แรงดันต่ำมักจะไม่เพียงแต่กระจายกำลัง แต่ยังควบคุมมอเตอร์ ปั๊ม พัดลม สายพานลำเลียง และโหลดในสายการผลิตจำนวนมาก หากวงจรทั้งหมดใช้โครงสร้างการติดตั้งแบบตายตัว การบำรุงรักษาหรือการเปลี่ยนวงจรเฉพาะอาจส่งผลให้เกิดไฟฟ้าดับและระยะเวลาการทำงานที่ยาวนาน

ศูนย์ปฏิบัติการสองแห่ง

ระบบ GCK ประกอบด้วยส่วนการทำงานหลักสองส่วน:

พีซี — ศูนย์กระจายพลังงาน

ใช้สำหรับรับ จำหน่าย และป้อนพลังงานไฟฟ้าแรงดันต่ำ สามารถกำหนดค่าวงจรขาเข้า บัสคัปเปลอร์ และขาออกได้ตามรูปแบบการกระจายโครงการ

MCC — ศูนย์ควบคุมมอเตอร์

ออกแบบมาสำหรับการสลับมอเตอร์ การควบคุม การป้องกัน และการกระจาย โหลดทั่วไปได้แก่ ปั๊ม พัดลม คอมเพรสเซอร์ สายพานลำเลียง และมอเตอร์ที่ใช้ในระบบการผลิต

สถาปัตยกรรม PC + MCC นี้ช่วยให้ GCK สามารถตอบสนองทั้งข้อกำหนดในการจ่ายพลังงานและการควบคุมมอเตอร์ภายในระบบสวิตช์เกียร์แรงดันต่ำในตัว

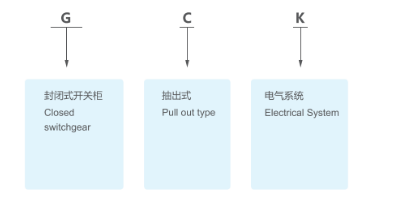

คำจำกัดความของโมเดล

เหตุใดการออกแบบที่สามารถถอดออกได้จึงมีความสำคัญในการใช้งานทางอุตสาหกรรม

ระบบ MCC อุตสาหกรรมอาจมีวงจรมอเตอร์หลายสิบวงจร โดยมอเตอร์แต่ละตัวมีพิกัดกำลัง วิธีการสตาร์ท และข้อกำหนดในการป้องกันที่แตกต่างกัน หน่วยการทำงานแบบถอดได้ช่วยให้สามารถจัดระเบียบวงจรตามความต้องการโหลดจริง ขณะเดียวกันก็รักษาการจัดเรียงภายในที่มีโครงสร้างไว้

สำหรับบุคลากรด้านการบำรุงรักษา สถาปัตยกรรมยังสามารถลดการรบกวนที่ไม่จำเป็นกับวงจรอื่นๆ และช่วยให้ตรวจสอบ ซ่อมบำรุง หรือเปลี่ยนหน่วยการทำงานแต่ละหน่วยได้อย่างมีประสิทธิภาพมากขึ้น

เมื่อประเมินสวิตช์เกียร์แรงดันต่ำ GCK ผู้ซื้อควรมองข้ามขนาดของตู้และจัดอันดับกระแสแล้วพิจารณา:

การกำหนดค่าหน่วยการทำงาน → การประสานทางไฟฟ้า → การจัดเรียงบัสบาร์ → การประสานงานการป้องกัน → การเข้าถึงการบำรุงรักษา

พารามิเตอร์ทางเทคนิค

ประสิทธิภาพทางไฟฟ้า

สวิตช์เกียร์แรงดันต่ำ GCK มีความสามารถในการทำลายสูงและได้รับการออกแบบมาเพื่อความเสถียรทางความร้อนและไดนามิกในระบบจำหน่ายไฟฟ้าแรงดันต่ำ

เมื่อเกิดข้อผิดพลาดในการลัดวงจร สวิตช์เกียร์ต้องไม่เพียงแต่พิจารณากระแสการทำงานปกติเท่านั้น แต่ยังทนต่อผลกระทบทางความร้อนและอิเล็กโทรไดนามิกที่เกิดขึ้นระหว่างการลัดวงจรด้วย

ดังนั้นจึงจำเป็นต้องมีการออกแบบทางไฟฟ้าที่สมบูรณ์ ครอบคลุมโครงสร้างตู้ ระบบบัสบาร์ ระยะห่างของฉนวน วิธีการเชื่อมต่อ และส่วนประกอบในการป้องกัน

HAGOE ใช้การควบคุมอุปกรณ์อย่างเต็มรูปแบบในระหว่างการผลิต รวมถึงการแปรรูปโลหะแผ่น การติดตั้งบัสบาร์ การประกอบส่วนประกอบ การเดินสายรอง และการทดสอบตู้โดยรวม

GCK กับ GGD: อันไหนที่เหมาะกับโครงการ?

หากโครงการเกี่ยวข้องกับการจ่ายไฟฟ้าแรงดันต่ำทั่วไปเป็นหลัก โครงสร้างคงที่ เช่น GGD (อุปกรณ์จ่ายก๊าซ) ก็มักจะเพียงพอแล้ว

หากโครงการมีวงจรมอเตอร์จำนวนมากและให้ความสำคัญกับความหนาแน่นของวงจร การจัดการหน่วยการทำงาน และความง่ายในการบำรุงรักษา โดยทั่วไปสวิตช์เกียร์แรงดันต่ำ GCK (ตัวควบคุมการกระจายก๊าซ) ก็เป็นตัวเลือกที่ดีกว่า

GCK ไม่ใช่เพียง "เวอร์ชันอัปเกรดของ GGD"; ทั้งสองแบบเหมาะสมกับสถาปัตยกรรมการกระจายพลังงานที่แตกต่างกันมากกว่า

สถานการณ์การใช้งาน

การผลิตภาคอุตสาหกรรม

GCK สามารถใช้กับสายการผลิต เครื่องจักร ระบบปั๊ม พัดลม และอุปกรณ์การผลิตอัตโนมัติที่จำเป็นต้องมีการกระจายพลังงานจากส่วนกลางและการควบคุมมอเตอร์

สถานีบำบัดน้ำและสูบน้ำ

สำหรับโรงงานบำบัดน้ำและสถานีสูบน้ำที่มีปั๊ม มอเตอร์ และโหลดเสริมหลายตัว สามารถจัดเรียงหน่วยการทำงานของ MCC ตามวงจรมอเตอร์แต่ละตัวได้

การทำเหมืองแร่และอุตสาหกรรมหนัก

โรงงานเหมืองแร่ โลหะวิทยา และอุตสาหกรรมหนักมักมีโหลดมอเตอร์ที่มีความเข้มข้นสูง สามารถกำหนดค่า GCK สำหรับการกระจายแบบรวมศูนย์ การควบคุมมอเตอร์ และการป้องกัน

โครงการโครงสร้างพื้นฐาน

GCK สามารถรองรับข้อกำหนดการกระจายแรงดันไฟฟ้าต่ำและการควบคุมมอเตอร์แบบรวมศูนย์ในอาคารขนาดใหญ่ โครงสร้างพื้นฐานของเทศบาล และโครงการที่เกี่ยวข้องกับการขนส่ง

สภาพแวดล้อมการทำงาน

สวิตช์เกียร์แรงดันต่ำ GCK เหมาะสำหรับสภาพแวดล้อมทางไฟฟ้าอุตสาหกรรมทั่วไป:

ระดับความสูงในการติดตั้ง: ≤2,000 เมตร

อุณหภูมิแวดล้อม: -5°C ถึง +40°C

อุณหภูมิเฉลี่ย 24 ชั่วโมง: ≤ +35°C

ความชื้นสัมพัทธ์ที่ +40°C: ≤50%

ความชื้นสัมพัทธ์ที่ +20°C: สูงถึง 90%

มุมเอียงในการติดตั้ง: ≤5° (ทิศทางแนวตั้ง)

ไม่เหมาะสำหรับสถานที่ที่เสี่ยงต่อไฟไหม้หรือการระเบิด มลพิษรุนแรง การกัดกร่อนของสารเคมี หรือการสั่นสะเทือนอย่างรุนแรง

การขนส่งและการเก็บรักษา: สภาพการขนส่ง/การเก็บรักษาอยู่ที่ -25°C ถึง +55°C โดยมีอุณหภูมิการสัมผัสในระยะสั้นสูงถึง +70°C หากสภาพสถานที่จริงเกินขีดจำกัดข้างต้น เช่น ระดับความสูง ความชื้นสูง สภาพแวดล้อมที่มีฤทธิ์กัดกร่อน หรืออุณหภูมิที่ผิดปกติ ควรระบุสถานการณ์เฉพาะในระหว่างขั้นตอนการจัดซื้อเพื่อการประเมินทางเทคนิคและการกำหนดค่า

ความสามารถด้านวิศวกรรมและการผลิตของ HAGOE

Hagoe Electric Technology Co., Ltd. ก่อตั้งขึ้นเมื่อปี2008และมีมากกว่านั้นประสบการณ์ 18 ปีในด้านระบบส่งกำลัง ระบบจำหน่าย อิเล็กทรอนิกส์กำลัง และโซลูชันไฟฟ้าพลังงานใหม่.

สำหรับอุปกรณ์ไฟฟ้าแรงต่ำที่สมบูรณ์ เช่น GCK ความสามารถในการผลิตเกี่ยวข้องกับมากกว่าการผลิตตู้ ประกอบด้วยวิศวกรรมไฟฟ้า การแปรรูปโลหะแผ่น ระบบบัสบาร์ การติดตั้งส่วนประกอบ การเดินสายรอง และการทดสอบทั้งตู้.

HAGOE ดำเนินงานทีมงาน R&D มืออาชีพและฐานการผลิตที่ทันสมัย ​​ด้วยทุนจดทะเบียนที่51 ล้านหยวนและสิทธิบัตรระดับประเทศมากกว่า 34 รายการ.

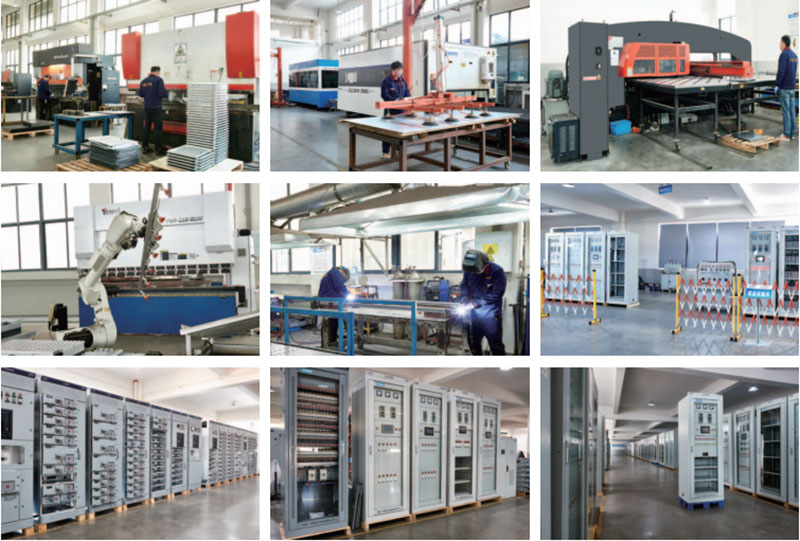

อุปกรณ์การผลิตประกอบด้วย:

• เครื่องตัดเลเซอร์ Trumpf จากเยอรมัน
• เครื่องดัด CNC AMADA จากประเทศญี่ปุ่น
• เครื่องเจาะ CNC อัตโนมัติ
• สายการผลิตเอสเอ็มที
• อุปกรณ์ทดสอบอายุอัจฉริยะ
• EMC, การป้องกัน IP และอุปกรณ์ทดสอบด้านสิ่งแวดล้อม

ความสามารถเหล่านี้สนับสนุนความแม่นยำในการผลิตตู้ ความสม่ำเสมอในการผลิต และการควบคุมคุณภาพสำหรับชุดสวิตช์เกียร์ที่สมบูรณ์

คำถามที่พบบ่อย

สวิตช์เกียร์แรงดันต่ำ GCK ใช้เป็นหลักเพื่ออะไร?

GCK ส่วนใหญ่ใช้สำหรับการกระจายพลังงานแรงดันต่ำ การควบคุมมอเตอร์ และการกระจายแสงสว่างในโรงไฟฟ้า สถานีไฟฟ้าย่อย โรงงานผลิต เหมืองแร่ การบำบัดน้ำ และโครงการโครงสร้างพื้นฐาน

แรงดันใช้งานสูงสุดของ GCK คือเท่าใด

แรงดันไฟฟ้าทำงานสูงสุดคือ 660V AC ออกแบบมาสำหรับระบบจำหน่ายไฟฟ้ากระแสสลับแรงดันต่ำ 50Hz

กระแสไฟฟ้าที่ได้รับการจัดอันดับสูงสุดคือเท่าไร?

กระแสไฟที่กำหนดสามารถเข้าถึง 3150A โดยการกำหนดค่าขั้นสุดท้ายจะพิจารณาจากข้อกำหนดขาเข้า บัสบาร์ และอุปกรณ์ป้อน

เหตุใด GCK จึงเหมาะสำหรับแอปพลิเคชัน MCC

GCK ใช้หน่วยการทำงานแบบถอดได้และรวมศูนย์ควบคุมมอเตอร์ MCC ไว้ด้วย ทำให้สามารถกำหนดค่าวงจรมอเตอร์ตามกำลังมอเตอร์ วิธีการสตาร์ท และข้อกำหนดในการป้องกัน

อะไรคือความแตกต่างที่สำคัญระหว่าง GCK และ GGD?

GGD เป็นตู้จ่ายไฟแรงดันต่ำคงที่ที่ใช้กันทั่วไปสำหรับการจ่ายไฟแบบธรรมดา GCK ใช้หน่วยการทำงานแบบถอดได้ และเหมาะกว่ากับระบบอุตสาหกรรมที่ต้องใช้ตัวป้อนหลายตัว วงจรควบคุมมอเตอร์ และความยืดหยุ่นในการบำรุงรักษาที่มากขึ้น
