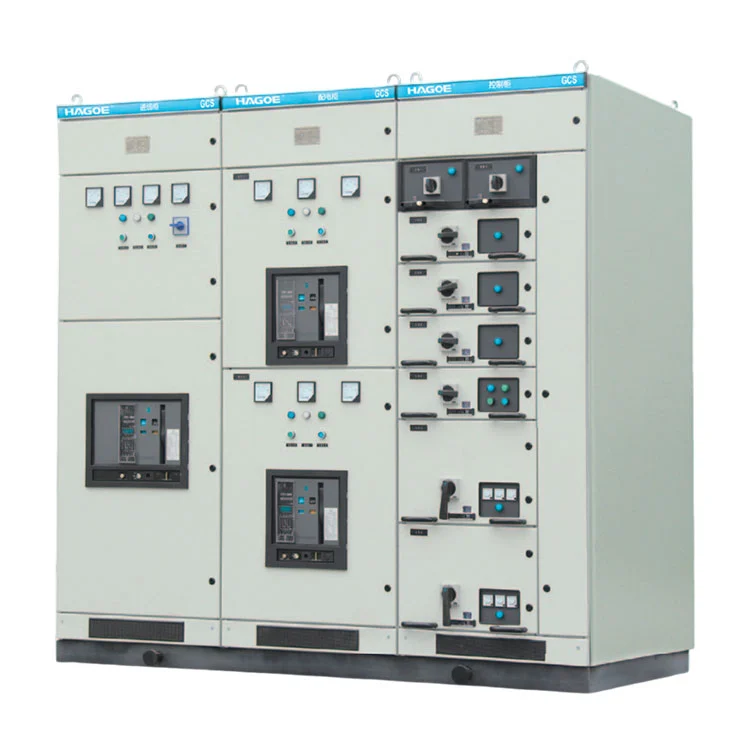

สวิตช์เกียร์แรงดันต่ำ GCS เป็นมากกว่าตู้จ่ายไฟแรงดันต่ำทั่วไป เป็นระบบสวิตช์เกียร์แบบครบวงจรที่พัฒนาขึ้นมาเพื่อแอปพลิเคชั่นการกระจายความจุสูงแบบหลายวงจรและเป็นอัตโนมัติสูง
ในโรงไฟฟ้าขนาดใหญ่ โรงงานปิโตรเคมี สายการผลิตโลหะวิทยา และอาคารสูง ระบบแรงดันไฟฟ้าต่ำอาจจำเป็นต้องใช้ในการจัดการการกระจายพลังงานขาเข้า เครื่องป้อนขาออก การควบคุมมอเตอร์แบบรวมศูนย์ และการชดเชยพลังงานปฏิกิริยาภายในโครงสร้างพื้นฐานทางไฟฟ้าเดียวกัน
GCS ใช้หน่วยการทำงานแบบถอดได้เพื่อจัดระเบียบฟังก์ชันทางไฟฟ้าต่างๆ ภายในโครงสร้างตู้ที่มีโครงสร้าง ช่วยให้กำหนดค่าวงจรได้ตามความต้องการโหลดจริง
ด้วยพิกัดกระแสสูงสุด4000A, GCS เหมาะอย่างยิ่งสำหรับระบบจำหน่ายไฟฟ้าแรงต่ำขนาดใหญ่ แทนที่จะจำหน่ายเฉพาะผู้ใช้ปลายทางทั่วไปเพียงอย่างเดียว
GCS สามารถกำหนดค่าฟังก์ชันทางไฟฟ้าหลักได้สามฟังก์ชัน:
การกระจายพลังงานแรงดันต่ำ
ใช้สำหรับกำลังไฟฟ้าขาเข้า การกระจายบัสบาร์ และวงจรป้อนจ่ายขาออกหลายวงจร
การควบคุมมอเตอร์จากส่วนกลาง
ออกแบบมาเพื่อการควบคุมเครื่องจักรการผลิต ปั๊ม พัดลม คอมเพรสเซอร์ และโหลดมอเตอร์อุตสาหกรรมอื่นๆ แบบรวมศูนย์
การชดเชยพลังงานปฏิกิริยา
สามารถรวมฟังก์ชันการชดเชยปฏิกิริยาตามการออกแบบระบบเพื่อรองรับการจัดการตัวประกอบกำลังและการใช้พลังงานไฟฟ้าอย่างมีประสิทธิภาพมากขึ้น
สำหรับโรงงานอุตสาหกรรมที่มีระบบอัตโนมัติขั้นสูง GCS ยังสามารถกำหนดค่าสำหรับการรวมอินเทอร์เฟซกับคอมพิวเตอร์ควบคุม PLC และระบบควบคุมอื่นๆ ได้อีกด้วย ช่วยให้สวิตช์เกียร์ทำงานเป็นส่วนหนึ่งของสถาปัตยกรรมระบบอัตโนมัติทางอุตสาหกรรมที่กว้างขึ้น
GCS ใช้สถาปัตยกรรมแรงดันต่ำแบบถอดได้ทำให้สามารถจัดหน่วยงานตามรูปแบบการจำหน่ายได้
โครงการอุตสาหกรรมขนาดใหญ่อาจต้องใช้วงจรหลายวงจรที่มีพิกัดและฟังก์ชันต่างกันภายในกลุ่มผลิตภัณฑ์สวิตช์เกียร์เดียวกัน ด้วยการกำหนดค่าที่ตายตัวอย่างสมบูรณ์ การบำรุงรักษาวงจร การปรับเปลี่ยนระบบ และการบริการอุปกรณ์อาจมีข้อจำกัดมากขึ้น
GCS จัดระเบียบวงจรผ่านหน่วยการทำงานแบบถอดได้ ทำให้เกิดการจัดเรียงที่มีโครงสร้างมากขึ้นสำหรับฟังก์ชันการกระจาย การควบคุม และการป้องกัน
สถาปัตยกรรมนี้เหมาะอย่างยิ่งสำหรับ:
ระบบจำหน่ายเครื่องป้อนหลายตัว
แอปพลิเคชัน MCC แบบรวมศูนย์
โครงการระบบอัตโนมัติทางอุตสาหกรรมขนาดใหญ่
ระบบการผลิตที่ต้องการการบำรุงรักษาอุปกรณ์ที่มีประสิทธิภาพ
GCS เหมาะอย่างยิ่งสำหรับระบบจำหน่ายที่ต้องการอินเทอร์เฟซคอมพิวเตอร์และระบบอัตโนมัติในระดับที่สูงขึ้น
ระบบไฟฟ้าอุตสาหกรรมสมัยใหม่ต้องการมากกว่าการกระจายพลังงานขั้นพื้นฐาน ผู้ปฏิบัติงานอาจจำเป็นต้องเข้าถึงสถานะการทำงาน พารามิเตอร์วงจร และข้อมูลการควบคุม สวิตช์เกียร์แรงดันต่ำจึงต้องเชื่อมต่อกับสถาปัตยกรรมการควบคุมทางอุตสาหกรรมที่กว้างขึ้นอย่างมีประสิทธิภาพ
GCS สามารถรวมส่วนประกอบการวัด การป้องกัน และการควบคุมที่เหมาะสม ตลอดจนอินเทอร์เฟซกับ PLC ระบบการควบคุมดูแล หรือคอมพิวเตอร์อุตสาหกรรม ทั้งนี้ขึ้นอยู่กับข้อกำหนดของโครงการ
การผสมผสานระหว่างการกระจายและการควบคุมพลังงานทำให้ GCS เหมาะสำหรับอุตสาหกรรมการผลิตต่อเนื่อง เช่น ปิโตรเคมี โลหะวิทยา การผลิตไฟฟ้า และการผลิตสิ่งทอ
|
|
|
380(400)、(660) |
|
|
|
220、380(400)110、220 เอซี 220,380(400) ซีซี 110,220 |
|
ความถี่ที่กำหนด (Hz) |
|
50(60) |
|
พิกัดแรงดันฉนวน (V) |
|
690(1,000) |
|
จัดอันดับปัจจุบัน (A) |
บัสบาร์แนวนอน |
≤ 4000 |
|
บัสบาร์แนวตั้ง |
1000 |
|
|
|
|
50,80 |
|
|
|
105,176 |
|
(วี/1 นาที) |
วงจรหลัก |
2500 |
|
วงจรเสริม |
1760 |
|
|
ระดับการป้องกัน |
|
IP30.IP40 |
|

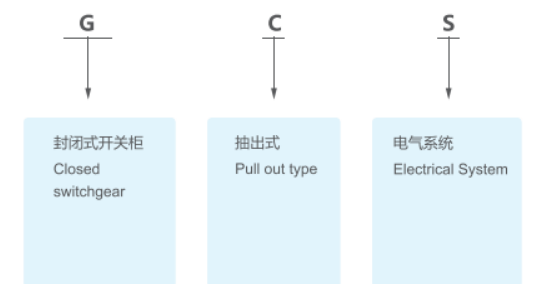

รหัสคณะรัฐมนตรีวัตถุประสงค์ทั่วไป |
A |
B |
C |
D |
หมายเหตุ |
|

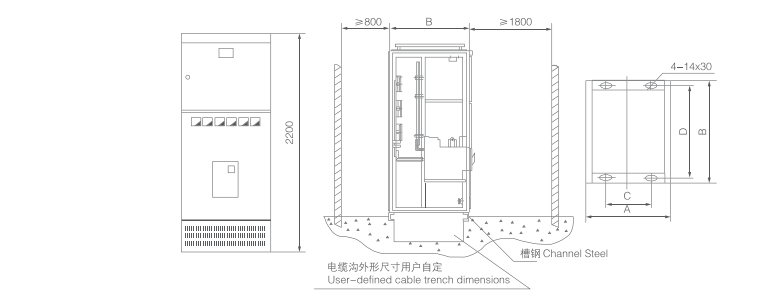

GCS-TG1010-4 |
1000 |
1000 |
850 |
956 |
ติดต่อคณะรัฐมนตรี |
|
GCS-TG0810-4 |
800 |
1000 |
650 |
956 |
ตู้ไฟฟ้า |
|
GCS-TG0808-4 |
800 |
800 |
650 |
756 |
ตู้ไฟฟ้า |
|
GCS-TG0608-4 |
600 |
800 |
450 |
756 |
ตู้ไฟฟ้า |

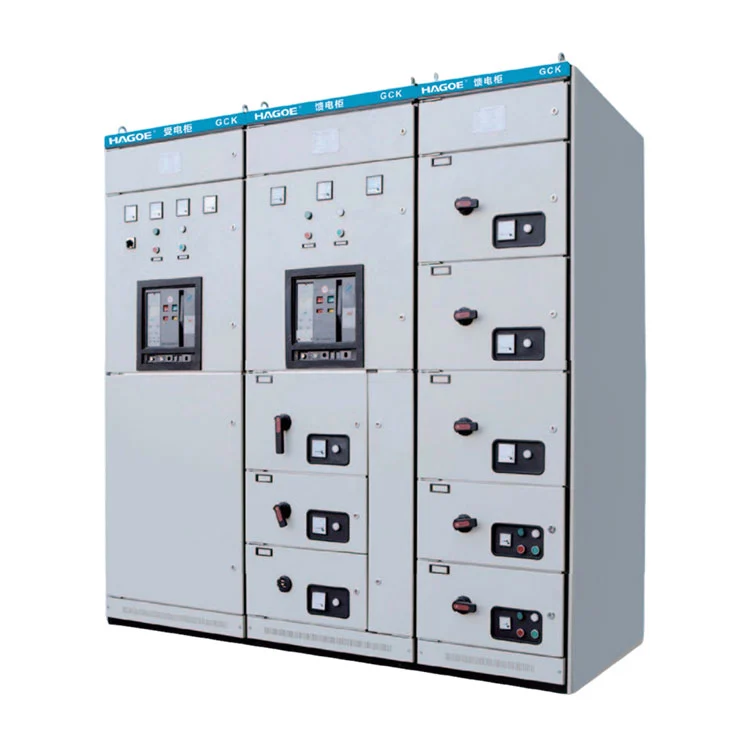

ทั้ง GCS และ GCK ใช้สถาปัตยกรรมแบบถอดได้ แต่การใช้งานทางวิศวกรรมโดยทั่วไปจะแตกต่างกัน
GCK มักใช้สำหรับการกระจายแรงดันไฟฟ้าต่ำทางอุตสาหกรรมและการควบคุมมอเตอร์โดยเน้นการใช้งานพีซีและ MCC
GCS มุ่งเน้นไปที่มากขึ้นระบบจำหน่ายแรงดันไฟฟ้าต่ำที่มีความจุสูง ความหนาแน่นสูง และระบบอัตโนมัติสูง. ด้วยกระแสไฟพิกัดสูงสุด 4000A ได้รับการออกแบบมาเพื่อการใช้งานแบบครบวงจรที่เกี่ยวข้องกับการกระจายขนาดใหญ่ การควบคุมมอเตอร์แบบรวมศูนย์ และการชดเชยพลังงานรีแอกทีฟ
การเลือกใช้ผลิตภัณฑ์จึงควรคำนึงถึง:
ความจุของระบบ → จำนวนวงจรขาเข้า/ขาออก → โหลดของมอเตอร์ → ข้อกำหนดของระบบอัตโนมัติ → การชดเชยปฏิกิริยา → พื้นที่การติดตั้ง → ข้อกำหนดในการบำรุงรักษา
GCS สามารถใช้ในระบบไฟฟ้าเสริมแรงดันต่ำในโรงไฟฟ้า โดยให้การกระจายและการควบคุมแบบรวมศูนย์สำหรับอุปกรณ์เสริม โหลดของมอเตอร์ และโหลดแรงดันต่ำอื่นๆ
โรงงานปิโตรเคมีมักเกี่ยวข้องกับการดำเนินงานอย่างต่อเนื่องและระบบอัตโนมัติในระดับสูง GCS สามารถนำไปใช้กับการกระจายกำลังและการควบคุมมอเตอร์แบบรวมศูนย์ภายในสภาพแวดล้อมเหล่านี้
สำหรับสายการผลิตขนาดใหญ่และโหลดมอเตอร์กำลังสูง GCS มอบโซลูชันที่มีโครงสร้างสำหรับการกระจายแรงดันไฟฟ้าต่ำแบบหลายวงจรและการควบคุมแบบรวมศูนย์
GCS สามารถรวมเข้ากับระบบจำหน่ายแรงดันต่ำในอาคารขนาดใหญ่เพื่อการกระจายพลังงาน แสงสว่าง และโหลดแรงดันต่ำอื่นๆ แบบรวมศูนย์
ระบบ GCS ได้รับการออกแบบตามมาตรฐานที่บังคับใช้สำหรับสวิตช์เกียร์และเกียร์ควบคุมแรงดันต่ำ รวมถึง:
มาตรฐานโครงการที่เกี่ยวข้อง การกำหนดค่าส่วนประกอบ และข้อกำหนดการทดสอบสามารถกำหนดได้ตามตลาดเป้าหมายและข้อกำหนดทางเทคนิคของโครงการ

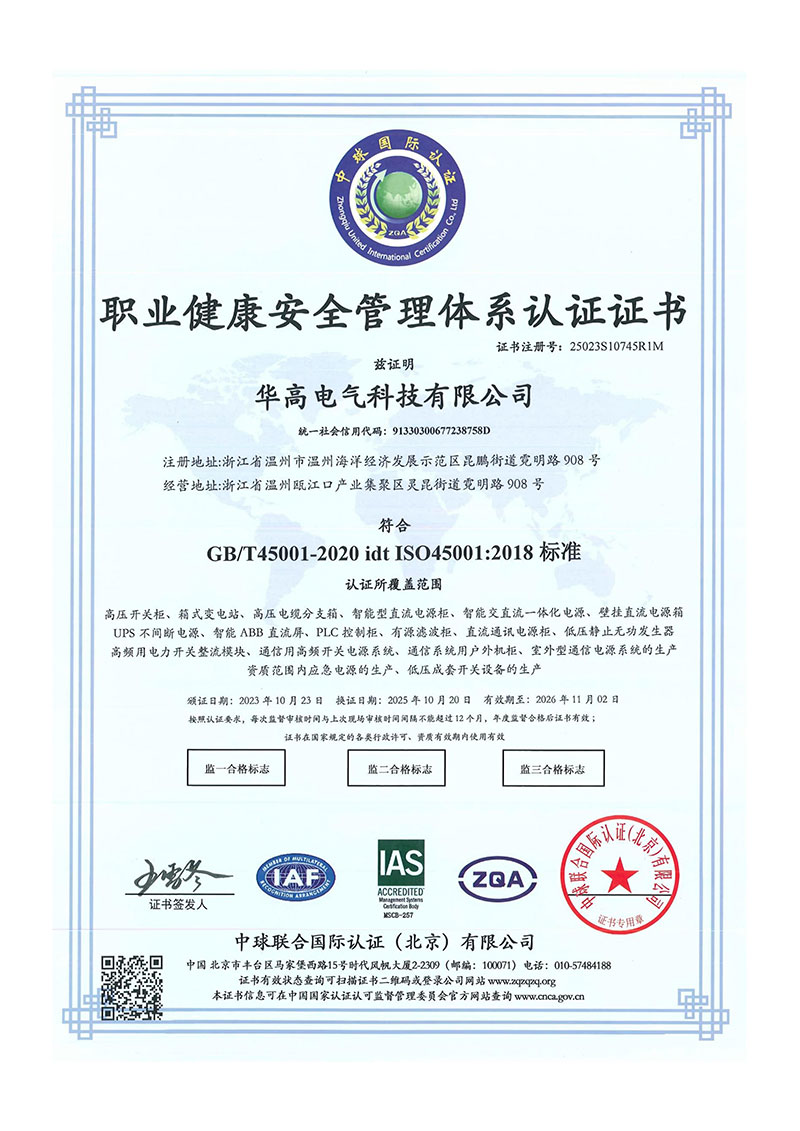

HAGOE ดำเนินการผลิตภายใต้ISO9001, ISO14001 และ ISO45001ระบบการจัดการและใช้การควบคุมคุณภาพตามกระบวนการกับอุปกรณ์ไฟฟ้าที่สมบูรณ์
ขั้นตอนการควบคุมคุณภาพที่สำคัญของ GCS ได้แก่:
คุณภาพส่วนประกอบ : การตรวจสอบรุ่นส่วนประกอบ การให้คะแนน และการจับคู่วงจรขาเข้า ขาออก การควบคุม และการป้องกัน
การผลิตตู้: การควบคุมการตัดด้วยเลเซอร์ การดัดด้วย CNC และความแม่นยำในการประกอบตู้
ระบบบัสบาร์: การตรวจสอบข้อกำหนดเฉพาะของบัสบาร์ การเชื่อมต่อ คุณภาพการติดตั้ง และข้อกำหนดด้านฉนวน
หน่วยงาน: การตรวจสอบการประกอบยูนิตแบบถอดได้ โครงสร้างทางกล และการเชื่อมต่อทางไฟฟ้า
การควบคุมรอง: การตรวจสอบการเดินสายควบคุม ขั้วต่อ การวัด และวงจรสัญญาณ
การทดสอบตู้แบบสมบูรณ์: การตรวจสอบก่อนส่งมอบและการทดสอบประสิทธิภาพทางไฟฟ้าตามข้อกำหนดของโครงการที่เกี่ยวข้อง
GCS ส่วนใหญ่ใช้สำหรับการกระจายพลังงานแรงดันต่ำ การควบคุมมอเตอร์แบบรวมศูนย์ และการชดเชยพลังงานปฏิกิริยาในโรงไฟฟ้า โรงงานปิโตรเคมี โลหะวิทยา โรงงานสิ่งทอ อาคารสูง และการใช้งานทางอุตสาหกรรมอื่นๆ
สามารถกำหนดค่า GCS ให้มีกระแสไฟพิกัดสูงถึง 4000A โดยพิกัดสุดท้ายจะถูกกำหนดโดยการออกแบบขาเข้า บัสบาร์ และตัวป้อน
ระบบได้รับการออกแบบสำหรับระบบ AC แรงดันต่ำ 380V, 400V และ 660V ที่มีความถี่พิกัด 50Hz หรือ 60Hz
ใช่. สามารถกำหนดค่า GCS ด้วยหน่วยการทำงานที่เกี่ยวข้องกับ MCC เพื่อการควบคุม การกระจาย และการป้องกันมอเตอร์อุตสาหกรรมแบบรวมศูนย์
ใช่. สามารถรวมฟังก์ชันการชดเชยพลังงานรีแอกทีฟได้ตามการออกแบบโครงการและข้อกำหนดการจัดการตัวประกอบกำลัง
