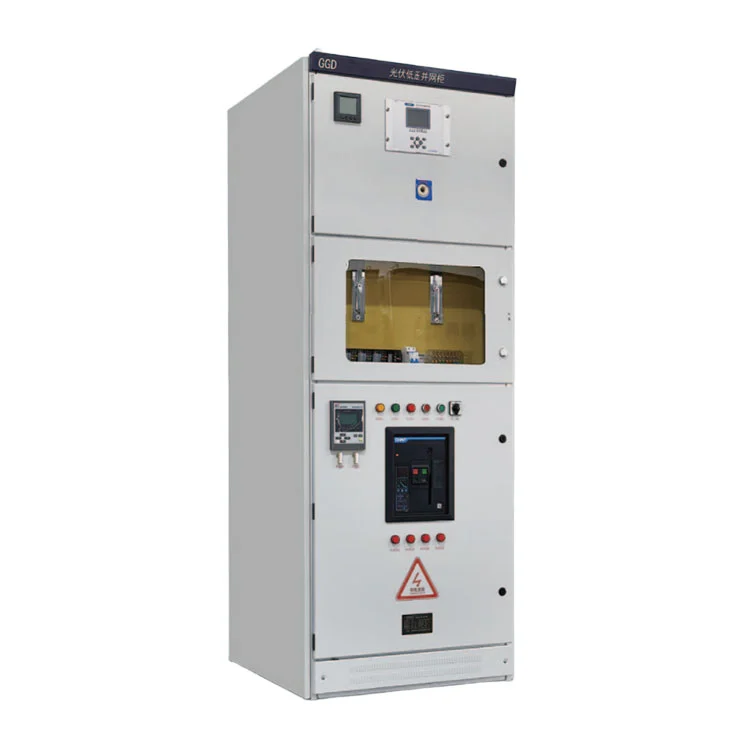

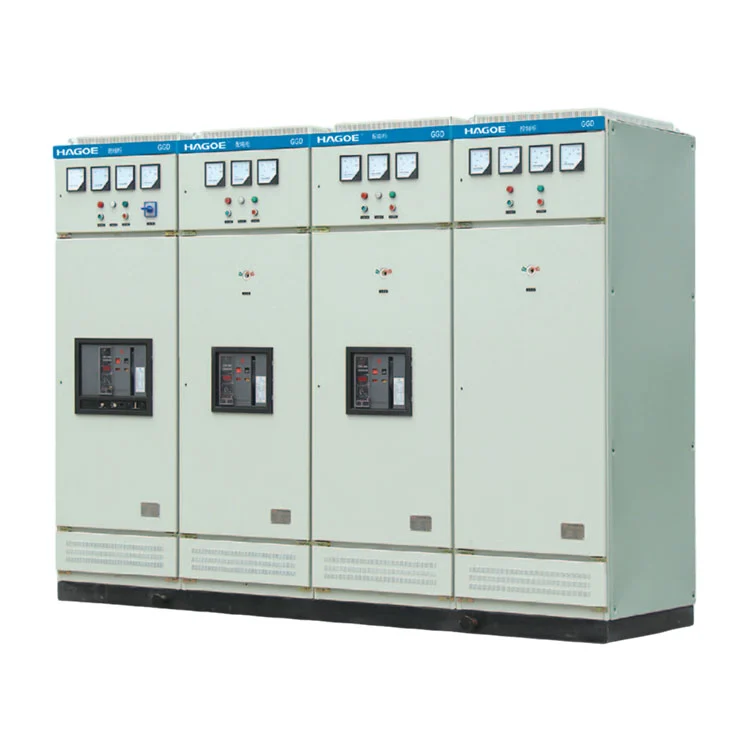

GGD สวิตช์แรงดันต่ำ

GGD ไม่ใช่แค่กล่องโลหะเท่านั้น มันคือกชุดสวิตช์เกียร์แรงดันต่ำประกอบด้วยเซอร์กิตเบรกเกอร์ บัสบาร์ อุปกรณ์ป้องกัน เครื่องมือวัด และส่วนประกอบควบคุม

ในระบบจำหน่ายทั่วไป กำลังไฟฟ้าจะลดลงผ่านหม้อแปลงก่อนเข้าสู่สวิตช์เกียร์แรงดันต่ำ สวิตช์เกียร์แรงดันต่ำ GGD รับพลังงานผ่านวงจรขาเข้าหลักและจ่ายพลังงานให้กับระบบไฟ มอเตอร์ อุปกรณ์การผลิต และโหลดแรงดันต่ำอื่นๆ ผ่านวงจรป้อนแต่ละตัว

เส้นทางพลังงานพื้นฐานสามารถแสดงเป็น:

หม้อแปลงไฟฟ้า → วงจรขาเข้าหลัก → ระบบบัสบาร์ → วงจรป้อน → โหลดไฟฟ้า

ด้วยเหตุนี้ การเลือกสวิตช์เกียร์จึงควรพิจารณากระแสไฟที่มากกว่าพิกัดกระแสไฟฟ้าลัดวงจรที่คาดหวัง คุณลักษณะโหลด จำนวนวงจรขาออก การจัดเรียงบัสบาร์ การประสานงานการป้องกัน และเงื่อนไขการติดตั้งทั้งหมดส่งผลต่อการกำหนดค่าขั้นสุดท้าย

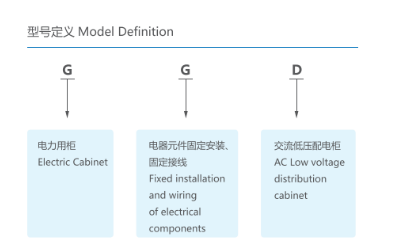

คำจำกัดความของโมเดล

ลักษณะทางวิศวกรรม

คุณค่าทางวิศวกรรมหลักของสวิตช์เกียร์แรงดันต่ำ GGD คือการจัดหาแพลตฟอร์มที่มีโครงสร้างและบำรุงรักษาได้สำหรับการกระจายพลังงานแรงดันต่ำ

ตามข้อกำหนดของผลิตภัณฑ์ที่ให้มา ลักษณะสำคัญ ได้แก่:

ความสามารถในการทำลายไฟฟ้าลัดวงจรสูง

รุ่น GGD ที่แตกต่างกันมีระดับกระแสไฟลัดวงจรที่แตกต่างกัน ทำให้สามารถเลือกสวิตช์เกียร์ตามระดับความผิดปกติของระบบ

ประสิทธิภาพการทนทานต่อความร้อนและไดนามิก

ตู้และระบบนำไฟฟ้าต้องทนทานต่อผลกระทบด้านความร้อนและแรงแม่เหล็กไฟฟ้าที่เกิดขึ้นระหว่างสภาวะไฟฟ้าลัดวงจร พารามิเตอร์ที่เกี่ยวข้อง ได้แก่ พิกัดทนกระแสไฟช่วงสั้นและพิกัดทนกระแสไฟสูงสุด

การกำหนดค่าทางไฟฟ้าที่ยืดหยุ่น

สามารถกำหนดค่าวงจรขาเข้า ขาออก โหลด และกระจายได้ตามความต้องการของโครงการ

การติดตั้งและบำรุงรักษาในทางปฏิบัติ

สถาปัตยกรรมตู้ที่จัดตั้งขึ้นอำนวยความสะดวกในการติดตั้งอุปกรณ์ การตรวจสอบวงจร และการบำรุงรักษาในภายหลัง

สถาปัตยกรรมการกระจายแบบปรับขนาดได้

การให้คะแนนปัจจุบันที่แตกต่างกันมีอยู่ในการกำหนดค่า GGD1, GGD2 และ GGD3 เพื่อให้ตรงกับความสามารถในการจำหน่ายที่แตกต่างกัน

GGD1 / GGD2 / GGD3 — คะแนนแตกต่างกันอย่างไร

ไม่ควรมองว่ากลุ่ม GGD ทั้งสามกลุ่มเป็นเพียงขนาดตู้ที่แตกต่างกัน ความแตกต่างหลักของพวกเขาเกี่ยวข้องกับพิกัดกระแสและความสามารถในการทนต่อการลัดวงจร.

หมายเหตุการจัดซื้อจัดจ้าง:ไม่ควรเลือกรุ่นสุดท้ายตามกระแสโหลดเพียงอย่างเดียว ควรยืนยันระดับการลัดวงจรของโครงการ ความจุของหม้อแปลง การประสานงานการป้องกัน และการกำหนดค่าตัวป้อนก่อนสั่งซื้อ

อธิบายประสิทธิภาพการลัดวงจร

ในการเลือกสวิตช์เกียร์แรงดันต่ำ พิกัดกระแสไฟลัดวงจรที่ได้รับการจัดอันดับ พิกัดเวลาสั้นที่ทนต่อกระแส และพิกัดสูงสุดที่ทนต่อกระแส อธิบายแง่มุมต่าง ๆ ของประสิทธิภาพการทำงานผิดพลาด

กระแสไฟฟ้าลัดวงจรที่กำหนดเกี่ยวข้องกับความสามารถของสวิตช์เกียร์ในการขัดจังหวะกระแสไฟฟ้าลัดวงจรที่ระบุภายใต้เงื่อนไขที่กำหนด

กระแสไฟฟ้าทนช่วงเวลาสั้นที่กำหนด บ่งชี้กระแสไฟฟ้าที่บริภัณฑ์สามารถทนได้ในช่วงระยะเวลาที่กำหนดระหว่างเหตุการณ์ไฟฟ้าลัดวงจร โดยเฉพาะอย่างยิ่งในส่วนที่เกี่ยวข้องกับความเครียดจากความร้อน

กระแสไฟฟ้าทนกระแสสูงสุดที่กำหนดสัมพันธ์กับแรงแม่เหล็กไฟฟ้าที่เกี่ยวข้องกับกระแสไฟฟ้าลัดวงจรสูงสุด

ด้วยเหตุนี้ พารามิเตอร์เหล่านี้จึงควรจับคู่กับกระแสไฟฟ้าลัดวงจรที่คาดหวังที่คำนวณได้ของโครงการ แทนที่จะเลือกตู้เพียงตามกระแสการทำงานปกติ

ตัวเลือกการกำหนดค่าไฟฟ้า

สวิตช์เกียร์แรงดันต่ำ GGD สามารถกำหนดค่าได้ตามโทโพโลยีการกระจายของโครงการ

การกำหนดค่าทั่วไป ได้แก่:

ส่วนที่เข้ามา

เชื่อมต่อตู้กับหม้อแปลงหรือแหล่งพลังงานแรงดันต่ำต้นทาง

ส่วนตัวป้อนขาออก

มีวงจรป้อนอิสระสำหรับพื้นที่หรืออุปกรณ์ต่างๆ

โหลดมอเตอร์

กำหนดค่าด้วยอุปกรณ์สวิตชิ่ง การป้องกัน และการควบคุมที่เหมาะสมสำหรับการใช้งานมอเตอร์

การกระจายแสงสว่าง

จัดเตรียมวงจรไฟฟ้าแรงต่ำโดยเฉพาะสำหรับระบบไฟส่องสว่าง

การชดเชยพลังงานปฏิกิริยา

การชดเชยตัวเก็บประจุสามารถรวมเข้าด้วยกันได้ตามข้อกำหนดด้านกำลังไฟฟ้าของโครงการและข้อกำหนดด้านกำลังไฟฟ้ารีแอกทีฟ

การวัดแสงและการตรวจสอบ

สามารถรวมฟังก์ชันแรงดันไฟฟ้า กระแสไฟฟ้า พลังงาน และการตรวจสอบอื่นๆ ไว้ได้ตามความต้องการของโครงการ

ออกแบบตามสภาพการติดตั้งจริง

ตามข้อมูลผลิตภัณฑ์ที่ให้มา ซีรีส์ GGD มีไว้สำหรับสภาพการทำงานทั่วไปต่อไปนี้:

• อุณหภูมิอากาศแวดล้อม:-5°ซ ถึง +40°ซ
• อุณหภูมิเฉลี่ย 24 ชั่วโมง:≤ +35°ซ
• ระดับความสูงในการติดตั้ง:≤ 2,000 ม
• ความชื้นสัมพัทธ์ที่ +40°C:≤ 50%
• ความชื้นสัมพัทธ์ที่ +20°C: สูงถึง90%
• ความโน้มเอียงในการติดตั้ง:≤ 5° จากระนาบแนวตั้ง
• ไม่ได้มีไว้สำหรับสถานที่ที่มีการสั่นสะเทือนอย่างรุนแรง แรงกระแทก หรือสภาวะที่อาจก่อให้เกิดการกัดกร่อนของส่วนประกอบทางไฟฟ้า

สำหรับสภาพแวดล้อมในพื้นที่สูง ความชื้นสูง มีฤทธิ์กัดกร่อนสูง มีการสั่นสะเทือนสูง หรือสภาพแวดล้อมที่ไม่ปกติ สภาพไซต์จริงควรได้รับการยืนยันในระหว่างขั้นตอนการสอบถามด้านเทคนิค เพื่อให้สามารถกำหนดค่าอุปกรณ์ได้อย่างเหมาะสม

ตำแหน่งที่ใช้สวิตช์เกียร์แรงดันต่ำ GGD

สวิตช์เกียร์แรงดันต่ำ GGD เหมาะสำหรับการใช้งานที่ต้องการการกระจายและควบคุมพลังงานแรงดันต่ำแบบรวมศูนย์ รวมไปถึง:

โรงไฟฟ้าและสถานีไฟฟ้าย่อย

สำหรับระบบจำหน่ายไฟฟ้าแรงต่ำและระบบไฟฟ้าเสริม

การผลิตภาคอุตสาหกรรม

สำหรับสายการผลิต เครื่องจักร ปั๊ม พัดลม และงานอุตสาหกรรมอื่นๆ

การทำเหมืองแร่และอุตสาหกรรมหนัก

สำหรับระบบจำหน่ายไฟฟ้าอุตสาหกรรมและเหมืองแร่

โครงการโครงสร้างพื้นฐาน

สำหรับการจำหน่ายไฟฟ้าแรงต่ำในอาคาร โครงสร้างพื้นฐานของเทศบาล และสถานที่สาธารณะ

โครงการพลังงานทดแทน

เป็นส่วนหนึ่งของส่วนการจำหน่ายไฟฟ้ากระแสสลับแรงดันต่ำของโครงการพลังงานหมุนเวียน โดยขึ้นอยู่กับสถาปัตยกรรมระบบโดยรวม

การอัพเกรดเครือข่ายการจัดจำหน่าย

สำหรับการอัพเกรดและขยายระบบจำหน่ายไฟฟ้าแรงต่ำที่มีอยู่

GGD กับตู้จำหน่ายแรงดันต่ำทั่วไป

สำหรับการจำหน่ายในที่พักอาศัยแบบธรรมดาหรือในขนาดเล็ก กล่องกระจายแบบพื้นฐานอาจเพียงพอแล้ว โรงงานอุตสาหกรรม สถานีไฟฟ้าย่อย และโครงการโครงสร้างพื้นฐานมักต้องมีการกำหนดที่ชัดเจนกว่านี้ความสามารถในการลัดวงจร ความจุบัสบาร์ ปริมาณตัวป้อน การกำหนดค่าการป้องกัน และข้อกำหนดในการบำรุงรักษา.

นี่คือจุดที่ชุดสวิตช์เกียร์แรงดันต่ำ GGD มีความเหมาะสมมากขึ้นสำหรับการใช้งานการกระจายทางวิศวกรรม

การควบคุมคุณภาพตั้งแต่แผ่นโลหะไปจนถึงตู้ที่สมบูรณ์

GGD คือชุดประกอบทางไฟฟ้าที่สมบูรณ์ ซึ่งหมายความว่าคุณภาพของผลิตภัณฑ์ไม่ได้ขึ้นอยู่กับส่วนประกอบแต่ละชิ้นเท่านั้น แต่ยังขึ้นอยู่กับส่วนประกอบด้วยความแม่นยำในการผลิตตู้ การเชื่อมต่อบัสบาร์ ระยะห่างของตัวนำ ความต่อเนื่องของสายดิน การติดตั้งส่วนประกอบ และการเดินสายไฟทั้งตู้.

HAGOE จัดการการผลิตภายใต้ระบบการจัดการคุณภาพ ISO9001 และใช้การควบคุมคุณภาพจากการตรวจสอบวัสดุและส่วนประกอบที่เข้ามา ผ่านการทดสอบทั้งตู้

กระบวนการผลิตโดยทั่วไปประกอบด้วย:

การตรวจสอบที่เข้ามา → การแปรรูปโลหะแผ่น → การประกอบตู้ → การติดตั้งบัสบาร์ → การติดตั้งส่วนประกอบ → การเดินสายไฟ → การตรวจสอบไฟฟ้า → การทดสอบการทำงาน → การตรวจสอบขั้นสุดท้าย

สำหรับโครงการด้านวิศวกรรม HAGOE สามารถจัดเตรียมเอกสารทางเทคนิค บันทึกการตรวจสอบ เอกสารรับรอง แผนผังสายไฟ และเอกสารที่เกี่ยวข้องกับการติดตั้งตามข้อกำหนดในการจัดซื้อ

คำถามที่พบบ่อย

สวิตช์เกียร์แรงดันต่ำ GGD ใช้ทำอะไร?

สวิตช์เกียร์แรงดันต่ำ GGD ส่วนใหญ่ใช้สำหรับการกระจายพลังงานไฟฟ้าแรงดันต่ำ AC, แสง, การควบคุมและการป้องกันในโรงไฟฟ้า, สถานีย่อย, โรงงานอุตสาหกรรม, สถานประกอบการเหมืองแร่และโครงการโครงสร้างพื้นฐาน

ฉันจะเลือก GGD1, GGD2 หรือ GGD3 ได้อย่างไร

การเลือกควรขึ้นอยู่กับกระแสไฟที่กำหนด กระแสไฟลัดวงจรในอนาคต ข้อกำหนดของตัวป้อน และการกำหนดค่าระบบ

ตู้ GGD สามารถปรับแต่งได้หรือไม่?

ใช่. HAGOE สามารถปรับแต่งการกำหนดค่าทางไฟฟ้าตามวงจรขาเข้า ตัวป้อนขาออก การสูบจ่าย การป้องกัน การชดเชย ข้อกำหนดการควบคุม และขนาดการติดตั้ง

GGD เหมาะสำหรับติดตั้งภายนอกอาคารหรือไม่?

สภาพการทำงานมาตรฐานที่ให้มานั้นมีไว้สำหรับการติดตั้งทั่วไปเป็นหลัก การใช้งานกลางแจ้งต้องมีการยืนยันการป้องกันตัวเครื่อง อุณหภูมิ ความชื้น การแผ่รังสีแสงอาทิตย์ และข้อกำหนดด้านสิ่งแวดล้อมอื่นๆ ก่อนการกำหนดค่า
