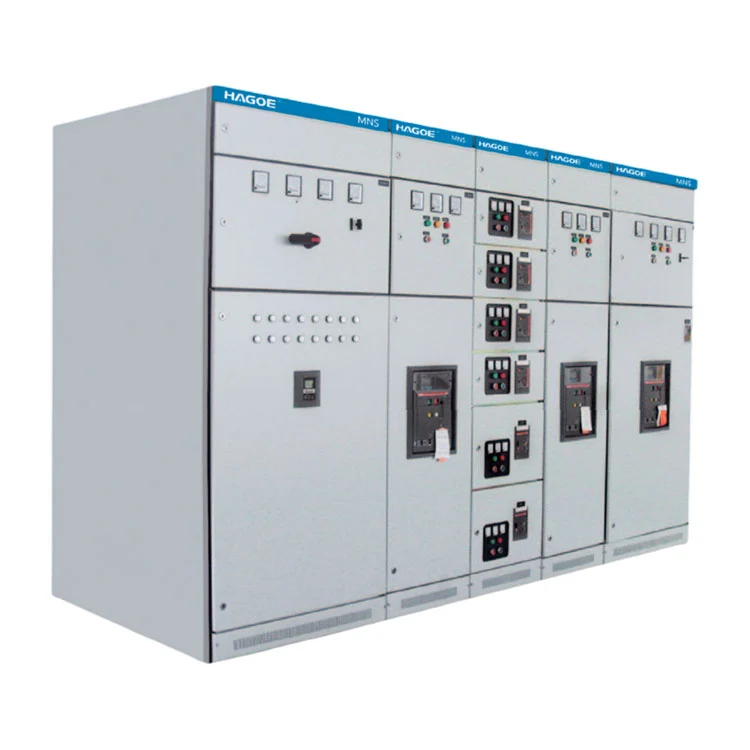

MNS สวิตช์เกียร์แรงดันต่ำ

สวิตช์เกียร์แรงดันต่ำ MNS เป็นระบบสวิตช์เกียร์แรงดันต่ำแบบสมบูรณ์ที่มีศูนย์กลางอยู่ที่ยูนิตการทำงานแบบโมดูลาร์และสถาปัตยกรรมแบบถอดได้

แทนที่จะกำหนดค่าตู้ตามความจุโดยรวมเท่านั้น MNS เน้นที่การผสมผสานหน่วยการทำงานที่เป็นมาตรฐาน ตัวป้อนขาเข้า วงจรขาออก หน่วยควบคุมมอเตอร์ และวงจรชดเชยสามารถจัดเรียงได้ตามการออกแบบทางไฟฟ้าของโครงการ ช่วยให้กลุ่มผลิตภัณฑ์สวิตช์เกียร์สอดคล้องกับโครงสร้างโหลดที่แตกต่างกัน

HAGOE MNS ได้รับการออกแบบมาสำหรับระบบไฟฟ้ากระแสสลับที่มีแรงดันไฟฟ้าในการทำงานสูงถึง 660V ครอบคลุมฟังก์ชันการแปลง การกระจาย และการควบคุมกำลัง

สำหรับโครงการอุตสาหกรรมที่ต้องใช้วงจรกระจายหลายวงจร วงจรควบคุมมอเตอร์ MCC และการควบคุมไฟฟ้าแบบรวมศูนย์ สถาปัตยกรรมแบบโมดูลาร์ให้วิธีการที่มีโครงสร้างมากขึ้นในการจัดระเบียบฟังก์ชันภายในของสวิตช์เกียร์

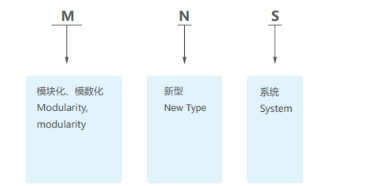

คำจำกัดความของโมเดล

การกำหนดค่าตู้ฟังก์ชั่นสามแบบ

ศูนย์กระจายพลังงานพีซี

ตู้ PC ใช้สำหรับจ่ายไฟเข้าและจ่ายแรงดันต่ำหลัก ขึ้นอยู่กับการให้คะแนนปัจจุบันและข้อกำหนดของโครงการ สามารถรองรับได้เซอร์กิตเบรกเกอร์ซีรีส์ Emax, MT, 3WN, AH และ MEสำหรับการเชื่อมต่อ การป้องกัน และการกระจายพลังงานที่เข้ามา

ศูนย์ควบคุมมอเตอร์ เอ็ม.ซี.ซี

ตู้ MCC ได้รับการออกแบบสำหรับโหลดมอเตอร์อุตสาหกรรมเป็นหลัก ตามขนาดของชุดลิ้นชักและข้อกำหนดของวงจร วงจรการทำงานแต่ละวงจรสามารถใช้เบรกเกอร์แบบหล่อที่มีความจุทำลายสูงหรือสวิตช์โหลดแบบหมุนพร้อมตัวป้องกันฟิวส์สำหรับการควบคุมและการป้องกันมอเตอร์แบบรวมศูนย์

ตู้ชดเชยพลังงานปฏิกิริยา

สามารถติดตั้งตู้ชดเชยพลังงานรีแอกทีฟได้ฟังก์ชั่นการชดเชยพลังงานปฏิกิริยาแบบแมนนวลอัตโนมัติและระยะไกลตามการออกแบบโครงการ รองรับการจัดการตัวประกอบกำลังภายในระบบจำหน่าย

การผสมผสานระหว่าง PC, MCC และฟังก์ชันการชดเชยทำให้ MNS สามารถทำหน้าที่เป็นระบบจ่ายไฟแรงดันต่ำและระบบควบคุมมอเตอร์ได้อย่างสมบูรณ์ แทนที่จะเป็นตู้จ่ายไฟแบบสแตนด์อโลน

สถาปัตยกรรมแบบถอดได้สำหรับการบำรุงรักษาตามหน้าที่

MNS ใช้หน่วยฟังก์ชันที่ถอนได้ ระบบจำหน่ายทางอุตสาหกรรมมักประกอบด้วยวงจรป้อนและมอเตอร์จำนวนมาก ด้วยอุปกรณ์ที่ติดตั้งอยู่กับที่ การบำรุงรักษาวงจรแต่ละวงจรอาจต้องมีการตัดการเชื่อมต่อและการทำงานที่กว้างขวางมากขึ้น

สถาปัตยกรรมแบบถอดได้จะจัดวงจรการทำงานแต่ละวงจรให้เป็นหน่วยอิสระ ช่วยให้กิจกรรมการบำรุงรักษาสามารถกำหนดเป้าหมายได้เจาะจงมากขึ้น

ในระหว่างการกำหนดค่าทางวิศวกรรม สามารถเลือกหน่วยลิ้นชักที่เหมาะสมได้ตามประเภทของวงจรและพิกัด จากนั้นจึงประกอบผ่านโมดูลที่ได้มาตรฐาน

การออกแบบนี้เหมาะอย่างยิ่งสำหรับ:

จำหน่ายอุตสาหกรรมหลายวงจร

ศูนย์ควบคุมมอเตอร์

ระบบไฟฟ้าในสายการผลิตขนาดใหญ่

ห้องไฟฟ้าส่วนกลาง

โรงงานอุตสาหกรรมที่ดำเนินงานอย่างต่อเนื่อง

โมดูลมาตรฐานสำหรับการกำหนดค่าเฉพาะโครงการ

ข้อได้เปรียบที่สำคัญของสวิตช์เกียร์แรงดันต่ำ MNS ไม่เพียงแต่มีโครงสร้างที่สามารถถอดออกได้เท่านั้น แต่ยังรวมไปถึงตัวมันด้วยการออกแบบโมดูลาร์ที่ได้มาตรฐาน.

โครงการอุตสาหกรรมอาจรวมถึงตัวป้อนขาเข้าที่มีความจุสูง ตัวป้อนกำลังทั่วไป วงจรมอเตอร์ขนาดเล็ก วงจรควบคุม และวงจรชดเชยปฏิกิริยาภายในระบบแรงดันไฟฟ้าต่ำเดียวกัน วงจรเหล่านี้มีพิกัดกระแส ข้อกำหนดในการป้องกัน และวิธีการควบคุมที่แตกต่างกัน

ดังนั้นการกำหนดค่า MNS ควรเป็นไปตาม:

ความจุของหม้อแปลงไฟฟ้า

กระแสที่เข้ามา

ปริมาณตัวป้อน

โหลดมอเตอร์

วิธีการสตาร์ทมอเตอร์

ข้อกำหนดการป้องกัน

ความต้องการพลังงานปฏิกิริยา

ข้อกำหนดการควบคุมและการสื่อสาร

HAGOE สามารถกำหนดค่าการจัดเรียงตู้และหน่วยการทำงานตามไดอะแกรมบรรทัดเดียว รายการโหลด หรือข้อกำหนดทางเทคนิคของโครงการของลูกค้า

การใช้งาน

สวิตช์เกียร์แรงดันต่ำ MNS มีไว้สำหรับระบบอุตสาหกรรมที่ต้องการการกระจายแรงดันไฟฟ้าต่ำแบบรวมศูนย์และการควบคุมมอเตอร์ แทนที่จะจำกัดอยู่เพียงอุตสาหกรรมเดียว

การใช้งานทั่วไปได้แก่โรงไฟฟ้า สถานีไฟฟ้าย่อย โรงงานปิโตรเคมี โลหะวิทยาและเหล็กรีด ระบบพลังงานการขนส่ง อุตสาหกรรมเบา และโรงงานสิ่งทอ.

พารามิเตอร์ทางเทคนิค

ระดับการป้องกัน

สภาพแวดล้อมการบริการ

เงื่อนไขการบริการมาตรฐานสำหรับ MNS ควรได้รับการยืนยันตามข้อกำหนดการออกแบบอุปกรณ์ เงื่อนไขทั่วไป ได้แก่:

• อุณหภูมิอากาศแวดล้อม:-5°ซ ถึง +40°ซ
• อุณหภูมิเฉลี่ย 24 ชั่วโมง:ไม่เกิน +35°C
• ระดับความสูง:ไม่เกิน 2,000 ม
• ความชื้นสัมพัทธ์ที่ +40°C:ไม่เกิน 50%
• ความชื้นสัมพัทธ์ที่สูงขึ้นอาจยอมรับได้ที่อุณหภูมิต่ำกว่า เช่น90% ที่ +20°ซ
• ไม่ควรติดตั้งอุปกรณ์ในสภาพแวดล้อมที่มีมลภาวะรุนแรง การกัดกร่อนของสารเคมี ไฟไหม้ ความเสี่ยงในการระเบิด หรือการสั่นสะเทือนที่รุนแรง

โดยทั่วไปแล้วการขนส่งและการจัดเก็บจะได้รับการสนับสนุนภายใน-25°ซ ถึง +55°ซ. อาจพิจารณาอุณหภูมิระยะสั้นที่สูงขึ้น โดยมีเงื่อนไขว่าต้องไม่มีความเสียหายที่ไม่อาจย้อนกลับได้เกิดขึ้น

สำหรับการใช้งานพิเศษเช่นแท่นขุดเจาะน้ำมันนอกชายฝั่งและโรงไฟฟ้านิวเคลียร์ควรมีการสร้างข้อตกลงทางเทคนิคแยกต่างหากกับผู้ผลิตเพื่อกำหนดข้อกำหนดด้านสิ่งแวดล้อม ฉนวน โครงสร้าง วัสดุ และการทดสอบ

ความสามารถด้านวิศวกรรมและการผลิตของ HAGOE

Hagoe Electric Technology Co., Ltd. ก่อตั้งขึ้นเมื่อปี2008และมีประสบการณ์มากกว่า 18 ปีในด้านระบบส่งกำลัง ระบบจำหน่าย และอุปกรณ์อิเล็กทรอนิกส์กำลัง

สำหรับระบบแรงดันไฟฟ้าต่ำที่สมบูรณ์ เช่น สวิตช์เกียร์แรงดันไฟฟ้าต่ำ MNS HAGOE ให้มากกว่าการผลิตตู้มาตรฐาน ขอบเขตของเราครอบคลุมการออกแบบโครงร่างระบบไฟฟ้า การกำหนดค่าหน่วยการทำงาน การสร้างตู้ การประกอบส่วนประกอบ การทดสอบตู้ทั้งชุด และการจัดส่งระหว่างประเทศ.

บริษัทถือสิทธิบัตรระดับประเทศมากกว่า 34 รายการและดำเนินการโรงงานผลิตที่ติดตั้งเครื่องตัดเลเซอร์ Trumpf จากเยอรมนี เครื่องดัด CNC AMADA จากญี่ปุ่น อุปกรณ์เจาะ CNC อัตโนมัติ สายการผลิต SMT และระบบทดสอบอัจฉริยะ

ความสามารถในการผลิตเหล่านี้สนับสนุนความแม่นยำในการประดิษฐ์ตู้ ความสม่ำเสมอของโครงสร้าง และความเสถียรในการผลิต ในขณะที่ทีมวิศวกรมุ่งเน้นไปที่การกำหนดค่าระบบตามโหลดของโครงการ ปริมาณวงจร และข้อกำหนดในการควบคุม

การควบคุมคุณภาพและการปฏิบัติตามข้อกำหนด

HAGOE ดำเนินงานภายใต้การจัดการคุณภาพ ISO9001, การจัดการสิ่งแวดล้อม ISO14001 และระบบการจัดการอาชีวอนามัยและความปลอดภัย ISO45001.

การควบคุมคุณภาพ MNS ครอบคลุมถึง:

การตรวจสอบวัสดุที่เข้ามา
การตรวจสอบส่วนประกอบทางไฟฟ้าที่สำคัญ วัสดุของตู้ และชิ้นส่วนที่เกี่ยวข้องกับการจัดซื้อและข้อกำหนดของโครงการ

การผลิตตู้
กระบวนการตัดด้วยเลเซอร์และการดัดด้วย CNC ถูกนำมาใช้เพื่อรักษาความแม่นยำของมิติและความสม่ำเสมอในการประดิษฐ์

การประกอบหน่วยการทำงาน
การตรวจสอบโครงสร้างตู้ลิ้นชัก การทำงานทางกล และการเชื่อมต่อทางไฟฟ้า

การตรวจสอบบัสบาร์และสายไฟ
การตรวจสอบการติดตั้งบัสบาร์ การเชื่อมต่อ ฉนวน และสายไฟรอง

การทดสอบทางไฟฟ้า
การตรวจสอบโรงงานและการทดสอบประสิทธิภาพทางไฟฟ้าดำเนินการตามมาตรฐานที่บังคับใช้และข้อกำหนดทางเทคนิคของโครงการ

วิธีการตามกระบวนการนี้ช่วยลดความเสี่ยงด้านคุณภาพที่เกิดจากความแปรผันของส่วนประกอบ ความแตกต่างของการประกอบ และความไม่สอดคล้องกันของสายไฟระหว่างการผลิตเป็นชุด

เหตุใดจึงเลือก HAGOE MNS

สำหรับโครงการสวิตช์เกียร์แรงดันต่ำ MNS ประสิทธิภาพของระบบขั้นสุดท้ายขึ้นอยู่กับรูปลักษณ์ภายนอกของตู้มากกว่าการกำหนดค่าระบบ การจับคู่ส่วนประกอบ การออกแบบชุดลิ้นชัก การจัดเรียงบัสบาร์ การควบคุมรอง และการทดสอบขั้นสุดท้ายทั้งหมดต้องทำงานร่วมกันเป็นกระบวนการทางวิศวกรรมเดียว

HAGOE มอบความสามารถแบบบูรณาการตั้งแต่การวิจัยและพัฒนาและการผลิตไปจนถึงการส่งมอบโครงการ และสามารถกำหนดค่าระบบ MNS ตามความต้องการของลูกค้า:

ไดอะแกรมบรรทัดเดียว

รายการโหลด

ข้อกำหนดทางเทคนิค

สภาพแวดล้อมการติดตั้ง

ข้อกำหนดการป้องกัน

สำหรับโครงการมาตรฐาน HAGOE สามารถจัดเตรียมการเลือกผลิตภัณฑ์และการยืนยันพารามิเตอร์ทางเทคนิคได้ สำหรับระบบอัตโนมัติทางอุตสาหกรรม ปิโตรเคมี โลหะวิทยา และโครงการจัดจำหน่ายขนาดใหญ่ ทีมวิศวกรยังสามารถรองรับการกำหนดค่าระบบและเอกสารทางเทคนิคได้อีกด้วย
