ความแตกต่างระหว่างกยูพีเอสแบบโมดูลาร์และ UPS แบบทาวเวอร์แบบดั้งเดิมไม่ได้เป็นเพียงการออกแบบตู้เท่านั้น โดยเกี่ยวข้องกับแนวทางที่แตกต่างในการกำหนดค่าความจุ ความซ้ำซ้อน และการบำรุงรักษา
โดยปกติแล้ว UPS ทั่วไปจะได้รับการกำหนดค่าให้เป็นหน่วยจ่ายไฟที่สมบูรณ์ เมื่อโหลดเพิ่มขึ้น ผู้ใช้อาจต้องเพิ่มระบบ UPS อื่นหรือเปลี่ยนหน่วยที่มีอยู่เป็นรุ่นที่ใหญ่กว่า กยูพีเอสแบบโมดูลาร์รวมโมดูลพลังงาน ระบบควบคุม และฟังก์ชันที่เกี่ยวข้องไว้ในสถาปัตยกรรมที่ขยายได้ ช่วยให้สามารถกำหนดค่าความจุตามปริมาณงานปัจจุบันและแผนการขยายในอนาคต
สำหรับศูนย์ข้อมูลและห้องสื่อสาร สิ่งนี้สามารถเปลี่ยนการจัดซื้อของ UPS จากการปรับขนาดทั้งระบบสำหรับความต้องการสูงสุดในอนาคตตั้งแต่เริ่มต้นไปจนถึงการขยายกำลังการผลิตอย่างต่อเนื่องเมื่อโหลดจริงเพิ่มขึ้น

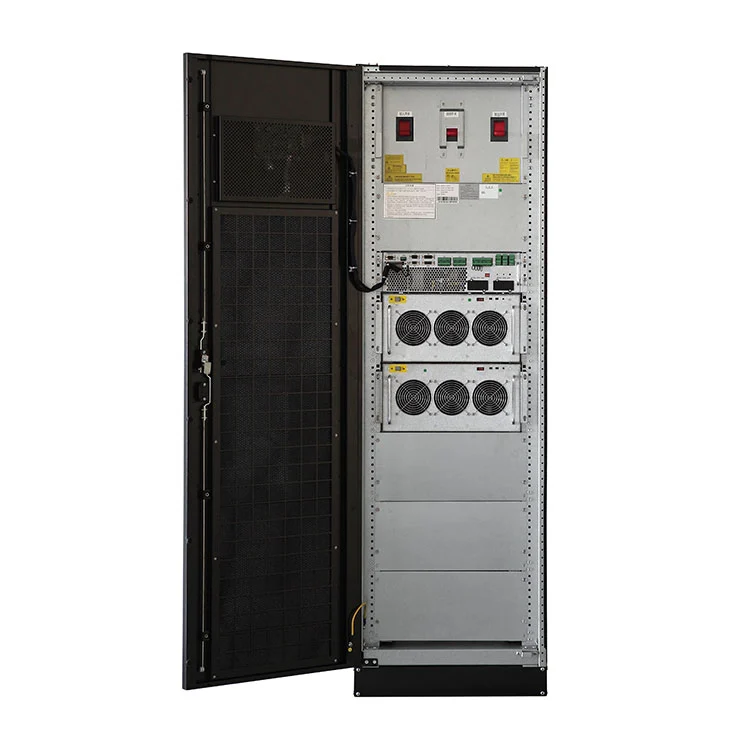

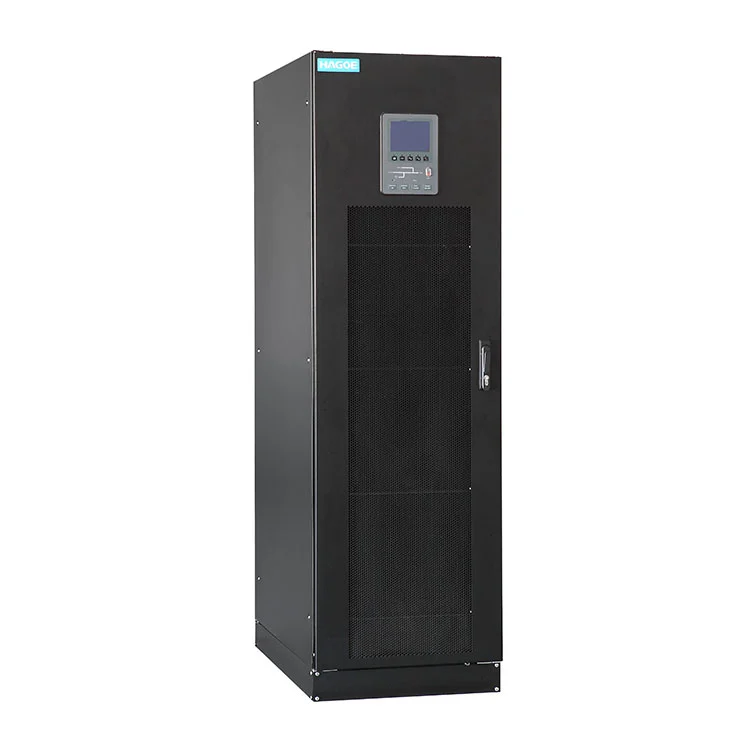

แหล่งจ่ายไฟแบบโมดูลาร์ของ UPSผสมผสานคุณสมบัติทางเทคนิคของระบบ UPS แบบทาวเวอร์แบบดั้งเดิมเข้ากับข้อกำหนดการทำให้เป็นโมดูลของศูนย์ข้อมูลและห้องอุปกรณ์ที่ทันสมัย มันรับเลี้ยงบุตรบุญธรรมเทคโนโลยีการควบคุมแบบดิจิตอล DSPและการออกแบบโมดูลาร์ซ้ำซ้อน N+Xทำให้ผู้ใช้สามารถกำหนดค่าระบบได้อย่างยืดหยุ่นตามความต้องการโหลดจริง โมดูลเดียวให้ความจุของ20KVAในขณะที่ความจุสูงถึง200KVA ต่อตู้สามารถทำได้โดยการเชื่อมต่อหลายโมดูลแบบขนาน
ในขณะที่ตระหนักถึงการออกแบบแบบโมดูลาร์ ระบบได้ปรับปรุงความน่าเชื่อถือ การนำไปใช้งาน และการบำรุงรักษาของอุปกรณ์ไฟฟ้าที่สำคัญได้อย่างมีนัยสำคัญ ทำให้เป็นตัวเลือกที่เหมาะสมสำหรับอุตสาหกรรมต่างๆ ที่มีความต้องการแหล่งจ่ายไฟที่มีความน่าเชื่อถือสูง
| หมวดหมู่ | พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|---|
| แบบอย่าง | แบบอย่าง | HM-33010GS / HM-33015GS / HM-33020GS / HM-33025GS / HM-33030GS |
| อินพุตหลัก | แรงดันไฟฟ้าขาเข้า | 380VAC / 400VAC / 415VAC |
| ความถี่อินพุต | 50/60เฮิร์ต | |
| เพาเวอร์แฟกเตอร์ | >0.99 | |
| อัตราการบิดเบือนปัจจุบัน | THDi <3% | |
| ช่วงแรงดันไฟฟ้า | -40%~+25%; -40%~-20% พร้อมการลดความถี่เชิงเส้น | |
| ช่วงความถี่ | 40–70 เฮิรตซ์ | |
| บายพาส | แรงดันไฟฟ้าบายพาส | 380VAC / 400VAC / 415VAC |
| ช่วงแรงดันไฟฟ้า | -20%~+15% | |
| ความจุเกินพิกัด | 135%,การทำงานระยะยาว | |
| ความจุเกินพิกัด | 135%–150%, 6 นาที | |
| ความจุเกินพิกัด | โหลด>150% เวลาทำงาน<100ms | |
| เอาท์พุต | แรงดันขาออก | 380VAC / 400VAC / 415VAC |
| ความแม่นยำของแรงดันไฟฟ้า | ±1%(โหลดที่สมดุล);±1.5%(โหลดไม่สมดุล) | |
| อัตราส่วนความผิดเพี้ยนของแรงดันไฟฟ้า | THD <1.5%(โหลดเชิงเส้น);ทีเอชดี <5%(โหลดแบบไม่เชิงเส้น) | |
| เพาเวอร์แฟกเตอร์ | 0.8 | |
| ความแม่นยำสามเฟส | 120°±0.5° | |
| อัตราส่วนมูลค่าสูงสุด | 3:1 | |
| ความจุเกินพิกัด | 110%, 1 ชั่วโมง เปลี่ยนเป็นบายพาส | |
| ความจุเกินพิกัด | 125%, 10 นาที เปลี่ยนเป็นบายพาส | |
| ความจุเกินพิกัด | 150%, 200ms สลับไปที่บายพาส | |
| ความจุเกินพิกัด | >150%,200msให้เปลี่ยนไปใช้บายพาส | |
| ระบบ | ประสิทธิภาพของระบบ | โมดูลปกติ:95% |
| ประสิทธิภาพของระบบ | โมดูลเศรษฐกิจ:98% | |
| ประสิทธิภาพของแบตเตอรี่ | 95% | |
| แสดง | จอแอลซีดี + แอลอีดี, หน้าจอสัมผัส + คีย์บอร์ด | |
| ระดับการป้องกัน | IP20 | |
| อินเตอร์เฟซการสื่อสาร | RS232, RS485, หน้าสัมผัสแห้ง, การ์ด SNMP, EPO, อินเทอร์เฟซเครื่องกำเนิดไฟฟ้า | |
| โหมดการเชื่อมต่อ | รองรับการเชื่อมต่อบนและล่าง | |
| อุณหภูมิในการทำงาน | 0–40°ซ | |
| อุณหภูมิในการจัดเก็บ | -25–70°ซ | |
| ความชื้นสัมพัทธ์ | 0–95%(ไม่มีการควบแน่น) | |
| เสียงรบกวน | <55dB | |
| แบตเตอรี่ | แรงดันแบตเตอรี่ | ±240VDC(สามารถตั้งค่าได้ 32–44 ส่วน) |
| การกำหนดค่าแบตเตอรี่ | กำลังของระบบ 20% | |
| ความทนทานต่อแรงดันไฟฟ้าของแบตเตอรี่ | ±1% | |
| น้ำหนัก | โมดูลพลังงาน | 10KVA:20กก |
| โมดูลพลังงาน | 15KVA:21กก | |
| โมดูลพลังงาน | 20KVA:25กก | |
| โมดูลพลังงาน | 25KVA:30กก | |
| โมดูลพลังงาน | 30KVA:34กก | |
| ขนาด | ตู้ 6 โมดูล | 600 × 900 × 1600มม |
| ตู้ 10 โมดูล | 600 × 900 × 2000มม | |
| โมดูลพลังงาน | 440 × 590 × 134มม(10KVA / 15KVA / 20KVA) | |
| น้ำหนักตู้ | ตู้ 6 โมดูล | รุ่น: HM060-10, HM090-15, HM120-20;150กก |
| ตู้ 10 โมดูล | รุ่น: HM100-10, HM150-15, HM200-20;180กก |
ข้อดีที่สำคัญประการหนึ่งของ UPS แบบโมดูลาร์คือความจุของ UPS สามารถปฏิบัติตามข้อกำหนดด้านโหลดจริงได้
ตัวอย่างเช่น ห้องเครื่องที่สร้างขึ้นใหม่อาจมีโหลดเริ่มต้นค่อนข้างต่ำ แต่สามารถเพิ่มเซิร์ฟเวอร์ ระบบจัดเก็บข้อมูล อุปกรณ์เครือข่าย หรือโหลดไอทีอื่น ๆ ในอนาคต ด้วยสถาปัตยกรรมแบบโมดูลาร์ การกำหนดค่าของ UPS สามารถขยายได้ตามการเติบโตของโครงการจริง แทนที่จะซื้อกำลังการผลิตทั้งหมดในอนาคตตั้งแต่เริ่มต้น
สำหรับการโหลดที่สำคัญ การเลือก UPS ไม่เพียงแต่เกี่ยวกับความสามารถในการรองรับความต้องการเท่านั้น ระบบยังต้องพิจารณาว่าระบบที่เหลือสามารถทำงานได้ต่อไปหรือไม่หากโมดูลจ่ายไฟไม่พร้อมใช้งาน
HAGOE Modular UPS ใช้การออกแบบโมดูลาร์ซ้ำซ้อน N+X. ในสถาปัตยกรรมนี้"เอ็น"หมายถึงจำนวนโมดูลที่จำเป็นในการรองรับโหลดจริงในขณะที่"เอ็กซ์"แสดงถึงโมดูลซ้ำซ้อนเพิ่มเติม การกำหนดค่าระบบสำรองที่เหมาะสมสามารถลดผลกระทบของความล้มเหลวของโมดูลแต่ละตัวต่อระบบจ่ายไฟโดยรวมได้
การกำหนดค่า N+X จริงควรพิจารณาตามความสามารถในการรับน้ำหนัก ระดับความน่าเชื่อถือที่ต้องการ และข้อกำหนดการออกแบบโครงการ
| การเปรียบเทียบ | ยูพีเอสแบบโมดูลาร์ | UPS แบบทาวเวอร์แบบดั้งเดิม |
|---|---|---|
| สถาปัตยกรรม | สถาปัตยกรรมพลังงานแบบโมดูลาร์ | หน่วย UPS แบบบูรณาการ |
| การกำหนดค่าความจุ | การกำหนดค่าตามโมดูลที่ยืดหยุ่น | โดยปกติจะกำหนดโดยความจุของหน่วย UPS |
| การขยายตัว | เพิ่มโมดูลตามความต้องการ | อาจต้องมีหน่วย UPS เพิ่มเติมหรือเปลี่ยนใหม่ |
| ความซ้ำซ้อน | สามารถกำหนดค่าความซ้ำซ้อน N+X ได้ | โดยปกติจะขึ้นอยู่กับความซ้ำซ้อนของ UPS โดยสมบูรณ์ |
| การซ่อมบำรุง | โมดูลที่ผิดพลาดสามารถจัดการได้อย่างอิสระขึ้นอยู่กับการออกแบบ | การบำรุงรักษาอาจเกี่ยวข้องกับหน่วย UPS ทั้งหมด |
| การเติบโตของโหลดในอนาคต | เหมาะมากกับการขยายตัวแบบค่อยเป็นค่อยไป | ต้องมีการวางแผนกำลังการผลิตล่วงหน้ามากขึ้น |
| การติดตั้ง | ระบบตู้โมดูลาร์ | ตู้ UPS แบบธรรมดา |
| การกำหนดค่าเริ่มต้น | สามารถจับคู่กับโหลดจริงได้ | มักมีขนาดตามน้ำหนักบรรทุกสูงสุดที่คาดไว้ |
| ความเหมาะสมของศูนย์ข้อมูล | เหมาะอย่างยิ่งสำหรับโหลดวิกฤตที่ขยายได้ | เหมาะสำหรับการใช้งานที่มีความจุคงที่ |
| การจัดซื้อจัดจ้างมุ่งเน้น | ความสามารถในการปรับขนาด ความซ้ำซ้อน การบำรุงรักษา | ความจุ ความน่าเชื่อถือ และการกำหนดค่าระบบเริ่มต้น |
นี่ไม่ได้หมายความว่า UPS แบบโมดูลาร์จะดีกว่า UPS แบบทาวเวอร์แบบดั้งเดิมเสมอไป
เมื่อโหลดมีเสถียรภาพ ความจุที่ต้องการจะถูกกำหนดไว้อย่างชัดเจน และไม่น่าจะมีการขยายตัวในอนาคต UPS แบบเดิมอาจยังคงเป็นโซลูชันที่ตรงไปตรงมา
เมื่อโครงการเกี่ยวข้องกับการขยายอย่างต่อเนื่อง การเติบโตของโหลด การสร้างศูนย์ข้อมูลแบบเป็นขั้นตอน หรือข้อกำหนดด้านความพร้อมใช้งานสูง ความสามารถในการปรับขนาดและความซ้ำซ้อนของ UPS แบบโมดูลาร์สามารถให้คุณค่าที่มากขึ้นได้
ดังนั้น การจัดซื้อของ UPS ควรพิจารณาวงจรชีวิตของโครงการทั้งหมด แทนที่จะเน้นเฉพาะราคาซื้อเริ่มแรกเท่านั้น
ตามข้อมูลผลิตภัณฑ์ของ HAGOE โมดูลเดียวสามารถให้ความจุได้20KVA. สถาปัตยกรรมแบบโมดูลาร์ช่วยให้ผู้ใช้สามารถกำหนดค่าระบบตามความต้องการโหลดจริง แทนที่จะต้องพึ่งพาหน่วย UPS ความจุสูงเพียงหน่วยเดียว
ด้วยการเชื่อมต่อแบบขนานของโมดูลภายในตู้เดียว ระบบจึงสามารถกำหนดค่าความจุได้สูงสุด200KVA. ซึ่งช่วยให้ระบบสามารถตอบสนองความต้องการที่แตกต่างกันได้ตั้งแต่โหลดวิกฤตขนาดกลางไปจนถึงระบบไฟฟ้าในห้องเครื่องจักรขนาดใหญ่
หมายเหตุทางวิศวกรรม:ปริมาณโมดูลสุดท้าย ระดับความซ้ำซ้อน N+X การกำหนดค่าแบตเตอรี่ และความจุของระบบควรได้รับการยืนยันตามปริมาณการใช้งานจริงและข้อกำหนดของโครงการ
ศูนย์ข้อมูลมักจะพบกับการเติบโตของโหลดที่เพิ่มขึ้นอย่างต่อเนื่องเมื่อมีการเพิ่มเซิร์ฟเวอร์ ระบบจัดเก็บข้อมูล และอุปกรณ์เครือข่าย UPS แบบโมดูลาร์สามารถปรับให้เข้ากับความต้องการพลังงานที่เปลี่ยนแปลงผ่านการกำหนดค่าแบบโมดูลาร์ ทำให้เหมาะสำหรับสถาปัตยกรรมพลังงานของศูนย์ข้อมูลที่ขยายได้
ห้องโทรคมนาคมและการสื่อสารต้องการความต่อเนื่องของพลังงานในระดับสูงและความพร้อมใช้งานของอุปกรณ์ สามารถกำหนดค่าได้ตามขนาดโหลดของห้องในขณะที่ใช้สถาปัตยกรรมซ้ำซ้อนเพื่อปรับปรุงความพร้อมด้านพลังงานสำหรับอุปกรณ์สื่อสารที่สำคัญ
ระบบ PLC ตัวควบคุม อุปกรณ์ตรวจสอบ และอุปกรณ์สื่อสารที่ใช้ในระบบอัตโนมัติทางอุตสาหกรรมอาจต้องใช้พลังงานที่ต่อเนื่องและเสถียร โดยสามารถให้พลังงานสำรองและการปกป้องคุณภาพพลังงานสำหรับโหลดการควบคุมที่สำคัญ
สถาบันการเงิน ศูนย์กลางการค้า และระบบไอทีขององค์กรต้องการการทำงานที่เชื่อถือได้ของเซิร์ฟเวอร์และอุปกรณ์เครือข่าย สามารถจัดเตรียมสถาปัตยกรรมพลังงานสำรองที่ปรับขนาดได้สำหรับโหลดด้านไอทีที่สำคัญ
สำหรับบุคลากรฝ่ายจัดซื้อและโครงการ EPC แนะนำให้ชี้แจงรายละเอียดต่อไปนี้ในระหว่างขั้นตอนการสอบถาม:
1. ยืนยันความจุที่ต้องการ
ระบุโหลดปัจจุบัน โหลดสูงสุด และความสามารถในการขยายในอนาคต แทนที่จะระบุตัวเลขความจุทั่วไปของ UPS
2. กำหนดข้อกำหนดด้านความซ้ำซ้อน
ระบุชัดเจนว่าโครงการต้องการหรือไม่ยังไม่มีข้อความ+1หรืออย่างอื่นN+Xสถาปัตยกรรมซ้ำซ้อน
3. ยืนยันความเป็นอิสระของแบตเตอรี่
ระบุระยะเวลาที่ต้องการสำหรับ UPS เพื่อรักษาการทำงานของโหลดหลังจากไฟฟ้าดับ
4. ยืนยันเงื่อนไขการติดตั้ง
ให้ข้อมูลเกี่ยวกับพื้นที่ห้องเซิร์ฟเวอร์ วิธีการเข้า/ออกสายเคเบิล อุณหภูมิโดยรอบ และเส้นทางการเข้าถึงการบำรุงรักษา
5. ขอเอกสารทางเทคนิค
กำหนดให้ซัพพลายเออร์จัดเตรียมข้อมูลจำเพาะของผลิตภัณฑ์ ข้อเสนอระบบ แผนผังสายไฟ เอกสารรับรอง รายงานผลการทดสอบ และคู่มือการติดตั้ง/บำรุงรักษา
6. ประเมินความสามารถทางวิศวกรรมของซัพพลายเออร์
เมื่อต้องจัดการกับระบบ UPS แบบโมดูลาร์ อย่ามุ่งเน้นที่ราคาผลิตภัณฑ์เพียงอย่างเดียว ยังประเมินความสามารถของซัพพลายเออร์เกี่ยวกับการกำหนดค่าระบบ การออกแบบระบบคู่ขนาน การทดสอบ คำแนะนำในการติดตั้ง และการบำรุงรักษาหลังการขาย
ก่อตั้งเมื่อปี พ.ศ2008HAGOE มีประสบการณ์มากกว่า 18 ปีในการผลิตอุปกรณ์อิเล็กทรอนิกส์กำลังและแหล่งจ่ายไฟ สำหรับระบบ UPS แบบโมดูลาร์ที่เกี่ยวข้องกับโมดูลแบบขนาน ความซ้ำซ้อนและการทำงานต่อเนื่อง บริษัทใช้กระบวนการผลิตและการตรวจสอบครอบคลุมการประกอบทางอิเล็กทรอนิกส์และการทดสอบทั้งหน่วย
โรงงานผลิตอุปกรณ์ครบครันด้วยเครื่องตัดเลเซอร์ TRUMPF, เครื่องดัด CNC AMADA, สายการผลิต SMT และอุปกรณ์เจาะป้อมปืนอัตโนมัติ แหล่งข้อมูลการทดสอบประกอบด้วยอายุอัจฉริยะ, EMC, การป้องกัน IP และอุปกรณ์ทดสอบด้านสิ่งแวดล้อมเพื่อตรวจสอบประสิทธิภาพทางไฟฟ้า ความเสถียรในการทำงาน และการปรับตัวต่อสิ่งแวดล้อม

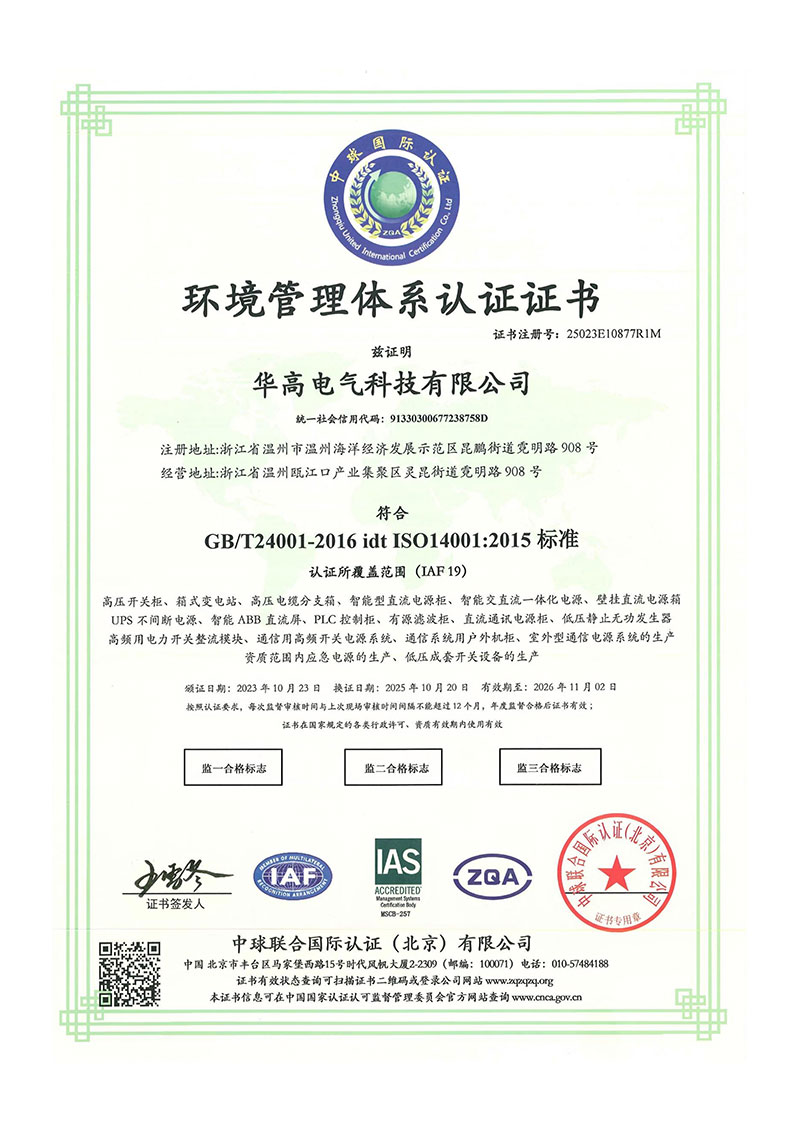

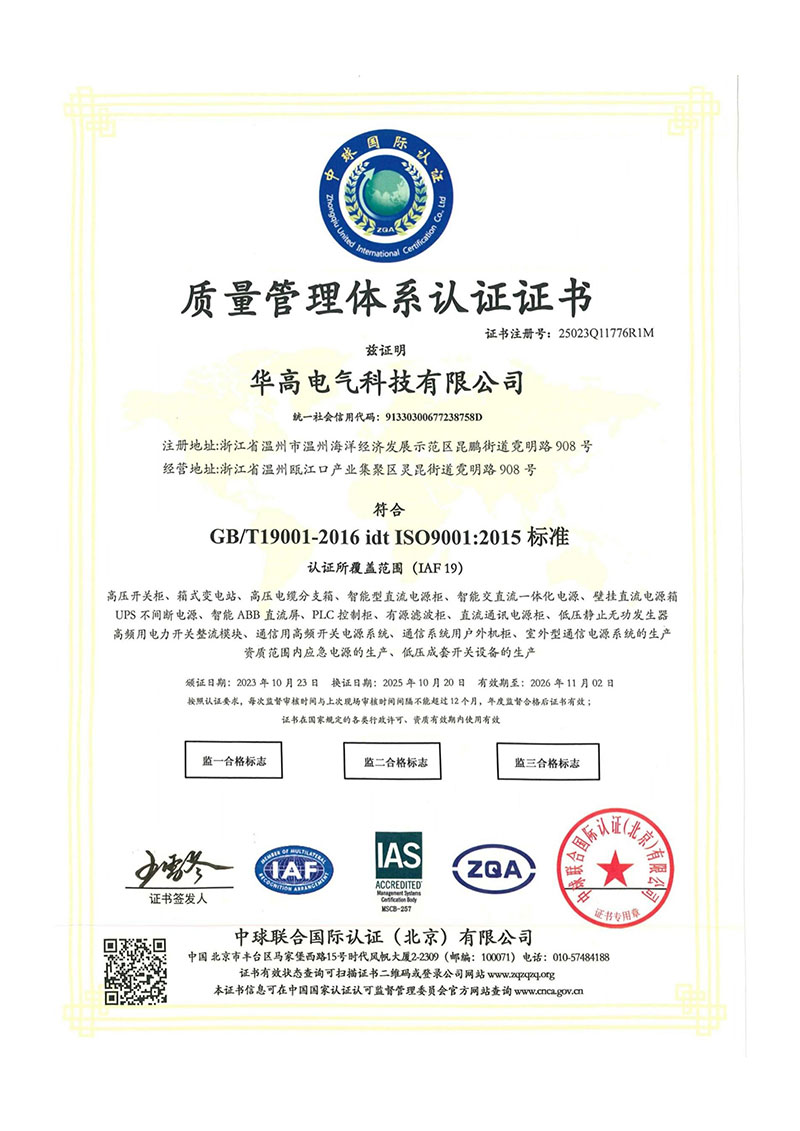

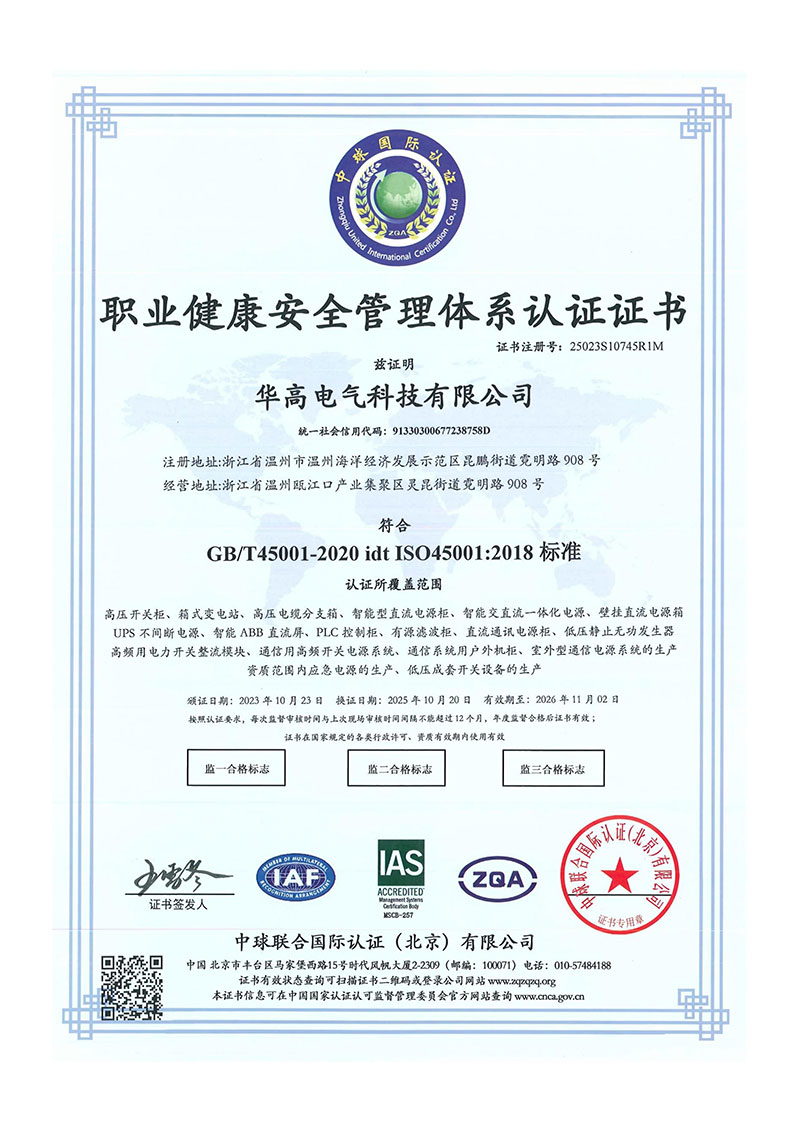

HAGOE ดำเนินงานภายใต้ISO9001, ISO14001 และ ISO45001ระบบการจัดการและการถือครองสิทธิบัตรระดับชาติมากกว่า 34 รายการ. กลุ่มผลิตภัณฑ์ของบริษัทยังครอบคลุมถึงระบบไฟฟ้า GZDW DC, UPS/EPS, อุปกรณ์จ่ายไฟ และระบบไฟฟ้าพลังงานใหม่ ซึ่งมอบประสบการณ์การผลิตที่เกี่ยวข้องสำหรับการพัฒนาโมดูลาร์ UPS และการบูรณาการระบบ
ความจุของ UPS ควรคำนวณตามโหลดจริง ตัวประกอบกำลัง ข้อกำหนดการขยายในอนาคต และระดับความซ้ำซ้อนที่ต้องการ แทนที่จะเพิ่มกำลังไฟพิกัดของอุปกรณ์ทั้งหมด ควรพิจารณาทั้งโหลดปัจจุบันและโหลดที่วางแผนไว้ก่อนที่จะพิจารณาความต้องการNโมดูลและXโมดูลซ้ำซ้อน
Nหมายถึงจำนวนโมดูลขั้นต่ำที่ต้องใช้ในการรองรับโหลดจริงในขณะนั้นXแสดงถึงโมดูลซ้ำซ้อนเพิ่มเติม ตัวอย่างเช่น การเพิ่มโมดูลซ้ำซ้อนหนึ่งโมดูลเข้ากับความจุที่ต้องการจะสร้างยังไม่มี+1การกำหนดค่า ระดับความซ้ำซ้อนสุดท้ายควรถูกกำหนดตามข้อกำหนดความน่าเชื่อถือของโครงการและวิกฤตโหลด
เมื่อระบบได้รับการกำหนดค่าด้วยความซ้ำซ้อน N+Xโมดูลที่เหลืออยู่จะสามารถรองรับโหลดวิกฤตต่อไปได้ภายในช่วงการทำงานที่ออกแบบไว้ หากโมดูลหนึ่งไม่พร้อมใช้งาน โหลดทั้งหมดจะยังคงออนไลน์ได้หรือไม่นั้นขึ้นอยู่กับระดับโหลด จำนวนโมดูลที่ซ้ำซ้อน และกลยุทธ์การควบคุมระบบ
ใช่. วัตถุประสงค์หลักประการหนึ่งของสถาปัตยกรรมเครื่องสำรองไฟแบบแยกส่วนคือความสามารถในการปรับขนาดความจุ สามารถเพิ่มโมดูลพลังงานเพิ่มเติมได้เมื่อโหลดเพิ่มขึ้น แทนที่จะเปลี่ยนระบบ UPS ทั้งหมด ก่อนการขยาย ควรตรวจสอบตำแหน่งโมดูลที่มีอยู่ ความจุของระบบ การกระจายต้นทาง/ปลายน้ำ และข้อกำหนดด้านความซ้ำซ้อน
ตามข้อมูลผลิตภัณฑ์ปัจจุบัน โมดูลเดียวสามารถให้ได้มากถึง20KVAในขณะที่ตู้เดียวสามารถกำหนดค่าความจุได้สูงสุด200KVAผ่านการเชื่อมต่อแบบขนาน ควรกำหนดความจุของระบบจริงและปริมาณโมดูลตามการกำหนดค่าโหลดและความซ้ำซ้อน
UPS ไม่ควรเพียงแต่จะมีขนาดให้ตรงกับโหลดจริงในปัจจุบันที่ความจุเต็ม การออกแบบควรพิจารณาถึงข้อกำหนดในการขยายและความซ้ำซ้อนในอนาคต โดยมีอัตรากำลังการผลิตที่เหมาะสมโดยอิงตามแผนการเติบโตของปริมาณงานของโครงการ สำหรับศูนย์ข้อมูลและโหลดที่สำคัญอื่นๆ ความจุที่ใช้งานได้หลังจากนั้นN+Xควรพิจารณาถึงความซ้ำซ้อนด้วย
ความจุของแบตเตอรี่ส่วนใหญ่ขึ้นอยู่กับกำลังโหลดของยูพีเอส, เวลาสำรองที่ต้องการ, แรงดันไฟฟ้าของระบบแบตเตอรี่, คุณลักษณะการคายประจุ และอุณหภูมิโดยรอบ ไม่ควรเลือกความจุของแบตเตอรี่จากพิกัด UPS KVA เพียงอย่างเดียว ต้องรวมเวลาเอกราชที่ต้องการไว้ในการคำนวณด้วย
