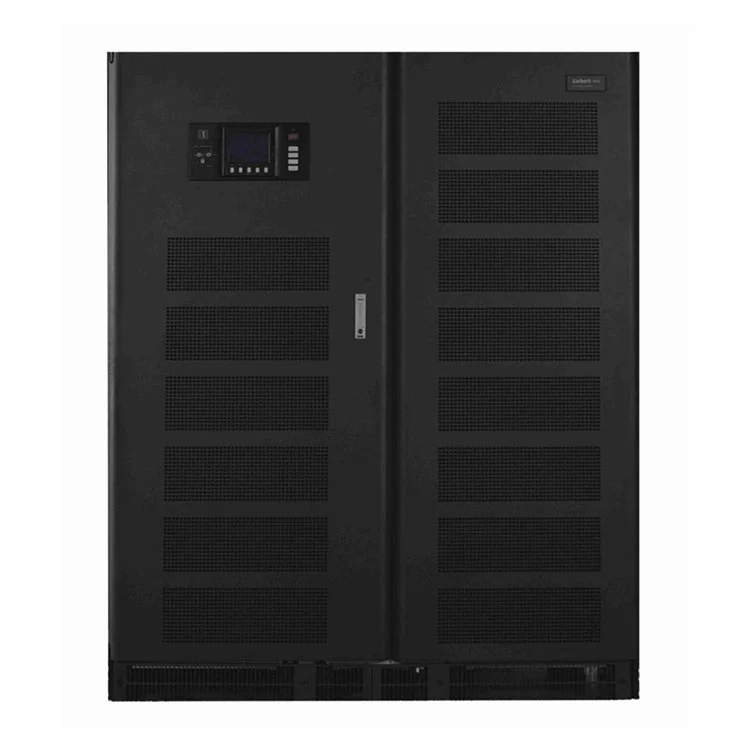

คุณลักษณะหลักของ UPS ความถี่ต่ำไม่เพียงแต่อยู่ในหม้อแปลงเท่านั้น แต่ยังอยู่ในการผสมผสานของหม้อแปลงความถี่สายความถี่ต่ำและสถาปัตยกรรมการแปลงสองเท่าแบบออนไลน์
ขั้นแรกไฟ AC อินพุตจะถูกแปลงเป็น DC โดยวงจรเรียงกระแส ต่อมา บัสกระแสตรงจะให้ระยะกำลังกลางที่เสถียร ซึ่งอินเวอร์เตอร์จะแปลงกลับเป็นไฟฟ้ากระแสสลับเพื่อส่งออกไปยังโหลด ในระหว่างการทำงานปกติ โหลดจะได้รับพลังงานจากอินเวอร์เตอร์อย่างต่อเนื่อง แทนที่จะเชื่อมต่อโดยตรงกับอินพุต AC
หม้อแปลงความถี่ต่ำให้การแยกทางไฟฟ้าระหว่างวงจรอินพุตและเอาต์พุต และเพิ่มความสามารถของระบบในการทนต่อกระแสกระชาก โหลดที่ไม่เป็นเชิงเส้น และสภาวะการทำงานที่ผิดปกติ
สถาปัตยกรรมนี้ทำให้ระบบ UPS ความถี่ต่ำเหมาะสมเป็นพิเศษสำหรับการใช้งานที่มีความต้องการความต่อเนื่องของอุปกรณ์และคุณภาพไฟฟ้าสูงมาก ไม่ใช่แค่ที่ต้องการแบตเตอรี่สำรองฉุกเฉินเท่านั้น

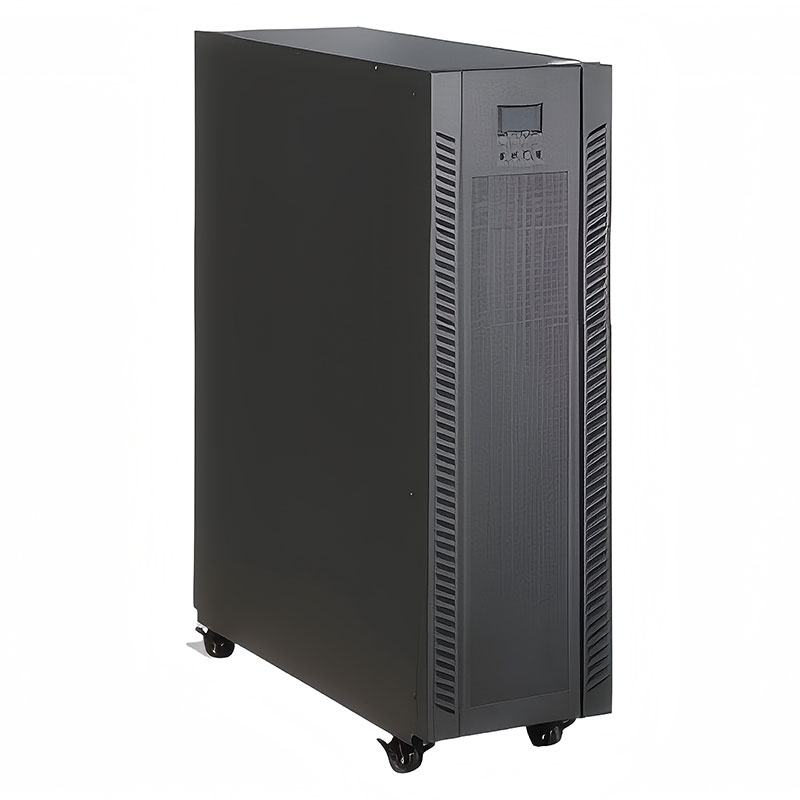

UPS ความถี่ต่ำของ HAGOE เป็นไปตามเส้นทางพลังงานการแปลงสองเท่าทางออนไลน์ทั่วไป:
อินพุต AC → วงจรเรียงกระแส → บัส DC → อินเวอร์เตอร์ → หม้อแปลงความถี่ต่ำ → โหลด
ภายใต้สภาวะสาธารณูปโภคตามปกติ วงจรเรียงกระแสจะจ่ายไฟ DC ที่มีการควบคุมไปยังบัส DC ในขณะที่อินเวอร์เตอร์จะจ่ายไฟ AC ที่มีการปรับสภาพให้กับโหลดอย่างต่อเนื่อง
เมื่อแหล่งจ่ายไฟฟ้าสาธารณะล้มเหลวหรืออยู่นอกช่วงการทำงานที่ระบุ ระบบแบตเตอรี่จะจ่ายพลังงานให้กับบัส DC และอินเวอร์เตอร์จะจ่ายโหลดต่อไป ซึ่งช่วยลดการหยุดชะงักในการถ่ายโอนที่เกี่ยวข้องกับสถาปัตยกรรม UPS สำรองแบบทั่วไป

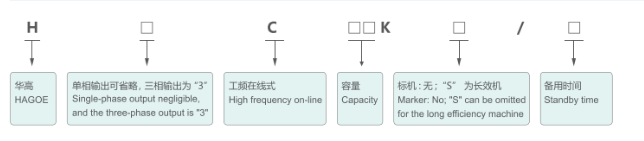

| หมวดหมู่ | พารามิเตอร์ทางเทคนิค | ข้อมูลจำเพาะ |
|---|---|---|
| อินพุตไฟฟ้ากระแสสลับ | ความจุสูงสุด | 10 kVA / 15 kVA / 20 kVA / 30 kVA / 40 kVA / 60 kVA / 80 kVA / 100 kVA / 120 kVA / 140 kVA / 160 kVA / 200 kVA / 250 kVA / 300 kVA / 600 kVA / 1000 kVA / 1500 kVA / 2,000 เควีเอ |
| โหมดการทำงานและหลักการ | สวิตช์บายพาสแบบคงที่แบบออนไลน์ (การสลับแบบต่อเนื่อง), เทคโนโลยีการแปลงสองครั้ง, การแยกกำลังไฟฟ้าออกจากกันอย่างสมบูรณ์ | |
| หมายเลขเฟส | สามเฟส + N + G | |
| แรงดันไฟฟ้า | 380 โวลต์ ±20% | |
| ความถี่ | 50 เฮิรตซ์ ±10% | |
| กระแสสูงสุด | 19 A / 29 A / 38 A / 57 A / 76 A / 114 A / 158 A / 189 A / 227 A / 265 A / 303 A / 379 A / 473 A / 568 A / 1040 A / 1800 A / 2700 A / 3600 A | |
| เพาเวอร์แฟกเตอร์ | 0.95 (พร้อมฟิลเตอร์อินพุต) | |
| อินพุตบายพาส AC | ซอฟท์สตาร์ท | 0–100% ภายใน 5 วินาที |
| หมายเลขเฟส | สามเฟส + N + G | |
| แรงดันไฟฟ้า | 380 โวลต์ ±15% | |
| ความถี่ | 50 เฮิรตซ์ ±2% | |
| เวลาเปลี่ยน | 0 ms ระหว่างโอเวอร์โหลด | |
| ระบบแบตเตอรี่ | แรงดันไฟฟ้ากระแสตรง | 384 โวลต์ (แบตเตอรี่ 32 × 12 โวลต์) |
| แรงดันประจุลอยตัว | 432 โวลต์ | |
| แรงดันไฟตัด | 332 โวลต์ | |
| กระแสคายประจุสูงสุด | 25/38/51/76/101/152/203/253/304/360/425/528/660/790/1500/2500/3700A/5000A | |
| กำลังชาร์จปัจจุบัน | 10–25 A (ปรับได้) | |
| เอาท์พุตไฟฟ้ากระแสสลับ | หมายเลขเฟส | สามเฟส + N + G |
| แรงดันไฟฟ้า | 380 V ±1% (โหลดในสภาวะคงที่) | |
| ความถี่ | 50 Hz ±2% (ไฟหลัก) / 50 Hz ±0.05% (แหล่งจ่ายไฟแบตเตอรี่) | |
| เพาเวอร์แฟกเตอร์ | 0.8 ล้าหลัง | |
| รูปคลื่นเอาท์พุต | คลื่นไซน์ | |
| ความเพี้ยนฮาร์มอนิกรวม | ≤3% สำหรับโหลดเชิงเส้น ≤5% สำหรับโหลดแบบไม่เชิงเส้น | |
| แรงดันโหลดไดนามิกชั่วคราว | ±0.5% (จากการเปลี่ยนแปลงโหลด 0 ถึง 100%) | |
| เวลาฟื้นตัวทันที | <10 มิลลิวินาที (±0.5%) | |
| แรงดันไฟฟ้าไม่สมดุล | ≤±3%; ≤±1% สำหรับแรงดันโหลดที่สมดุล | |
| ความจุเกินพิกัด | 120% เป็นเวลา 10 นาที; 150% เป็นเวลา 1 นาที (แหล่งจ่ายไฟแบตเตอรี่) | |
| ประสิทธิภาพของระบบ | ประสิทธิภาพการทำงาน | >91%; 95% ในโหมดประหยัด ECO |
| อินเตอร์เฟซการสื่อสารคอมพิวเตอร์ | RS232 / RS422 | |
| อุณหภูมิในการทำงาน | 0–40°ซ | |
| ความชื้นสัมพัทธ์ | 0–90% ไม่มีการควบแน่น | |
| เสียงรบกวน | 50 dB / 55 dB / 63 dB / 65 dB / 68 dB / 70 dB ขึ้นอยู่กับความจุ | |
| แสดง | ประเภท A: จอแอลซีดีขนาดเล็ก; ประเภท B: หน้าจอสัมผัสขนาดใหญ่ (120 × 90 มม.) |
ในระบบยูพีเอส หม้อแปลงไฟฟ้าไม่ได้ใช้สำหรับการแปลงแรงดันไฟฟ้าเท่านั้น นอกจากนี้ยังมีส่วนช่วยในการแยกทางไฟฟ้า การจัดการโหลดชั่วคราว และการป้องกันระบบ
โหลดทางอุตสาหกรรม เช่น ระบบ PLC ไดรฟ์ความถี่แปรผัน มอเตอร์ คอนแทคเตอร์ และอุปกรณ์วงจรเรียงกระแสขนาดใหญ่ สามารถสร้างกระแสไฟฟ้าชั่วคราวที่สำคัญได้ในระหว่างการสตาร์ทหรือการทำงานแบบไดนามิก หากเลือกความจุของ UPS ตามกำลังไฟฟ้าที่ใช้งานในสภาวะคงตัวเท่านั้น อินเวอร์เตอร์อาจประสบปัญหาโหลดเกิน แรงดันเอาต์พุตเบี่ยงเบน หรือการทำงานบายพาสที่ไม่จำเป็น
หม้อแปลงความถี่ต่ำมีอินเทอร์เฟซแม่เหล็กและไฟฟ้าที่แข็งแกร่งพร้อมความสามารถชั่วคราวที่แข็งแกร่ง ทำให้ UPS มีระยะการออกแบบที่มากขึ้นสำหรับการใช้งานที่มีกระแสเริ่มต้นสูงหรือโหลดกระแทก
| ปัจจัยทางวิศวกรรม | ยูพีเอสความถี่ต่ำ | ยูพีเอสความถี่สูง |
|---|---|---|
| หม้อแปลงไฟฟ้า | หม้อแปลงไฟฟ้ากำลังความถี่ต่ำ | หม้อแปลงความถี่สูง / สถาปัตยกรรมแบบไม่มีหม้อแปลง |
| การแยกไฟฟ้า | แข็งแกร่ง | ขึ้นอยู่กับโทโพโลยีของระบบ |
| โหลดสตาร์ทมอเตอร์ | เหมาะกว่า | ต้องใช้ความระมัดระวังในการปรับขนาด |
| กระแสไหลเข้า | ความอดทนที่สูงขึ้น | มีความไวต่อขนาดมากขึ้น |
| โหลดแบบไม่เชิงเส้น | เหมาะสมกับการกำหนดค่าที่เหมาะสม | เหมาะสมกับการกำหนดค่าที่เหมาะสม |
| การใช้งานทางอุตสาหกรรม | พอดีตัว | เหมาะกับงานไอทีทั่วไปมากกว่า |
| น้ำหนักของระบบ | ค่อนข้างสูง | โดยทั่วไปมีขนาดกะทัดรัดมากขึ้น |
| รอยเท้าการติดตั้ง | ใหญ่กว่า | เล็กลง |
| ลำดับความสำคัญทั่วไป | ความทนทานและการแยกตัว | ประสิทธิภาพและความกะทัดรัด |
หากโครงการมุ่งเน้นไปที่ขนาด น้ำหนัก และความหนาแน่นของพลังงานสูงเป็นหลัก UPS ความถี่สูงอาจมีข้อได้เปรียบมากกว่า อย่างไรก็ตาม หากโครงการให้ความสำคัญกับการแยกเดี่ยว ความสามารถในการโหลดไฟกระชาก การปรับตัวต่อสภาพแวดล้อมทางอุตสาหกรรม และความเสถียรในการปฏิบัติงานในระยะยาว โดยทั่วไปแล้ว UPS ความถี่ต่ำจะเป็นตัวเลือกที่ดีกว่า
ดังนั้น HAGOO จึงไม่แนะนำให้เลือก UPS ตามตรรกะง่ายๆ ของ "ความถี่ต่ำย่อมดีกว่าความถี่สูงเสมอ" แต่ขอแนะนำให้กำหนดค่า UPS ตามประเภทโหลด ตัวประกอบกำลัง กระแสไฟฟ้าเริ่มต้น เวลาสำรอง และเงื่อนไขของโครงข่าย
ไม่ควรเลือกความจุของ UPS เพียงแค่เพิ่มพิกัดป้ายชื่อของอุปกรณ์ที่เชื่อมต่อทั้งหมด
การประเมินทางวิศวกรรมควรพิจารณา:
กำลังที่ใช้งาน (kW) → ตัวประกอบกำลัง → กระแสไฟฟ้าเริ่มต้น → อัตราส่วนโหลดไม่เชิงเส้น → การขยายในอนาคต → ความซ้ำซ้อนที่จำเป็น
สำหรับอุปกรณ์ที่ขับเคลื่อนด้วยมอเตอร์ กำลังไฟในสถานะคงตัวอาจไม่สูงเป็นพิเศษ แต่กระแสสตาร์ทอาจสูงกว่านี้มาก ดังนั้น ความสามารถโอเวอร์โหลดของอินเวอร์เตอร์และการตอบสนองชั่วคราวจะต้องได้รับการประเมินในระหว่างการปรับขนาดระบบ
ควรคำนวณความจุของแบตเตอรี่ตามโหลดจริง แทนที่จะเลือกจากค่า Ah คงที่
โดยปกติการคำนวณทางวิศวกรรมจะพิจารณาความจุของ UPS, กำลังโหลดจริง, แรงดันไฟฟ้า DC บัส, การกำหนดค่าสตริงของแบตเตอรี่, อัตราการคายประจุ, ความเป็นอิสระที่ต้องการ, อัตราอายุแบตเตอรี่ และอุณหภูมิโดยรอบ
เพื่อการออกแบบระบบที่แม่นยำ ขนาดของแบตเตอรี่ควรขึ้นอยู่กับผู้ผลิตช่วงแรงดันไฟฟ้ากระแสตรง แรงดันไฟฟ้าแบตเตอรี่ขั้นต่ำ และคุณลักษณะการคายประจุแบตเตอรี่.
ขึ้นอยู่กับข้อกำหนดของโครงการ UPS ความถี่ต่ำ HAGOE สามารถกำหนดค่าได้ด้วยฟังก์ชันการป้องกันที่หลากหลาย รวมถึง:
การป้องกันแรงดันไฟเกินอินพุต/แรงดันตก, การป้องกันโอเวอร์โหลดเอาท์พุต, การป้องกันการลัดวงจร, การป้องกันการชาร์จแบตเตอรี่เกิน/ดิสชาร์จเกิน, การป้องกันอุณหภูมิเกิน และการป้องกันบายพาส
สำหรับโครงการอุตสาหกรรม ควรประเมินการประสานงานระหว่างเบรกเกอร์อัพสตรีม อุปกรณ์ป้องกันดาวน์สตรีม และการป้องกันไฟฟ้าลัดวงจรของ UPS เพื่อให้เกิดการเลือกการป้องกันที่เหมาะสม
Hagoe Electric Technology Co., Ltd. ดำเนินกระบวนการผลิตแบบครบวงจรซึ่งครอบคลุมถึงการออกแบบทางวิศวกรรม การผลิตแผ่นโลหะ การประกอบทางอิเล็กทรอนิกส์ การรวมระบบ และการทดสอบขั้นสุดท้าย

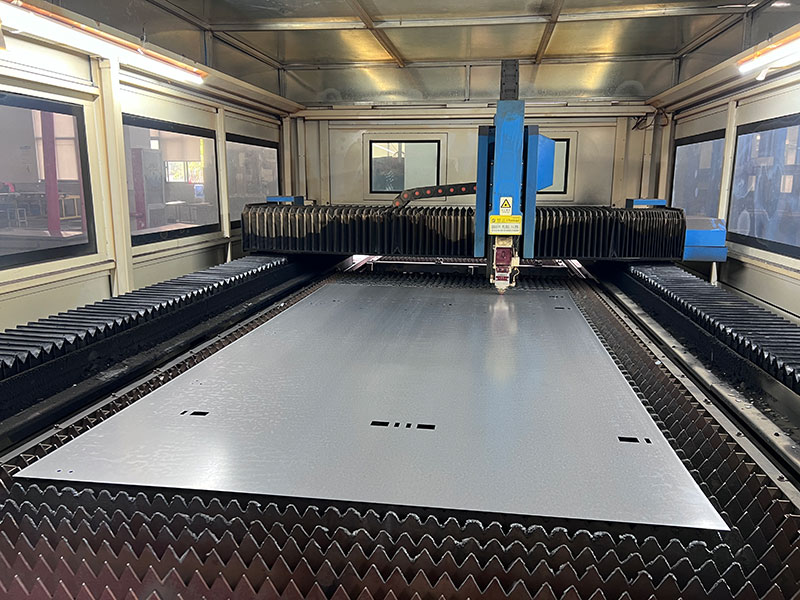

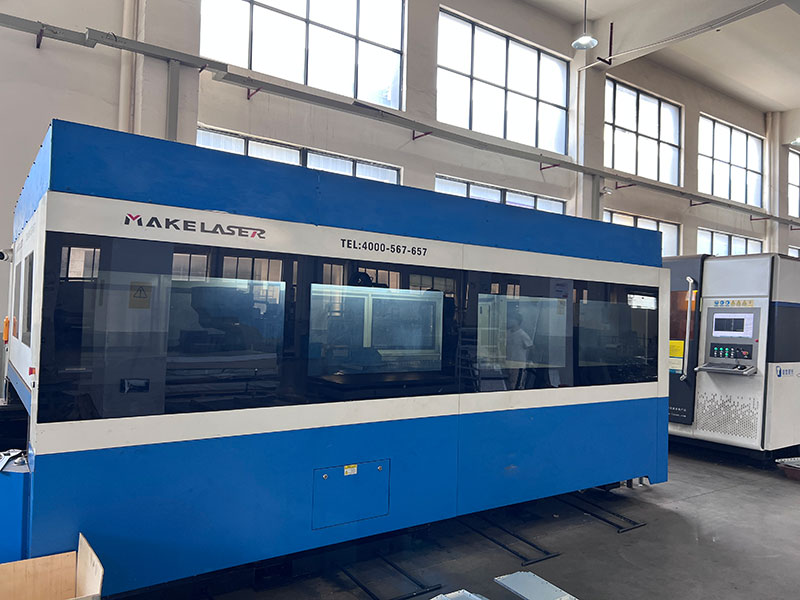

ฐานการผลิตประกอบด้วยเครื่องตัดเลเซอร์ Trumpf ของเยอรมัน เครื่องดัด CNC AMADA ของญี่ปุ่น อุปกรณ์เจาะป้อมปืนอัตโนมัติ สายการผลิต SMT และระบบทดสอบอายุอัจฉริยะ
สำหรับอุปกรณ์ไฟฟ้าที่สำคัญ เช่น ระบบ UPS การตรวจสอบคุณภาพจะต้องนอกเหนือไปจากการตรวจสอบส่วนประกอบ ขึ้นอยู่กับการกำหนดค่าผลิตภัณฑ์และข้อกำหนดของโครงการ การทดสอบอาจรวมถึง:
การตรวจสอบพารามิเตอร์ทางไฟฟ้าอินพุต/เอาต์พุต การทดสอบฟังก์ชันการป้องกัน การทดสอบการสื่อสาร การทดสอบโหลด การทดสอบอายุ และการตรวจสอบการทำงานของระบบโดยสมบูรณ์
Hagoe ดำเนินงานภายใต้ระบบการจัดการ ISO9001, ISO14001 และ ISO45001 และถือสิทธิบัตรระดับประเทศมากกว่า 34 ฉบับที่สนับสนุนขีดความสามารถด้านการวิจัยและพัฒนาและการผลิต
เหมาะสำหรับสถานีไฟฟ้าย่อย ระบบจำหน่าย และอุปกรณ์ไฟฟ้าอัตโนมัติที่ต้องการพลังงานอย่างต่อเนื่องสำหรับโหลดการป้องกัน การตรวจสอบ และการสื่อสาร
เหมาะสำหรับ PLC, DCS, คอมพิวเตอร์อุตสาหกรรม, ตู้ระบบอัตโนมัติ และระบบควบคุมสายการผลิต
เหมาะสำหรับการถ่ายภาพทางการแพทย์ การตรวจสอบ และอุปกรณ์ความแม่นยำอื่นๆ ที่ต้องการพลังงานที่เสถียรและไม่สะดุด
เหมาะสำหรับเซิร์ฟเวอร์ อุปกรณ์เครือข่าย ระบบจัดเก็บข้อมูล และโครงสร้างพื้นฐานการสื่อสาร
การควบคุมคุณภาพของ HAGOE ไม่ได้จำกัดอยู่เพียงการตรวจสอบขั้นสุดท้ายเท่านั้นโดยครอบคลุมกระบวนการทั้งหมดตั้งแต่วัสดุที่เข้ามาไปจนถึงการผลิต การประกอบ การทดสอบการใช้งาน การทดสอบ และการปล่อยขั้นสุดท้าย
ขั้นตอนการควบคุมที่สำคัญ ได้แก่ :
การตรวจสอบขาเข้า → การควบคุมกระบวนการ → การตรวจสอบการประกอบไฟฟ้า → การทดสอบระบบ → การทดสอบประสิทธิภาพ → การตรวจสอบอายุ → การตรวจสอบขั้นสุดท้าย
สำหรับโครงการ UPS ที่ปรับแต่งเอง วิศวกรของ HAGOE สามารถตรวจสอบรายการโหลดของลูกค้า แผนภาพบรรทัดเดียว สภาพแวดล้อมการติดตั้ง และมาตรฐานโครงการก่อนการผลิต เพื่อลดความเสี่ยงที่เกี่ยวข้องกับการเลือกความจุ การกำหนดค่าอินเทอร์เฟซ และการติดตั้งสถานที่
HAGOE ให้การสนับสนุนการติดตั้งและการทดสอบการใช้งานที่แตกต่างกันไปตามประเภทอุปกรณ์และขนาดโครงการ
สำหรับหน่วย UPS แบบติดผนังมาตรฐานและระบบขนาดเล็ก HAGOE มีคู่มือการติดตั้งภาษาอังกฤษและการสนับสนุนด้านเทคนิควิดีโอระยะไกลทุกวันตลอด 24 ชั่วโมงช่วยให้ทีมลูกค้าที่ได้รับการฝึกอบรมสามารถติดตั้งให้เสร็จสมบูรณ์พร้อมความช่วยเหลือในการทดสอบการใช้งานจากระยะไกล
สำหรับระบบ UPS ขนาดกลาง ตู้กระจายสินค้า และชุดอุปกรณ์ครบชุด การติดตั้งและทดสอบการใช้งานถึงสถานที่สามารถจัดเตรียมได้ตามความต้องการของโครงการ
สำหรับโรงไฟฟ้าขนาดใหญ่และโครงการ EPC HAGOE จะพัฒนาแผนการติดตั้งและทดสอบการใช้งานโดยเฉพาะก่อนส่งมอบ และสามารถจัดเตรียมบุคลากรด้านเทคนิคสำหรับการสนับสนุนนอกสถานที่ได้
ข้อมูลพื้นฐานประกอบด้วยความจุโหลด กำลังโหลดจริง ตัวประกอบกำลัง แรงดันไฟฟ้าอินพุต/เอาต์พุต ความถี่ ความเป็นอิสระของแบตเตอรี่ที่ต้องการ ประเภทโหลด สภาพแวดล้อมการติดตั้ง ข้อกำหนดบายพาส และโปรโตคอลการสื่อสาร
โหลดของมอเตอร์สามารถสร้างกระแสสตาร์ทที่สูงได้ ดังนั้น UPS จึงต้องการความสามารถโหลดเกินของอินเวอร์เตอร์และประสิทธิภาพชั่วคราวที่เพียงพอ แทนที่จะเลือกตามกำลังไฟฟ้าทำงานที่กำหนดของมอเตอร์เท่านั้น
ใช่. HAGOE สามารถรวม UPS ระบบแบตเตอรี่ ส่วนประกอบการจ่าย อินเทอร์เฟซการตรวจสอบ การกำหนดค่าบายพาส และอุปกรณ์ไฟฟ้าที่เกี่ยวข้องตามความต้องการของโครงการ
ใช่. แรงดันไฟฟ้าอินพุต/เอาต์พุต ความถี่ การกำหนดค่าตู้ อินเทอร์เฟซการสื่อสาร การกำหนดค่าการป้องกัน การติดฉลาก เอกสารประกอบ และข้อกำหนดการปฏิบัติตามข้อกำหนดที่บังคับใช้ สามารถปรับให้เข้ากับตลาดเป้าหมายได้
สำหรับโครงการ EPC นั้น HAGOE สามารถเข้าร่วมได้จากขั้นตอนการคัดเลือกทางเทคนิค และจัดเตรียมการกำหนดค่าระบบ แบบร่าง เอกสารทางเทคนิค การติดตามการผลิต เอกสารการตรวจสอบ คำแนะนำในการติดตั้ง และการสนับสนุนในการทดสอบการใช้งาน
