สวิตช์เกียร์ไฟฟ้าแรงสูง 35kV

ระบบ 35kV มักใช้ในโรงงานอุตสาหกรรมขนาดใหญ่ สถานีย่อยระดับภูมิภาค โรงงานผลิตไฟฟ้า และการใช้งานอื่นๆ ที่ต้องการความสามารถในการส่งและจ่ายพลังงานที่สูงขึ้น เมื่อเปรียบเทียบกับระบบ 10kV สวิตช์เกียร์ 35kV ต้องการความเอาใจใส่มากขึ้นในการประสานกันของฉนวน ระยะห่างตามผิวฉนวน ประสิทธิภาพของสวิตช์ ความน่าเชื่อถือทางกล และความปลอดภัยในการปฏิบัติงาน

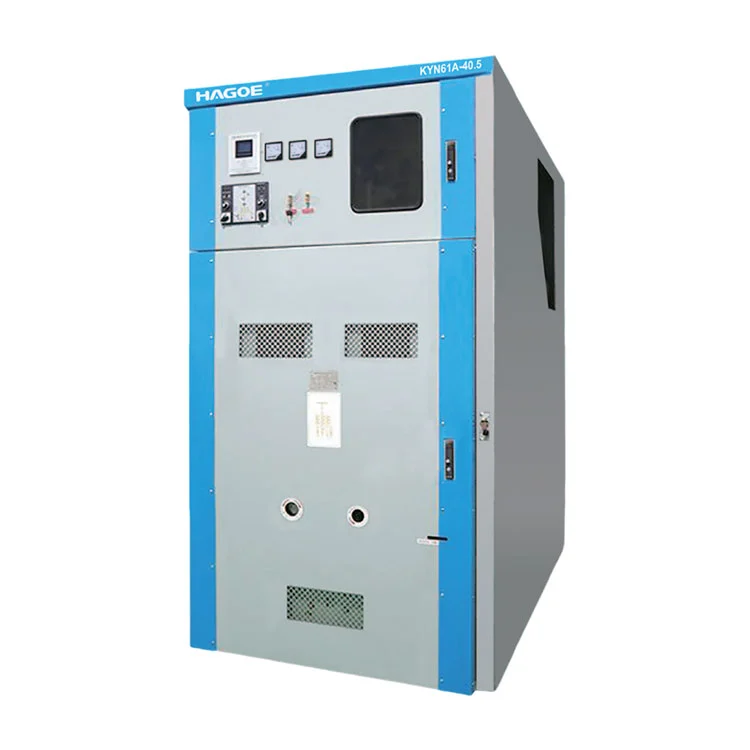

ฮาโกเอะ อิเล็คทริคKYN61-40.5 35kV สวิตช์เกียร์ไฟฟ้าแรงสูงใช้โครงสร้างหุ้มด้วยโลหะหุ้มเกราะและถอดออกได้ ส่วนการทำงานหลัก รวมถึงเซอร์กิตเบรกเกอร์ บัสบาร์ การต่อสายเคเบิล และช่องควบคุม ได้รับการจัดเรียงเป็นพื้นที่ทำงานแยกกันเพื่อรองรับการทำงานและการบำรุงรักษาที่เป็นระเบียบ

โครงสร้างแบบถอดได้นี้เหมาะอย่างยิ่งสำหรับระบบจำหน่ายที่ต้องเปลี่ยนและบำรุงรักษาเป็นประจำ รถบรรทุกเซอร์กิตเบรกเกอร์สามารถเคลื่อนย้ายระหว่างตำแหน่งปฏิบัติการและตำแหน่งทดสอบได้ตามความต้องการในการใช้งานและการบำรุงรักษา ซึ่งช่วยลดผลกระทบของการให้บริการอุปกรณ์ต่อระบบจำหน่ายโดยรวม

การออกแบบโครงสร้างเพื่อการบำรุงรักษาที่ปลอดภัยยิ่งขึ้น

การออกแบบสวิตช์เกียร์ไฟฟ้าแรงสูง 35kV ไม่เพียงมุ่งเน้นไปที่การป้องกันตู้ แต่ยังรวมถึงการจัดการภายในของพื้นที่ทำงานไฟฟ้าแรงสูงผ่านโครงโลหะ การแยกเกราะ และโครงสร้างแบบถอดได้.

สำหรับการใช้งานด้านวิศวกรรม การกำหนดค่านี้ตอบสนองความต้องการในทางปฏิบัติสามประการ

การแยกหน้าที่:บัสบาร์ไฟฟ้าแรงสูง เซอร์กิตเบรกเกอร์ และพื้นที่เชื่อมต่อสายเคเบิลได้รับการจัดเรียงไว้เป็นส่วนเฉพาะ ซึ่งช่วยรักษาการแบ่งแยกที่ชัดเจนระหว่างฟังก์ชันทางไฟฟ้าต่างๆ

การเข้าถึงการบำรุงรักษา:รถบรรทุกเซอร์กิตเบรกเกอร์แบบถอดได้ช่วยให้ผู้ควบคุมและเจ้าหน้าที่ซ่อมบำรุงเคลื่อนย้ายเบรกเกอร์ไปยังตำแหน่งที่ต้องการสำหรับการตรวจสอบหรือซ่อมบำรุงโดยไม่ต้องถอดตู้สวิตช์เกียร์ออกทั้งหมด

ความปลอดภัยในการทำงาน:โครงสร้างที่ปิดด้วยโลหะช่วยให้สามารถแยกชิ้นส่วนที่ได้รับพลังงานภายในได้ทางกายภาพ การจัดเรียงทางกลสามารถประสานงานกับข้อกำหนดการเชื่อมต่อทางไฟฟ้าและเครื่องกลของโครงการได้

สวิตช์เกียร์ 35kV เป็นมากกว่าตู้จ่ายไฟทั่วไป ขึ้นอยู่กับการออกแบบทางไฟฟ้าหลัก สามารถกำหนดค่าสำหรับตัวป้อนขาเข้า ตัวป้อนขาออก ข้อต่อบัส และวงจรการทำงานอื่นๆ โดยทำงานร่วมกับรีเลย์ป้องกัน การวัดแสง การตรวจสอบ และระบบอัตโนมัติเพื่อควบคุมและจ่ายพลังงานไฟฟ้า

การใช้งานทั่วไปได้แก่:

• เครื่องป้อนขาเข้าและขาออกของสถานีย่อย 35kV
• ระบบจำหน่ายไฟฟ้าแรงสูงสำหรับโรงงานอุตสาหกรรม
• ระบบไฟฟ้าเสริมและระบบจำหน่ายในโรงไฟฟ้า
• เหมืองแร่และโรงงานผลิตขนาดใหญ่
• การติดตั้งระบบจำหน่ายไฟฟ้าภูมิภาค
• High-voltage systems requiring frequent switching

สำหรับโครงการขนาดใหญ่ Hagoe Electric สามารถจับคู่การกำหนดค่าสวิตช์เกียร์กับความจุของระบบ พารามิเตอร์การลัดวงจร การจัดเรียงตัวป้อน ข้อกำหนดการป้องกัน และพื้นที่การติดตั้งที่มีอยู่ แทนที่จะเลือกตู้ตามแรงดันไฟฟ้าที่กำหนดเพียงอย่างเดียว

พารามิเตอร์ทางเทคนิค

สภาพแวดล้อมการบริการ

• อุณหภูมิแวดล้อม:ขีดจำกัดบนของ+40°ซโดยมีค่าเฉลี่ยรายวันไม่เกิน+35°ซ; ขีดจำกัดล่าง-15°ซ.
• ระดับความสูง: ≤ 2,000 ม.
• ความชื้นสัมพัทธ์:เฉลี่ยต่อวันไม่เกิน95%; เฉลี่ยต่อเดือนไม่เกิน90%.
• ความรุนแรงของแผ่นดินไหว:ไม่เกิน8°.
• แรงดันไอน้ำ:เฉลี่ยต่อวันไม่เกิน2.2 ปาสคาล; เฉลี่ยต่อเดือนไม่เกิน1.8 ปาสคาล.
• สภาพแวดล้อม:สถานที่ติดตั้งจะต้องปราศจากอันตรายจากไฟไหม้และการระเบิด มลภาวะรุนแรง การกัดกร่อนของสารเคมี และการสั่นสะเทือนอย่างรุนแรง.

เหตุใดจึงต้องมีการกำหนดค่าสวิตช์เกียร์แบบถอดได้ขนาด 35kV

สำหรับการจัดซื้อทางวิศวกรรม สวิตช์เกียร์ไฟฟ้าแรงสูงทั้งแบบคงที่หรือแบบถอดได้นั้นมีความเหนือกว่าในระดับสากล การกำหนดค่าที่เหมาะสมขึ้นอยู่กับกลยุทธ์การบำรุงรักษา ความต่อเนื่องในการปฏิบัติงาน ความถี่ในการเปลี่ยน และข้อกำหนดในการให้บริการ.

ข้อดีหลักของการกำหนดค่าแบบถอนได้ 35kV ได้แก่:

ปรับปรุงความยืดหยุ่นในการบำรุงรักษา:รถตัดวงจรสามารถถอนออกจากตำแหน่งใช้งานเพื่อตรวจสอบและซ่อมบำรุงได้

การกำหนดค่าการทำงานแบบโมดูลาร์:สามารถกำหนดค่าพาเนลหลายแผงสำหรับตัวป้อนขาเข้า ตัวป้อนขาออก ข้อต่อบัส และวงจรอื่นๆ ภายในโปรเจ็กต์เดียวกัน

ความเหมาะสมกับระบบจำหน่ายขนาดใหญ่:แผงสวิตช์เกียร์หลายแผงสามารถจัดเป็นระบบจำหน่ายแบบรวมสำหรับสถานีไฟฟ้าย่อย สวนอุตสาหกรรม และโรงงานอุตสาหกรรมขนาดใหญ่

ด้วยเหตุนี้ จึงควรพิจารณาเลือกสวิตช์เกียร์ไฟฟ้าแรงสูง 35kVแรงดันไฟฟ้าที่กำหนด กระแสไฟฟ้าที่กำหนด ความสามารถในการตัดกระแสลัดวงจร กระแสไฟฟ้าทนเวลาสั้น กระแสไฟฟ้าทนสูงสุด ข้อกำหนดด้านฉนวน สภาวะการติดตั้ง และโครงร่างการป้องกันแทนที่จะเปรียบเทียบขนาดตู้หรือราคาซื้อเพียงอย่างเดียว

การกำหนดค่าทางวิศวกรรมและการสนับสนุนทางเทคนิค

นับตั้งแต่ก่อตั้งในปี 2551ฮาโกเอะ อิเล็คทริค เทคโนโลยี บจก.โดยมุ่งเน้นไปที่การส่งและจ่ายพลังงาน อิเล็กทรอนิกส์กำลัง และอุปกรณ์ไฟฟ้าพลังงานใหม่ กับประสบการณ์ในอุตสาหกรรมมากกว่า 18 ปีและสิทธิบัตรระดับประเทศมากกว่า 34 รายการบริษัทได้พัฒนาระบบการวิจัยและพัฒนา การผลิต การทดสอบ และบริการระหว่างประเทศแบบครบวงจร

สำหรับโครงการสวิตช์เกียร์ 35kV การสนับสนุนด้านวิศวกรรมของเราครอบคลุมมากกว่าการผลิตอุปกรณ์ ตามข้อมูลระบบหลักของลูกค้า ทีมเทคนิคของเราสามารถช่วยในเรื่อง:

พารามิเตอร์ของระบบ → การกำหนดค่าสวิตช์เกียร์ → โครงร่างหลัก → การป้องกันรอง → การจัดเรียงแผง → เงื่อนไขการติดตั้ง → การทดสอบจากโรงงาน → การส่งมอบโครงการ

มีฐานการผลิตพร้อมเครื่องตัดเลเซอร์ Trumpf, เครื่องดัด CNC AMADA, อุปกรณ์เจาะอัตโนมัติ และอุปกรณ์ทดสอบทางไฟฟ้าสนับสนุนการผลิตตู้ การผลิตโครงสร้าง และการทดสอบผลิตภัณฑ์

Hagoe Electric ยังดำเนินงานภายใต้ระบบการจัดการ ISO9001, ISO14001 และ ISO45001 และรักษาความสามารถในการปฏิบัติตามข้อกำหนดของผลิตภัณฑ์ รวมถึง CCC, CE, CB และ RoHS โดยจัดเตรียมเอกสารสนับสนุนสำหรับโครงการในตลาดต่างๆ

คำถามที่พบบ่อย

1. สวิตช์เกียร์ไฟฟ้าแรงสูง 35kV คืออะไร

สวิตช์เกียร์ไฟฟ้าแรงสูง 35kV เป็นสวิตช์เกียร์ไฟฟ้าแรงสูงหุ้มโลหะ AC แบบถอดได้หุ้มเกราะ ออกแบบมาสำหรับระบบไฟฟ้ากระแสสลับสามเฟส 40.5kV, 50Hz ส่วนใหญ่จะใช้สำหรับการรับ การกระจาย การควบคุม การป้องกัน และการตรวจสอบ

2. ปกติสวิตช์เกียร์ 35kV ใช้งานที่ไหน?

การใช้งานทั่วไป ได้แก่ โรงไฟฟ้า สถานีไฟฟ้าย่อย โรงงานอุตสาหกรรมขนาดใหญ่ การทำเหมือง และการติดตั้งอื่นๆ ที่ต้องการการรับและจ่ายพลังงานระดับ 35kV

3. เหตุใดจึงต้องใช้สวิตช์เกียร์แบบถอดได้?

การออกแบบที่สามารถถอดออกได้ช่วยอำนวยความสะดวกในการบำรุงรักษา การทดสอบ และการเปลี่ยนเบรกเกอร์วงจร ในขณะเดียวกันก็สนับสนุนการจัดการอุปกรณ์ที่ได้มาตรฐานในระบบจำหน่ายขนาดใหญ่

4. แผงสวิตช์เกียร์ vcb ภายในอาคาร KYN61-40.5 33kv รองรับสภาพแวดล้อมใดบ้าง

สภาวะการทำงานมาตรฐานประกอบด้วยระดับความสูงสูงสุด 2000 ม. และช่วงอุณหภูมิแวดล้อม -15°C ถึง +40°C พร้อมด้วยความชื้นและสภาพแวดล้อมที่ระบุ สภาพแวดล้อมพิเศษควรได้รับการยืนยันในระหว่างวิศวกรรมโครงการ

5. Hagoe Electric สามารถปรับแต่งระบบสวิตช์เกียร์ 35kV ได้หรือไม่

ใช่. การกำหนดค่าตู้ การจัดเตรียมอุปกรณ์ป้อนเข้าและออก แผนไฟฟ้าหลัก การควบคุมรอง และการกำหนดค่าการป้องกัน สามารถจับคู่ได้กับความต้องการของโครงการ

6. สามารถจัดเตรียมเอกสารอะไรบ้างสำหรับโครงการ 35kV?

Hagoe Electric สามารถจัดเตรียมเอกสารทางเทคนิค เอกสารรับรอง รายงานการตรวจสอบ เอกสารประกอบของโรงงาน และไฟล์ทางวิศวกรรมที่เกี่ยวข้องสำหรับการตรวจสอบทางเทคนิค การจัดซื้อ และการยอมรับโครงการ ทั้งนี้ขึ้นอยู่กับข้อกำหนดของโครงการ
