ฮาโกเอะ XL-21AC Panel Box เป็นโซลูชันการจ่ายไฟ AC แรงดันต่ำที่ออกแบบมาสำหรับการใช้งานในอุตสาหกรรม การพาณิชย์ และโครงสร้างพื้นฐาน โดดเด่นด้วยโครงเหล็กรีดเย็น บัสบาร์ทองแดง และส่วนประกอบแบบโมดูลาร์ สามารถปรับแต่งสำหรับโครงการ EPC โรงงาน สถานีโทรคมนาคม และระบบพลังงานหมุนเวียน

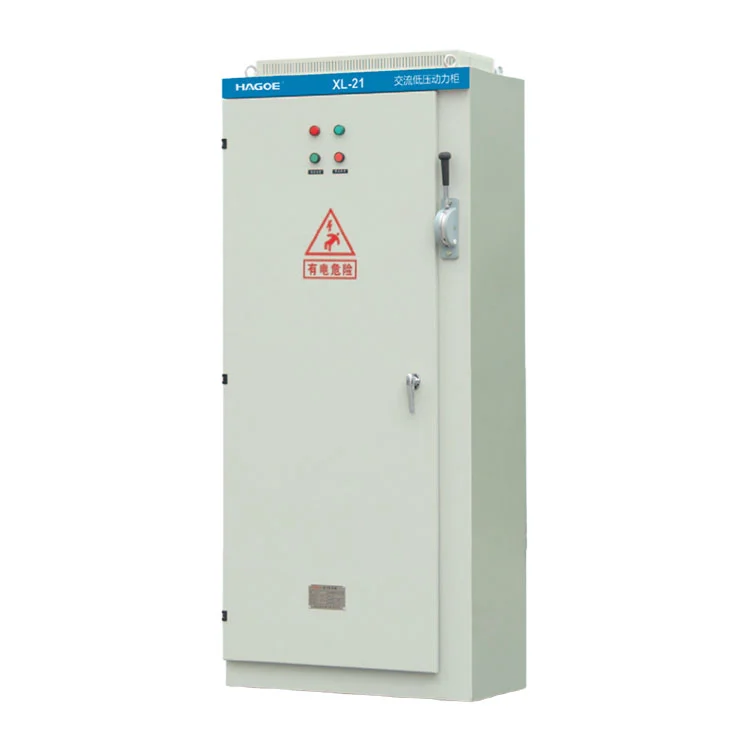

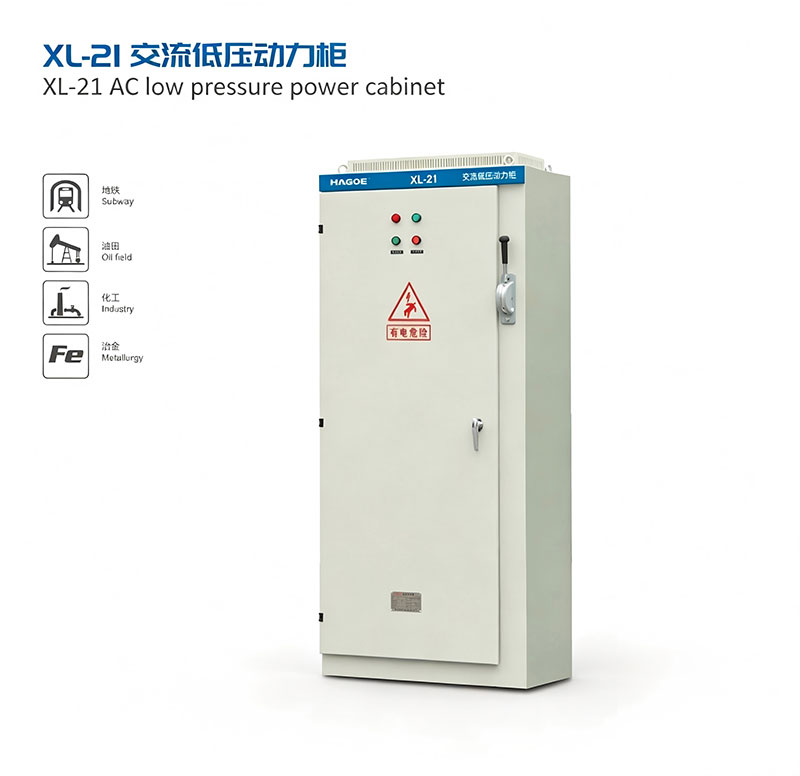

ที่ฮาโกเอะ XL-21AC Panel Box เป็นแผงจำหน่ายไฟฟ้ากระแสสลับแรงดันต่ำแบบคงที่ซึ่งออกแบบมาสำหรับการจ่ายไฟฟ้าส่วนภูมิภาคและปลายทางในโรงงาน อาคารพาณิชย์ สิ่งอำนวยความสะดวกด้านโทรคมนาคม ระบบพลังงานหมุนเวียน และการใช้พลังงานเสริม

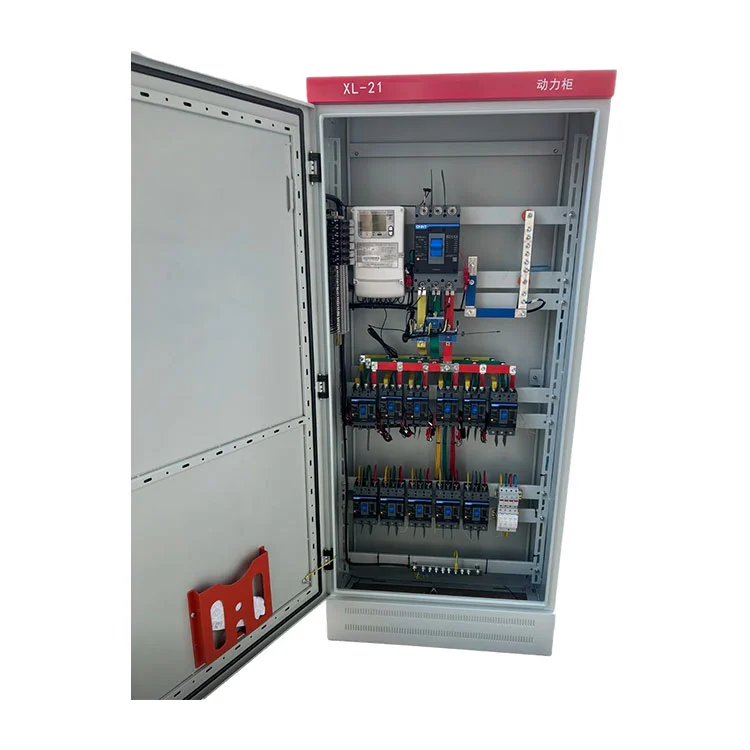

แผงควบคุมได้รับการจัดตั้งขึ้น220V เฟสเดียวหรือ380V สามเฟสจ่ายไฟ AC และจ่ายไฟไปยังวงจรขาออกหลายวงจรผ่านอุปกรณ์ป้องกันขาเข้า ระบบบัสบาร์ทองแดง และเบรกเกอร์วงจรย่อย การประกอบภายในอาจรวมถึงทั้งนี้ขึ้นอยู่กับความต้องการของโครงการMCCB, MCB, RCCB, เอสพีดี, เมตร และโมดูลสื่อสาร

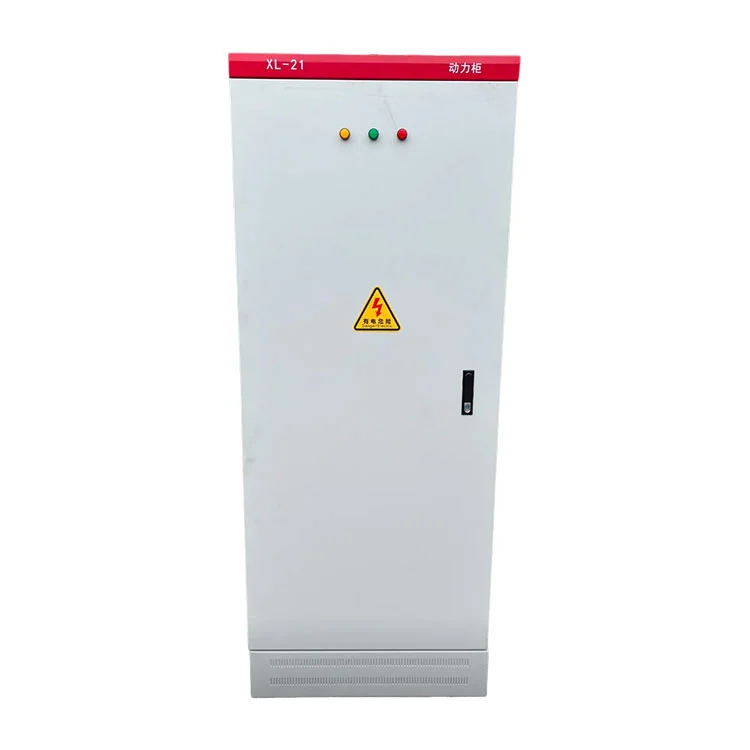

โครงสร้างตัวเครื่องผลิตจากเหล็กรีดเย็นพร้อมการเคลือบพื้นผิวด้วยสีฝุ่น แยกบัสบาร์ N และ PEสามารถจัดให้มีเพื่อรักษาการจัดเรียงสายดินที่เป็นกลางและป้องกันที่ชัดเจนIP30เหมาะสำหรับการติดตั้งภายในอาคารมาตรฐานในขณะที่IP54/IP55สามารถระบุการกำหนดค่าสำหรับการใช้งานที่ต้องการการป้องกันตู้ที่สูงขึ้น
กล่องแผงไฟ AC ไม่ได้จำกัดอยู่เพียงการกำหนดค่าตู้แบบตายตัวเพียงตู้เดียว HAGOE สามารถกำหนดขนาดตู้ ความจุขาเข้า ปริมาณวงจรขาออก การจัดเรียงสายเคเบิล และการเลือกส่วนประกอบตามความต้องการของลูกค้าไดอะแกรมบรรทัดเดียว (SLD)รายการโหลด เงื่อนไขการติดตั้ง และข้อกำหนดทางเทคนิค
การกำหนดค่าตามโครงการนี้ทำให้ผลิตภัณฑ์เหมาะสำหรับผู้รับเหมา อีพีซีผู้วางระบบไฟฟ้า ผู้ใช้ในอุตสาหกรรม และลูกค้า OEM ที่ต้องการมากกว่ากล่องกระจายสินค้าที่มีจำหน่ายทั่วไป
แผงจ่ายไฟ ac รับแหล่งจ่ายไฟ AC แรงดันต่ำอัปสตรีมและกระจายผ่านอุปกรณ์ป้องกันหลักและระบบบัสบาร์ทองแดงไปยังวงจรขาออกอิสระหลายวงจร
วงจรแต่ละวงจรสามารถจัดหาอุปกรณ์การผลิต ระบบไฟส่องสว่าง อุปกรณ์ควบคุม อุปกรณ์โทรคมนาคม และโหลดเสริมอื่นๆ สำหรับโครงการโรงงาน สามารถเลือกพิกัดวงจรขาออกและปริมาณได้ตามรายการโหลดอุปกรณ์
แผงยังสามารถใช้เป็นหน่วยจ่ายไฟ AC เฉพาะที่ด้านเอาต์พุตของระบบยูพีเอสหรืออินเวอร์เตอร์พลังงานแสงอาทิตย์โดยมีเงื่อนไขว่าพารามิเตอร์ทางไฟฟ้าและข้อกำหนดในการป้องกันจะต้องตรงกันอย่างเหมาะสม
สามารถติดตั้งแผงได้MCCB, MCBและอุปกรณ์ป้องกันวงจรอื่นๆ ตามโครงการป้องกัน เบรกเกอร์ขาเข้าหลักให้การแยกและการป้องกันสำหรับยูนิตจ่ายไฟ ในขณะที่เบรกเกอร์ขาออกจะป้องกันแต่ละวงจรจากสภาวะโหลดเกินและการลัดวงจร
RCCBสามารถเพิ่มการป้องกันได้เมื่อจำเป็นต้องมีการป้องกันกระแสตกค้าง แบรนด์ส่วนประกอบสามารถเลือกได้ตามข้อกำหนดของลูกค้า มาตรฐานโครงการ และข้อกำหนดในการจัดซื้อ
สำหรับการใช้งานภายในบ้าน ส่วนประกอบทางไฟฟ้า ที่ใช้งานได้การรับรองซีซีซีสามารถระบุได้ สำหรับโครงการส่งออก สามารถเลือกแบรนด์จีนหรือต่างประเทศได้ตามมาตรฐานทางเทคนิคที่กำหนด
กล่องจ่ายไฟ AC สามารถกำหนดค่าแยกกันได้บัสบาร์ N และ PEเพื่อรักษาการจัดเรียงสายดินที่เป็นกลางและป้องกันไว้อย่างชัดเจน กล่องหุ้มโลหะเชื่อมต่อกับระบบสายดินป้องกันโดยเป็นส่วนหนึ่งของโครงร่างการต่อลงดินของแผง
สำหรับสิ่งอำนวยความสะดวกด้านโทรคมนาคม ตู้ไฟฟ้ากลางแจ้ง ระบบควบคุม และการประยุกต์ใช้พลังงานหมุนเวียนเอสพีดีสามารถเพิ่มการป้องกันไฟกระชากได้ตามความต้องการของโครงการ
ควรเลือกประเภทและการกำหนดค่า SPD โดยอิงตามระบบไฟฟ้า การจัดวางสายดิน สภาพแวดล้อมการติดตั้ง และมาตรฐานท้องถิ่นที่เกี่ยวข้อง
ที่XL-21เป็นอุปกรณ์จำหน่ายไฟฟ้ากระแสสลับแรงดันต่ำและไม่ทำการแปลงแรงดันไฟฟ้า
รองรับการกำหนดค่ามาตรฐาน:
ควรติดตั้งแผงควบคุมในระบบไฟฟ้าที่มีการกำหนดแรงดันไฟฟ้าไว้แล้ว หากจำเป็นต้องมีการแปลงแรงดันไฟฟ้าหรือการแยกทางไฟฟ้า HAGOE สามารถจัดหาหม้อแปลงหรืออุปกรณ์จ่ายไฟที่เกี่ยวข้องแยกกัน
สำหรับโครงการที่ต้องการรับข้อมูลทางไฟฟ้าXL-21สามารถรวมโวลต์มิเตอร์ แอมมิเตอร์ มิเตอร์พลังงาน หรือฮาโกเอะ HG-ZJโมดูลตรวจสอบ AC
ระบบตรวจสอบสามารถรวบรวมพารามิเตอร์ต่างๆ รวมถึงแรงดันไฟฟ้า กระแสไฟฟ้า ความถี่ พลังงาน และการใช้พลังงาน ทั้งนี้ขึ้นอยู่กับการกำหนดค่าที่เลือก กับRS485/MODBUSการสื่อสารข้อมูลที่รวบรวมสามารถเชื่อมต่อได้บีเอ็มเอส, สกาดาหรือแพลตฟอร์มการติดตามอุตสาหกรรมอื่น ๆ
ตัวเลือกนี้เหมาะสำหรับโรงงาน ห้องโทรคมนาคม สิ่งอำนวยความสะดวกอัตโนมัติ และการติดตั้งอื่นๆ ที่จำเป็นต้องมีการตรวจสอบไฟฟ้าจากส่วนกลาง
| หมายเลขซีเรียล | โครงการ | หน่วย | ข้อมูล |
|---|---|---|---|
| 1 | แรงดันไฟฟ้าของวงจรหลัก | V | เอซี 380 |
| 2 | อัตราแรงดันไฟฟ้าของวงจรเสริม | V | เอซี 220, 380 |
| 3 | จัดอันดับความถี่ | เฮิรตซ์ | 50 |
| 4 | จัดอันดับแรงดันไฟฟ้าของฉนวน | V | 660 |
| 5 | จัดอันดับปัจจุบัน | A | ≤800 |
บันทึก:หากสภาพการทำงานจริงเกินข้อกำหนดข้างต้น โปรดปรึกษาบริษัทของเราเพื่อยืนยันทางเทคนิค
กล่องแผงไฟ AC สามารถใช้สำหรับการจ่ายพลังงานไฟฟ้าในระดับภูมิภาคในโรงปฏิบัติงานการผลิต ห้องอุปกรณ์ และสิ่งอำนวยความสะดวกเสริม โดยจะจ่ายพลังงานจากระบบแรงดันต่ำต้นน้ำไปยังอุปกรณ์การผลิต ระบบไฟส่องสว่าง การควบคุม และโหลดเสริม
สำหรับโครงการโรงงานขนาดใหญ่ สามารถกำหนดค่าพิกัดและปริมาณวงจรขาออกได้ตามรายการโหลดอุปกรณ์
สำหรับห้องโทรคมนาคมและตู้จ่ายไฟสื่อสารกลางแจ้งXL-21สามารถทำหน้าที่เป็นอินพุต AC และหน่วยกระจายสาขา
การป้องกันตู้ที่สูงขึ้นเอสพีดีและการตรวจสอบอัจฉริยะสามารถระบุได้ตามสภาพแวดล้อมการติดตั้งและข้อกำหนดของโครงการ
ที่XL-21สามารถติดตั้งได้ที่ด้าน AC ของอินเวอร์เตอร์พลังงานแสงอาทิตย์ด้านเอาต์พุตของระบบยูพีเอสและระบบจำหน่ายพลังงานทดแทนอื่นๆ
การเลือกอุปกรณ์ป้องกันขาเข้าและขาออกที่เหมาะสมจะให้การป้องกันการแยกและวงจรระหว่างอุปกรณ์ไฟฟ้าและโหลดดาวน์สตรีม
สำหรับโครงการที่ต้องการการกระจาย AC เสริมXL-21สามารถทำหน้าที่กระจายสินค้าขั้นปลายที่มีขนาดกะทัดรัด
สำหรับ35kV–500kVสถานีย่อยและการใช้งานที่มีความต้องการพลังงานบริการสถานีสูงกว่า HAGOE ยังให้บริการแผงจ่ายไฟ AC ซีรีส์ HJPซึ่งอยู่ในตำแหน่งที่เป็นระบบไฟฟ้ากระแสสลับสำหรับบริการสถานีโดยเฉพาะ
HAGOE Electric Technology Co., Ltd.ตั้งอยู่ในเมืองเหวินโจว เจ้อเจียง ประเทศจีน ก่อตั้งเมื่อปี พ.ศ2008บริษัทดำเนินธุรกิจเกี่ยวกับการพัฒนาและการผลิตระบบจ่ายไฟ สวิตช์เกียร์แรงดันต่ำ และอุปกรณ์ไฟฟ้าที่เกี่ยวข้อง
HAGOE มีทุนจดทะเบียนที่21 ล้านหยวน, บุคลากรของพนักงาน 50–99 คนและ34 สิทธิบัตร.

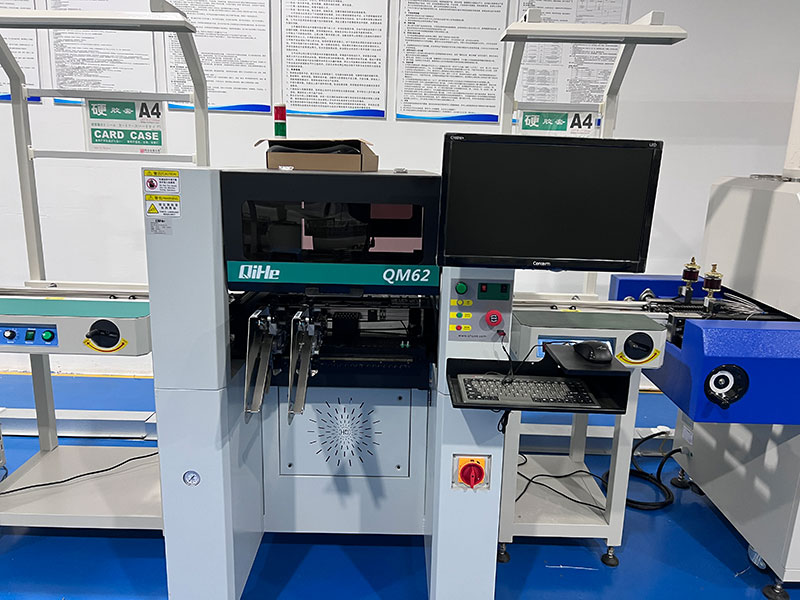

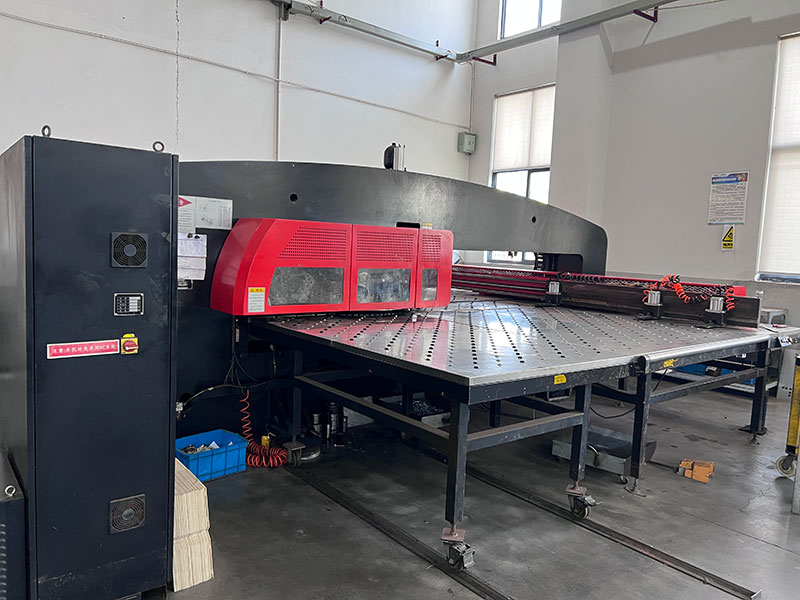

การผลิตกล่องแผง AC ครอบคลุมกระบวนการสำคัญต่างๆ เช่น การผลิตโลหะแผ่น การเคลือบผง การประมวลผลบัสบาร์ทองแดง การติดตั้งชิ้นส่วนไฟฟ้า การเดินสายไฟ และการตรวจสอบขั้นสุดท้าย
การดูแลรักษากระบวนการเหล่านี้ภายในระบบการผลิตของ HAGOE ช่วยให้บริษัทปรับขนาดตู้และการกำหนดค่าภายในตามแบบของลูกค้าและ BOM ของโครงการ แทนที่จะจำกัดผู้ซื้อให้ใช้การกำหนดค่ามาตรฐานคงที่
แต่ละXL-21แผงผ่านการตรวจสอบตามปกติของโรงงานก่อนจัดส่ง การตรวจสอบอาจรวมถึงความต้านทานของฉนวน ความทนทานต่อไดอิเล็กทริก การทำงานของเบรกเกอร์ การตรวจสอบสายไฟ และการตรวจสอบการทำงาน ทั้งนี้ขึ้นอยู่กับการกำหนดค่าและข้อกำหนดของโครงการ
สามารถจัดเตรียมเอกสารที่เกี่ยวข้อง เช่น แผนภาพการเดินสายไฟ บันทึกการทดสอบ และเอกสารโครงการได้ตามความต้องการของคำสั่งซื้อ เพื่อรองรับการติดตั้ง การทดสอบการใช้งาน และการบำรุงรักษา

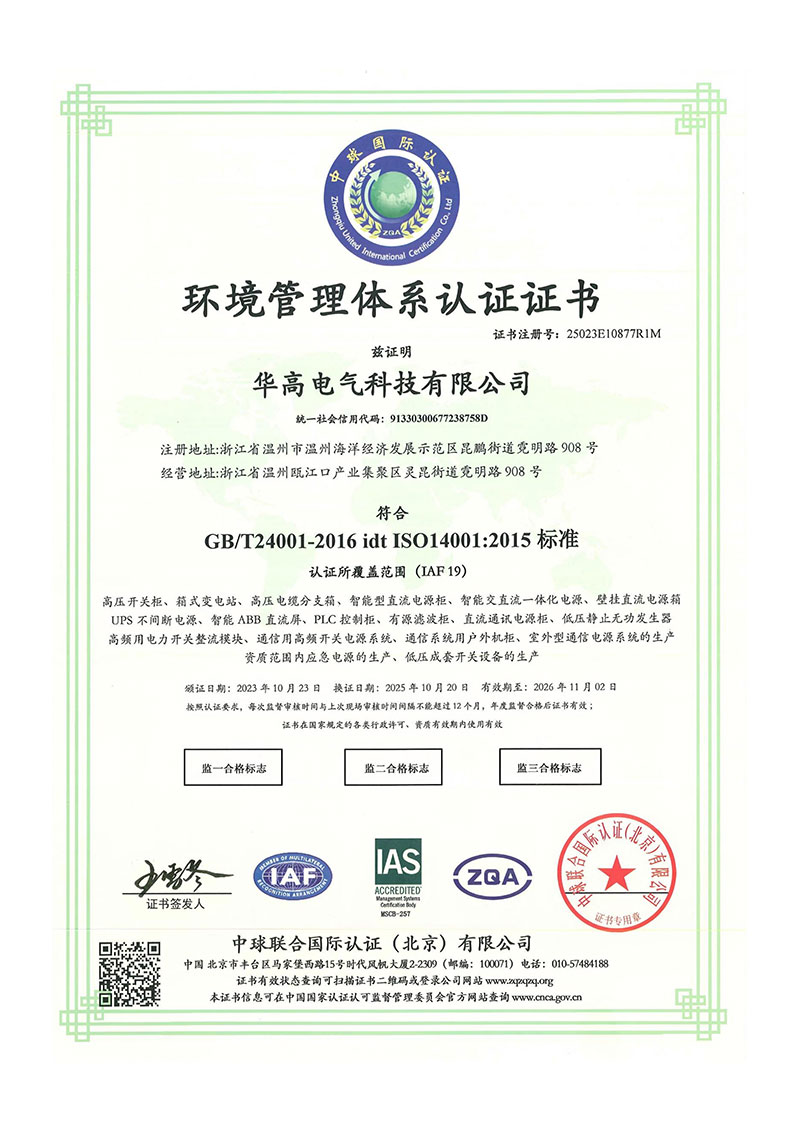

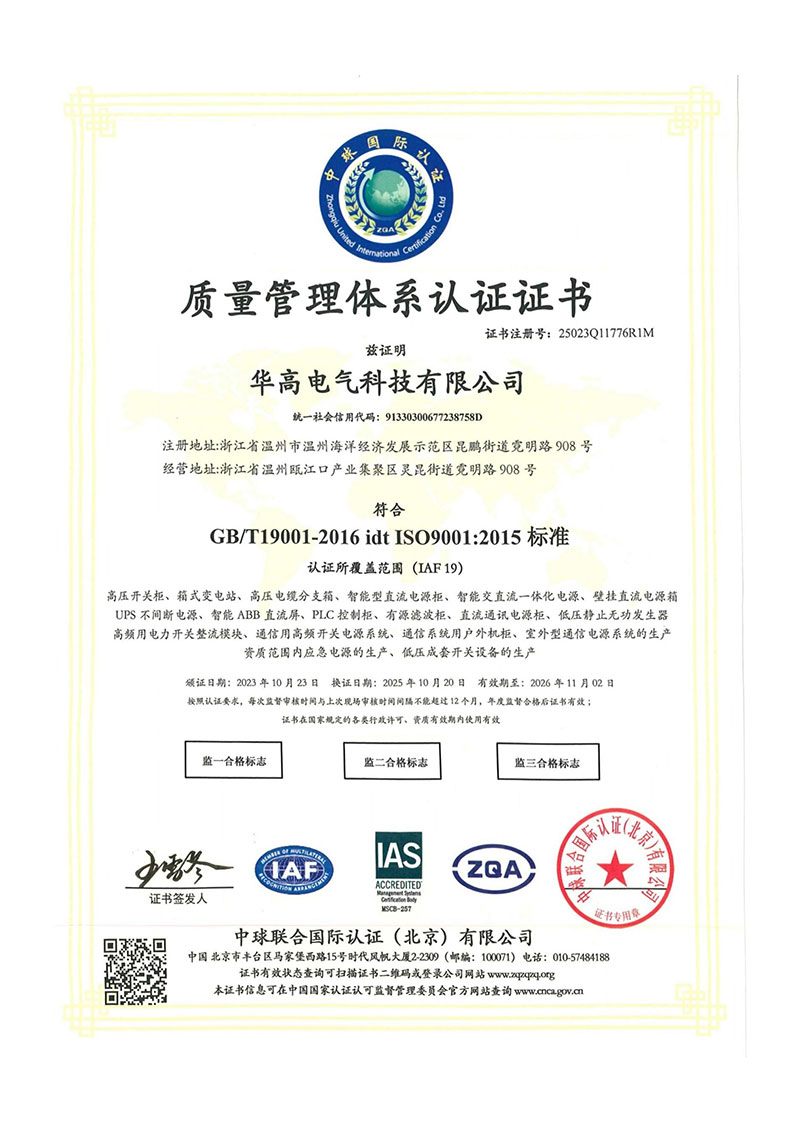

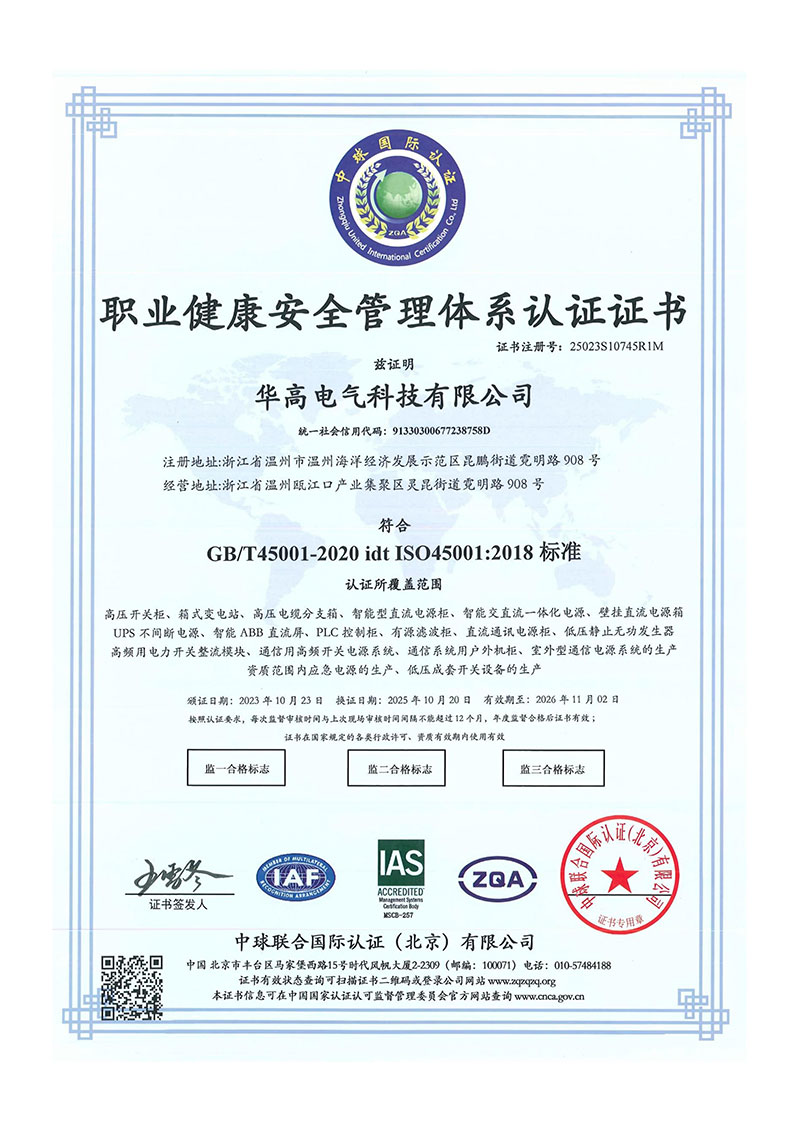

ฮาโกเอะ อิเล็คทริคอล เทคโนโลยี บจก.ดำเนินการระบบการจัดการที่ได้รับการรับรองครอบคลุมการจัดการคุณภาพ การจัดการสิ่งแวดล้อม และอาชีวอนามัยและความปลอดภัย
การรับรองระบบการจัดการในปัจจุบันของบริษัทประกอบด้วย:
ขอบเขตที่ได้รับการรับรองครอบคลุมการผลิตตู้จ่ายไฟ DC ระบบไฟฟ้ารวม AC/DC ระบบ UPS สวิตช์เกียร์ สถานีย่อย ตู้ควบคุม PLC ระบบไฟฟ้าสื่อสาร และชุดประกอบสวิตช์เกียร์แรงดันต่ำ
สำหรับโครงการแผงไฟ AC สามารถเลือกส่วนประกอบไฟฟ้าแต่ละชิ้นได้ตามความเหมาะสมการรับรองซีซีซีหรือข้อกำหนดการปฏิบัติตามข้อกำหนดอื่น ๆ ที่ลูกค้ากำหนด สถานะการรับรองของแผงทั้งหมดควรได้รับการยืนยันโดยเทียบกับการกำหนดค่าผลิตภัณฑ์จริงและเอกสารการรับรองที่เกี่ยวข้อง
ที่XL-21ถูกออกแบบมาสำหรับOEMและอีพีซีลูกค้าซื้ออุปกรณ์กระจายสินค้าตามความต้องการเฉพาะของโครงการ
HAGOE สามารถกำหนดค่าแผงควบคุมตามลูกค้า:
การปรับแต่งอาจรวมถึงขนาดของกรอบหุ้ม ทิศทางการเข้าสายเคเบิล อัตราเบรกเกอร์หลัก ปริมาณวงจรขาออก ข้อมูลจำเพาะของบัสบาร์ทองแดง เมตรเอสพีดี, RCCB, โมดูลการสื่อสาร สีของกรอบหุ้ม และข้อมูลป้ายชื่อ
สำหรับโครงการในต่างประเทศ HAGOE ยังสามารถจัดทำแบรนด์ที่เป็นกลาง การสร้างแบรนด์ของลูกค้า ฉลากหลายภาษา และเอกสารทางเทคนิค
บรรจุภัณฑ์ส่งออกมาตรฐานอาจรวมถึงฟิล์มยืด การ์ดป้องกันมุม และลังไม้ เพื่อลดความเสี่ยงที่ตัวเครื่องและพื้นผิวจะเสียหายระหว่างการขนส่ง
สำหรับโครงการจำนวนมาก ระยะเวลารอคอยในการผลิตโดยทั่วไปจะอยู่ที่ประมาณ15–25 วันทำการหลังจากยืนยันการวาดภาพทางเทคนิคแล้ว เวลานำจริงขึ้นอยู่กับการกำหนดค่าแผง ปริมาณการสั่งซื้อ ความพร้อมใช้งานของส่วนประกอบ และกำหนดการอนุมัติทางเทคนิค
HAGOE สนับสนุนเงื่อนไขการค้าระหว่างประเทศ เช่นโกงและซีไอเอฟและสามารถให้ได้บางส่วนโรคไตวายเรื้อรัง/SKDการสนับสนุนการประกอบสำหรับโครงการในต่างประเทศเมื่อจำเป็น
สำหรับผู้รับเหมา อีพีซีผู้วางระบบและผู้ใช้ปลายทางทางอุตสาหกรรม HAGOE แนะนำให้จัดเตรียมข้อมูลต่อไปนี้ในระหว่างขั้นตอน RFQ:
หลังจากได้รับข้อมูลทางเทคนิคแล้ว HAGOE จะสามารถจัดเตรียมการกำหนดค่าแผงที่เกี่ยวข้องและจัดทำแบบร่าง GA รายการส่วนประกอบหลัก ข้อมูลจำเพาะทางเทคนิค และใบเสนอราคาเชิงพาณิชย์
การผลิตเริ่มต้นหลังจากการยืนยันแบบทางเทคนิค ตามด้วยการตรวจสอบและทดสอบโรงงานตามการกำหนดค่าผลิตภัณฑ์ที่เกี่ยวข้องและข้อกำหนดของโครงการ
ที่ฮาโกเอะ XL-21เป็นแผงกระจายไฟ AC แรงดันต่ำที่กำหนดค่าได้ ซึ่งออกแบบตามความต้องการของโครงการจริง แทนที่จะเป็นการกำหนดค่ากล่องทั่วไปแบบตายตัว
อยู่ในตำแหน่งสำหรับการจำหน่ายไฟ AC ระดับภูมิภาคและปลายทางในโรงงาน โรงงานโทรคมนาคม ระบบพลังงานทดแทน อาคารพาณิชย์ และระบบไฟฟ้าเสริมทางอุตสาหกรรม
สำหรับการใช้งานที่ต้องการระบบไฟฟ้ากระแสสลับสำหรับบริการสถานีโดยเฉพาะ โดยเฉพาะโครงการสถานีย่อย HAGOE จัดเตรียมไว้ให้แผงจ่ายไฟ AC ซีรีส์ HJPเป็นโซลูชันการบริการสถานีในระดับที่สูงขึ้น
ด้วยประสบการณ์การผลิตที่สืบทอดมายาวนาน2008ซึ่งเป็นฐานการผลิตเหวินโจวISO 9001/14001/45001ระบบการจัดการและผลิตภัณฑ์จ่ายไฟและผลิตภัณฑ์สวิตช์เกียร์แรงดันต่ำที่หลากหลาย HAGOE มอบการปรับแต่งทางเทคนิคและการสนับสนุน OEM สำหรับผู้ซื้อโครงการในประเทศและต่างประเทศ
พิกัดควรขึ้นอยู่กับรายการโหลดจริง กระแสไฟฟ้าที่ใช้งานสูงสุด การขยายในอนาคต ความจุของสายเคเบิล และการประสานงานในการป้องกัน ไม่ใช่แค่โหลดที่เชื่อมต่อทั้งหมด HAGOE สามารถกำหนดค่าเบรกเกอร์ขาเข้า บัสบาร์ และวงจรขาออกได้ตามที่คุณต้องการสแอลดีและข้อกำหนดในการโหลดโครงการ
ใช่. HAGOE กำหนดค่าแผงควบคุมตามโครงการสแอลดีรายการโหลด พื้นที่ติดตั้ง และข้อกำหนดทางเทคนิค ขนาดตู้ พิกัดเบรกเกอร์ วงจรขาออก ทางเข้าสายเคเบิล เมตรเอสพีดี, RCCBและโมดูลการสื่อสารสามารถปรับแต่งได้
ความสามารถในการทำลายเบรกเกอร์ควรตรงกับกระแสไฟฟ้าลัดวงจรที่จุดติดตั้ง การกำหนดค่าทั่วไปอาจใช้4kA, 6kAหรือ10kAเบรกเกอร์ แต่การเลือกขั้นสุดท้ายควรได้รับการยืนยันจากข้อกำหนดการออกแบบและการป้องกันทางไฟฟ้าของโครงการ
กล่องแผงไฟ AC ได้รับการออกแบบมาเพื่อการจำหน่ายไฟฟ้ากระแสสลับระดับภูมิภาคและปลายทางแรงดันต่ำในโรงงาน อาคาร โทรคมนาคม และระบบ UPS เป็นหลัก ที่HJP ซีรีส์อยู่ในตำแหน่งที่เป็นระบบไฟฟ้ากระแสสลับสำหรับบริการสถานีสำหรับสถานีย่อยและโรงงานอุตสาหกรรม โดยมีฟังก์ชันต่างๆ เช่น การถ่ายโอนแหล่งคู่และการกระจายบริการสถานี
ใช่. ที่XL-21สามารถกำหนดค่าได้ด้วยเอสพีดี, RCCB, เครื่องวัดพลังงาน และฮาโกเอะ HG-ZJโมดูลการตรวจสอบRS485/MODBUSมีการสื่อสารเพื่อเชื่อมต่อข้อมูลทางไฟฟ้าเข้ากับบีเอ็มเอส, สกาด้าหรือระบบติดตามอื่นๆ
ใช่ ขึ้นอยู่กับสภาวะทางไฟฟ้าและเครื่องกลของตู้ที่มีอยู่ HAGOE สามารถประเมินขนาดดั้งเดิม ข้อมูลจำเพาะของเบรกเกอร์ ตำแหน่งทางเข้าสายเคเบิล ปริมาณวงจร และสแอลดีเพื่อตรวจสอบว่าจำเป็นต้องมีตู้ทดแทนหรือดัดแปลงโดยตรงหรือไม่
ระบบการจัดการการผลิตของ HAGOE ได้รับการรับรองISO 9001:2015, ISO 14001:2015และISO 45001:2018. สามารถเลือกส่วนประกอบไฟฟ้าส่วนบุคคลได้ตามความเหมาะสมการรับรองซีซีซี. การรับรองแผงทั้งหมดควรได้รับการยืนยันตามการกำหนดค่าจริง
หากต้องการใบเสนอราคาที่ถูกต้อง โปรดระบุแรงดันไฟฟ้า/ความถี่ของระบบสแอลดีรายการโหลด ความจุขาเข้า ข้อกำหนดวงจรขาออก วิธีการติดตั้ง พิกัด IP และแบรนด์ส่วนประกอบที่ต้องการ จากนั้น HAGOE จะสามารถจัดเตรียมการกำหนดค่า ภาพวาด BOM และใบเสนอราคาที่เหมาะสมได้
